To jedno z tych zagadnień, które wyglądają szkolnie, a w praktyce trzymają razem pół elektryki. To właśnie zjawisko indukcji elektromagnetycznej stoi za działaniem transformatorów, wielu zasilaczy, ładowarek indukcyjnych i części układów w fotowoltaice. Poniżej rozkładam je na proste elementy: co dokładnie się dzieje, od czego zależy siła efektu i gdzie naprawdę spotykasz go na co dzień.
Najważniejsze rzeczy do zapamiętania
- Indukcja elektromagnetyczna pojawia się tylko wtedy, gdy zmienia się strumień pola magnetycznego obejmujący przewodnik.
- Im szybciej zachodzi zmiana i im więcej zwojów ma cewka, tym zwykle większe napięcie indukowane.
- Prawo Faradaya opisuje sam mechanizm, a reguła Lenza wyjaśnia, dlaczego układ „przeciwdziała” zmianie.
- Transformator, prądnica, ładowarka indukcyjna i płyta indukcyjna wykorzystują ten sam fundament fizyczny, ale w różnych układach.
- W instalacjach domowych i PV indukcja ma znaczenie tam, gdzie trzeba dopasować napięcie, filtrować zakłócenia lub bezpiecznie przenosić energię.
Na czym polega ten efekt w obwodzie

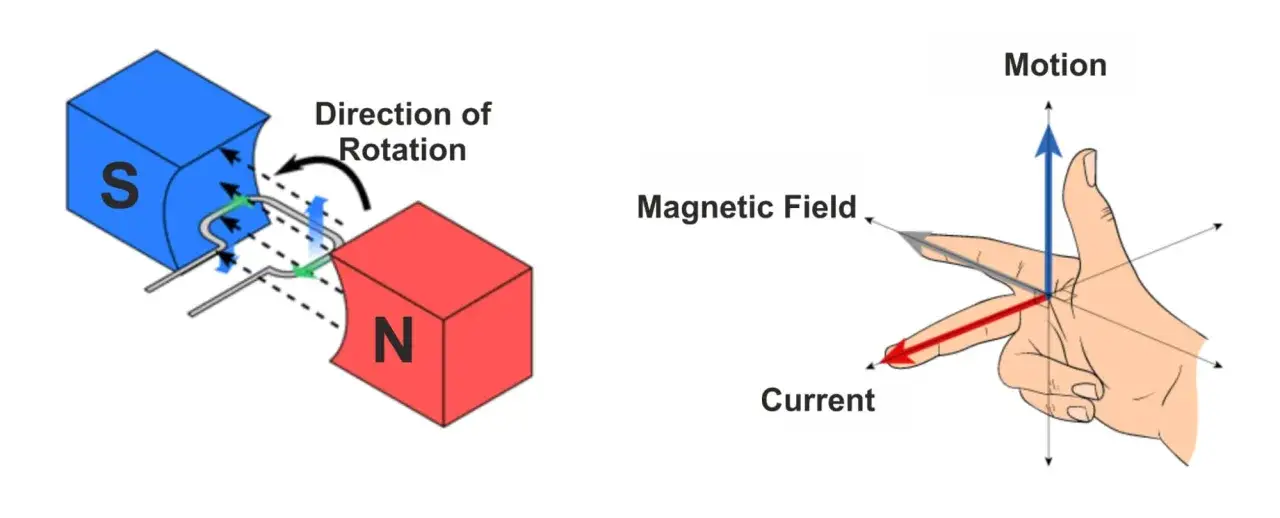

Ja zwykle tłumaczę to wprost: napięcie pojawia się wtedy, gdy zmienia się pole magnetyczne obejmujące przewodnik. Nie wystarczy sam magnes ani sama cewka - musi nastąpić ruch, zmiana natężenia pola, zmiana powierzchni obwodu albo jego ustawienia. Właśnie dlatego ten mechanizm łączy magnetyzm z elektryką i tłumaczy, skąd bierze się prąd w wielu urządzeniach z cewką.
W praktyce mówimy o zmianie strumienia magnetycznego. To pojęcie brzmi szkolnie, ale jest bardzo użyteczne: jeśli więcej linii pola „przechodzi” przez cewkę albo robi to szybciej niż wcześniej, pojawia się siła elektromotoryczna, a po zamknięciu obwodu także prąd. W uproszczeniu: im większa i szybsza zmiana, tym silniejszy efekt.
To od razu prowadzi do kolejnego pytania: dlaczego układ reaguje akurat tak, a nie „darmo” produkuje energię. Tu wchodzi prawo Faradaya i reguła Lenza.
Prawo Faradaya i reguła Lenza bez zbędnej matematyki
Prawo Faradaya zapisuje się skrótowo jako E = -dΦ/dt. Bez matematycznej otoczki oznacza to jedno: napięcie indukowane rośnie wtedy, gdy strumień magnetyczny zmienia się szybciej. Znak minus opisuje regułę Lenza, czyli naturalny opór układu wobec przyczyny, która wywołała zmianę.
W praktyce zobaczysz to np. wtedy, gdy wsuwasz magnes do cewki. Jeśli poruszasz nim szybciej, wskazanie miernika rośnie. Jeśli magnes zatrzymasz, efekt zanika. To nie przypadek, tylko dokładnie to, czego oczekuje fizyka: układ reaguje na zmianę, nie na statyczny układ biegunów.
Reguła Lenza ma też bardzo zdrowy, praktyczny sens: pokazuje, że energia nie bierze się znikąd. Żeby wytworzyć prąd, trzeba dostarczyć energię mechaniczną albo elektryczną. Dlatego generator trzeba obracać, a płyta indukcyjna wymaga zasilania z sieci, zamiast „grzać sama z siebie”.
Jeśli dobrze rozumiesz ten mechanizm, łatwiej później zrozumieć, dlaczego jedne urządzenia działają świetnie, a inne tracą sprawność przez niewłaściwy dobór cewek, rdzenia albo częstotliwości.
Gdzie spotykasz to na co dzień w elektryce
To zjawisko nie siedzi wyłącznie w podręczniku. Ja widzę je wszędzie tam, gdzie trzeba przekształcić energię, zmierzyć prąd albo przesłać go między obwodami bez bezpośredniego połączenia. Najprościej widać to w kilku dobrze znanych urządzeniach:
| Urządzenie | Co się zmienia | Po co to działa |
|---|---|---|
| Transformator | Zmienne pole magnetyczne w rdzeniu | Podwyższa albo obniża napięcie prądu przemiennego |

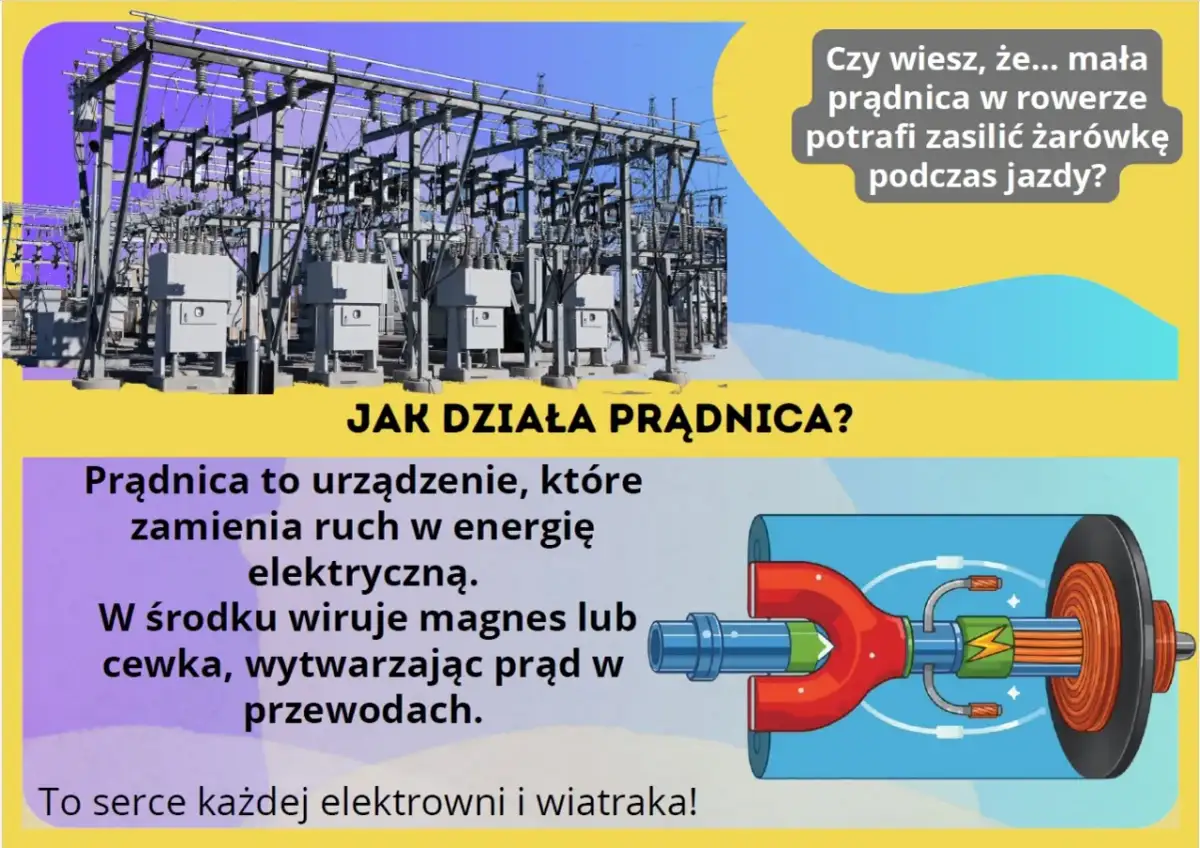

| Prądnica i alternator | Ruch przewodnika względem pola magnetycznego | Zamienia ruch mechaniczny na energię elektryczną |
| Ładowarka indukcyjna | Sprzężenie między dwiema cewkami | Przesyła energię bez styków i kabli |
| Płyta indukcyjna | Prądy wirowe w dnie garnka | Grzeje naczynie zamiast samej płyty |
| Przekładniki pomiarowe | Pole wytworzone przez prąd w przewodniku | Umożliwia bezpieczny i dokładny pomiar dużych prądów |
W fotowoltaice sama produkcja prądu w module zachodzi na innym zasadniczym efekcie, ale indukcja nadal jest ważna w całym otoczeniu systemu. Falowniki, dławiki, filtry i niektóre transformatory korzystają z elementów indukcyjnych do kształtowania napięcia, ograniczania zakłóceń i dopasowania pracy do sieci 230/400 V. To właśnie dlatego przy instalacji PV nie patrzę wyłącznie na moc paneli, ale też na jakość współpracy osprzętu z resztą układu.
Ten sam mechanizm wraca też w zwykłych domowych zasilaczach, sprzęcie AGD i elektronice użytkowej. Z punktu widzenia użytkownika to często niewidoczne, ale z punktu widzenia działania urządzenia - absolutnie podstawowe.
Co decyduje o sile indukowanego napięcia
Jeśli chcę przewidzieć, czy układ zadziała dobrze, patrzę na kilka rzeczy naraz. Sama obecność cewki to za mało. Liczy się geometria, tempo zmian i to, jak bardzo pole magnetyczne faktycznie „sprzęga się” z obwodem.
| Czynnik | Jak wpływa na efekt | Co to znaczy w praktyce |
|---|---|---|
| Szybkość zmian pola | Im większa, tym silniejsze napięcie | Szybszy ruch magnesu lub wyższa częstotliwość daje mocniejszy efekt |
| Liczba zwojów | Zwykle zwiększa napięcie | Więcej zwojów w cewce daje większą sumę „reakcji” na zmianę pola |
| Powierzchnia obwodu | Większa powierzchnia zwykle zbiera więcej strumienia | Duże pętle i uzwojenia łatwiej „łapią” zmiany pola |
| Ustawienie względem pola | Lepsze ustawienie wzmacnia sprzężenie | Liczy się kąt i położenie cewki względem kierunku pola |
| Rdzeń ferromagnetyczny | Koncentruje pole i zwiększa skuteczność | Pomaga, ale tylko do pewnego momentu, bo rdzeń może się nasycać |
Właśnie dlatego transformator w sieci 50 Hz działa tak dobrze - prąd przemienny stale zmienia swoje parametry, więc zmienia się też strumień. Z kolei w zasilaczach impulsowych częstotliwość podnosi się po to, aby rdzeń i całe urządzenie mogły być mniejsze przy zachowaniu sensownej mocy. To bardzo praktyczny kompromis między rozmiarem, sprawnością i stratami.
Wniosek jest prosty: jeśli układ ma dawać wyższe napięcie albo skuteczniej przekazywać energię, trzeba poprawić albo tempo zmian, albo geometrię cewki, albo jakość sprzężenia magnetycznego. Najlepiej działa to zwykle nie dzięki jednemu trikowi, ale dzięki dobrze dobranemu zestawowi parametrów.
Najczęstsze błędy i ograniczenia, o których łatwo zapomnieć
Tu najczęściej widzę trzy pomyłki. Pierwsza: przekonanie, że sam magnes „wytwarza prąd” bez ruchu. Druga: wiara, że transformator zadziała tak samo przy prądzie stałym jak przy przemiennym. Trzecia: założenie, że zwiększanie liczby zwojów zawsze bez ograniczeń poprawia wynik. W praktyce to tak nie działa.
- Brak zmiany oznacza brak indukcji - stałe pole magnetyczne samo z siebie nie daje ciągłego napięcia w obwodzie.
- Prąd stały nie wystarcza - transformator potrzebuje zmian, więc po ustaleniu przepływu DC efekt zanika.
- Więcej zwojów ma swój koszt - rośnie opór uzwojenia, gabaryt i ryzyko strat cieplnych.
- Prądy wirowe są podwójną historią - w płycie indukcyjnej są pożądane, ale w rdzeniu transformatora oznaczają straty.
- Rdzeń nie jest magiczny - ferromagnetyk pomaga, ale przy zbyt dużym pobudzeniu wchodzi w nasycenie i przestaje zwiększać efekt proporcjonalnie.
Do tego dochodzi jeszcze samoindukcja, czyli sytuacja, w której cewka reaguje na zmianę własnego prądu. To ważne zwłaszcza w układach impulsowych, przy wyłączaniu cewek i w elektronice mocy, bo potrafi wywołać skoki napięcia, które trzeba ograniczać diodami, snubberami albo odpowiednią konstrukcją obwodu.
Jeśli mam komuś doradzić jedną rzecz na starcie, to tę: nie oceniaj układu po samym schemacie. Zawsze pytaj o częstotliwość, straty, temperaturę pracy i materiał rdzenia. W indukcji to właśnie te detale decydują, czy rozwiązanie będzie sprawne, czy tylko ładnie wygląda na rysunku.
Dlaczego ten efekt ma znaczenie w domu i przy fotowoltaice
W domu indukcja elektromagnetyczna pojawia się częściej, niż większość osób zakłada. Dotyczy to nie tylko płyty kuchennej, ale też ładowarek, zasilaczy, silników, pomp, wentylatorów, dzwonków, przekaźników i części sprzętu audio-wideo. W każdym z tych przypadków chodzi o kontrolę energii, jej przekazanie albo pomiar.
W instalacjach fotowoltaicznych sprawa jest jeszcze bardziej praktyczna. Falownik musi współpracować z siecią, filtrować zakłócenia i utrzymać parametry wyjściowe w bezpiecznym zakresie. Elementy indukcyjne pomagają w tym zadaniu, ale jednocześnie wprowadzają straty, nagrzewanie i czasem słyszalny hałas. Dla użytkownika oznacza to, że dobór osprzętu nie kończy się na mocy w kilowatach - równie ważna jest jakość pracy całego układu.
Jeżeli ktoś ma w domu dużo odbiorników indukcyjnych, pompę ciepła, klimatyzację, silniki albo rozbudowaną automatykę, to warto patrzeć szerzej niż tylko na rachunek za energię. Liczy się też kompatybilność z falownikiem, charakter obciążenia i stabilność napięcia. To właśnie w takich sytuacjach wiedza o indukcji pomaga uniknąć złych decyzji zakupowych i późniejszych problemów z eksploatacją.
W praktyce najbardziej cenię dwa podejścia: sprawdzenie, czy urządzenie rzeczywiście potrzebuje pracy z AC lub sprzężenia magnetycznego, oraz upewnienie się, że straty cieplne nie przekroczą tego, co układ jest w stanie bezpiecznie odprowadzić. Na papierze wygląda to prosto, ale w realnej instalacji właśnie te dwa punkty robią największą różnicę.
Co zostaje z tego w praktyce przy projektowaniu i użytkowaniu obwodów
Jeśli mam zapamiętać tylko jedną rzecz, to tę, że indukcja elektromagnetyczna działa wtedy, gdy zmienia się strumień magnetyczny. To dlatego ruch, przełączanie i częstotliwość są ważniejsze niż sam obecny magnes czy sama obecność cewki. W elektryce i fotowoltaice ta zasada wraca wszędzie tam, gdzie trzeba podnieść napięcie, ograniczyć straty, mierzyć prąd albo bezpiecznie przenieść energię między obwodami.
Gdy coś w układzie działa słabiej niż powinno, ja zaczynam od trzech pytań: czy zmiana pola jest wystarczająco szybka, czy cewka ma sensowną geometrię i czy straty nie zjadają zysku. To prosta, ale bardzo skuteczna metoda myślenia o układach z cewkami, transformatorami i falownikami.
Jeśli rozumiesz ten mechanizm, łatwiej czytasz schematy, trafniej oceniasz urządzenia i lepiej widzisz, dlaczego jedne rozwiązania oszczędzają energię, a inne po cichu zamieniają ją w ciepło.
