Podłączenie rozdzielni elektrycznej to kluczowy krok w instalacji systemu elektrycznego w każdym budynku. Dokładne zrozumienie tego procesu jest niezbędne, aby zapewnić bezpieczeństwo oraz prawidłowe działanie instalacji. W artykule omówimy, jak prawidłowo podłączyć rozdzielnię elektryczną, jakie narzędzia będą potrzebne oraz na co zwrócić uwagę, aby uniknąć najczęstszych błędów.
Ważne jest, aby przed przystąpieniem do pracy wyłączyć główne zasilanie oraz zweryfikować ciągłość wszystkich przewodów. Dzięki temu można uniknąć niebezpieczeństw związanych z elektrycznością. Poniżej przedstawiamy najważniejsze informacje, które pomogą w bezpiecznym i efektywnym podłączeniu rozdzielni elektrycznej.
Najważniejsze informacje:
- Przed rozpoczęciem instalacji zawsze wyłącz główne zasilanie.
- Użyj multimetru do sprawdzenia ciągłości przewodów.
- Wszystkie elementy muszą być odpowiednio oznaczone i zamontowane na szynach DIN.
- Neutralne przewody (niebieskie) należy podłączyć do szyny neutralnej, a przewody ochronne (żółto-zielone) do szyny PE.
- Równomierne rozłożenie obciążenia w systemie trójfazowym jest kluczowe dla uniknięcia przeciążenia.
- Po zakończeniu instalacji sprawdź wszystkie połączenia i upewnij się, że są one prawidłowo oznaczone.
- Zaleca się, aby instalację sprawdził wykwalifikowany elektryk, aby zapewnić zgodność z lokalnymi normami.
Jak prawidłowo podłączyć rozdzielnię elektryczną - krok po kroku
Podłączenie rozdzielni elektrycznej to kluczowy proces, który wymaga precyzyjnego wykonania i przestrzegania zasad bezpieczeństwa. Zanim przystąpisz do pracy, upewnij się, że główne zasilanie jest wyłączone. To podstawowy krok, który ma na celu ochronę przed porażeniem prądem oraz innymi niebezpieczeństwami. Po wyłączeniu zasilania, możesz przystąpić do instalacji, która obejmuje podłączenie przewodów oraz komponentów rozdzielni.
Ważne jest, aby połączenia były wykonane zgodnie z odpowiednimi schematami. Każdy przewód powinien być podłączony do właściwego miejsca, a rozdzielnia musi być zamontowana w łatwo dostępnym miejscu, zapewniającym odpowiednią wentylację. Po zakończeniu podłączania, sprawdź wszystkie połączenia, aby upewnić się, że są solidne i dobrze oznaczone. Pamiętaj, że nawet drobne błędy mogą prowadzić do poważnych problemów z bezpieczeństwem.
Przygotowanie do podłączenia rozdzielni elektrycznej dla bezpieczeństwa
Przed rozpoczęciem instalacji rozdzielni elektrycznej, kluczowe jest przestrzeganie kilku podstawowych zasad bezpieczeństwa. Po pierwsze, zawsze wyłączaj główne zasilanie w budynku. Użyj multimetru, aby upewnić się, że nie ma napięcia w przewodach, co jest niezbędne dla uniknięcia porażenia prądem. Ponadto, warto założyć odpowiednie odzież ochronną, taką jak rękawice i okulary, aby zminimalizować ryzyko wypadków.
- Wyłącz główne zasilanie przed przystąpieniem do pracy.
- Sprawdź ciągłość przewodów za pomocą multimetru.
- Używaj odzieży ochronnej, aby zwiększyć swoje bezpieczeństwo podczas instalacji.
Wybór odpowiednich narzędzi i materiałów do instalacji
Podczas podłączania rozdzielni elektrycznej, kluczowe jest posiadanie odpowiednich narzędzi i materiałów. Multimetr to podstawowe urządzenie, które umożliwia sprawdzenie ciągłości przewodów oraz pomiar napięcia. Dobrym wyborem jest model Fluke 115, który jest znany z wysokiej precyzji i niezawodności. Innym niezbędnym narzędziem jest wkrętarka akumulatorowa, która ułatwi montaż rozdzielni na ścianie oraz przykręcanie elementów do szyn DIN.
Oprócz narzędzi, ważne są także materiały, które będą używane podczas instalacji. Przewody elektryczne powinny być odpowiednio dobrane do obciążenia, a ich przekrój zależy od zastosowania. Przykładowo, do podłączenia głównego zasilania często używa się przewodów 3x2.5 mm² dla instalacji jednofazowych. Warto również zaopatrzyć się w bezpieczniki oraz wyłączniki różnicowoprądowe (RCD), które zapewnią dodatkowe bezpieczeństwo w przypadku awarii.
- Multimetr Fluke 115 - precyzyjny pomiar napięcia i ciągłości przewodów.
- Wkrętarka akumulatorowa - ułatwia montaż rozdzielni elektrycznej.
- Przewody 3x2.5 mm² - odpowiednie do głównego zasilania w instalacji jednofazowej.

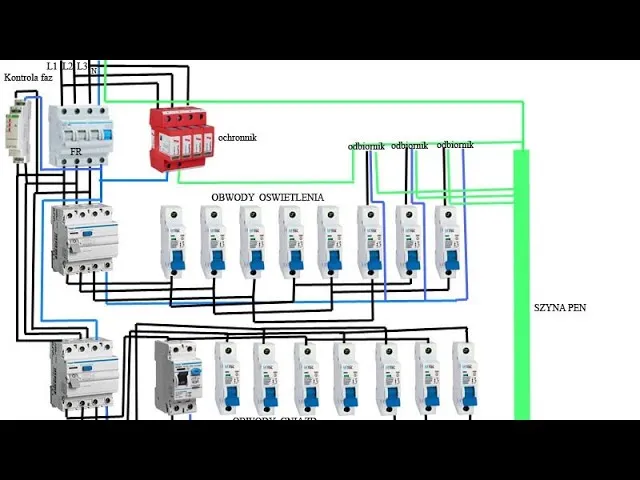

Schemat podłączenia rozdzielni elektrycznej - wizualne wsparcie
Schemat podłączenia rozdzielni elektrycznej jest niezwykle ważnym elementem każdej instalacji. Wizualne przedstawienie połączeń pozwala na lepsze zrozumienie, jak różne komponenty współpracują ze sobą. W schemacie można znaleźć oznaczenia dla takich elementów jak wyłączniki, bezpieczniki czy szyny DIN, co ułatwia identyfikację ich funkcji oraz miejsca podłączenia.
Oprócz samego schematu, kluczowe jest zrozumienie, jak odczytywać te symbole i notacje. Na przykład, symbole dla przewodów neutralnych i ochronnych są różne, co pomaga w prawidłowym podłączeniu ich do odpowiednich szyn. Zrozumienie schematu jest niezbędne, aby uniknąć błędów podczas instalacji i zapewnić, że rozdzielnia będzie działać zgodnie z przeznaczeniem.
Kluczowe elementy schematu rozdzielni elektrycznej
W schemacie rozdzielni elektrycznej można znaleźć kilka kluczowych komponentów, które odgrywają istotną rolę w funkcjonowaniu całego systemu. Wyłączniki automatyczne są jednym z najważniejszych elementów, które chronią obwody przed przeciążeniem i zwarciem. Na przykład, model Schneider Electric Acti 9 jest często stosowany w instalacjach domowych ze względu na swoją niezawodność i łatwość w instalacji. Kolejnym istotnym elementem są szyny zasilające, które rozdzielają energię elektryczną do poszczególnych obwodów. Szyna DIN jest powszechnie używana do montażu komponentów w rozdzielni, co zapewnia porządek i ułatwia konserwację.
Nie można zapomnieć o urządzeniach różnicowoprądowych (RCD), które są kluczowe dla ochrony przed porażeniem prądem. Na przykład, model Legrand DX3 skutecznie zabezpiecza obwody przed niebezpiecznymi sytuacjami. Oprócz tego, w rozdzielni znajdują się przewody neutralne i ochronne, które zapewniają bezpieczeństwo i stabilność systemu. Przewody neutralne są zazwyczaj oznaczone kolorem niebieskim, podczas gdy przewody ochronne mają kolor żółto-zielony, co ułatwia ich identyfikację w schemacie.
| Komponent | Funkcja |
|---|---|
| Wyłącznik automatyczny Schneider Electric Acti 9 | Chroni obwody przed przeciążeniem i zwarciem. |
| Szyna DIN | Umożliwia montaż i organizację komponentów w rozdzielni. |
| Urządzenie różnicowoprądowe Legrand DX3 | Zapewnia ochronę przed porażeniem prądem. |
| Przewody neutralne (niebieskie) | Zapewniają powrót prądu do źródła zasilania. |
| Przewody ochronne (żółto-zielone) | Chronią przed porażeniem prądem w przypadku awarii. |
Jak czytać i interpretować schematy elektryczne
Umiejętność czytania i interpretowania schematów elektrycznych jest kluczowa dla każdego, kto pracuje z instalacjami elektrycznymi. Symbole używane w schematach reprezentują różne komponenty, takie jak wyłączniki, gniazdka czy przewody, a ich znajomość ułatwia zrozumienie całego systemu. Na przykład, wyłącznik jest zazwyczaj oznaczony jako prostokąt z przełącznikiem, co pozwala szybko zidentyfikować jego lokalizację i funkcję.
Oprócz symboli, istotne jest także zrozumienie notacji stosowanej w schematach. Linie łączące różne elementy pokazują, jak energia elektryczna przepływa przez system. Warto również zwrócić uwagę na oznaczenia kolorów przewodów, które wskazują na ich funkcje – na przykład, niebieski oznacza przewód neutralny, a żółto-zielony przewód ochronny. Zrozumienie tych elementów pozwala na skuteczne planowanie i diagnozowanie problemów w instalacjach elektrycznych.
Czytaj więcej: Jak ukryć skrzynkę elektryczną w ogrodzeniu i poprawić estetykę ogrodu
Najczęstsze błędy podczas podłączania rozdzielni elektrycznej
Podczas instalacji rozdzielni elektrycznej, można napotkać wiele powszechnych błędów, które mogą prowadzić do poważnych problemów z bezpieczeństwem i funkcjonalnością systemu. Jednym z najczęstszych błędów jest niewłaściwe podłączenie przewodów. Często zdarza się, że przewody neutralne i ochronne są mylone, co może prowadzić do niebezpiecznych sytuacji. Aby uniknąć tego błędu, zawsze należy dokładnie sprawdzić kolory przewodów oraz ich oznaczenia przed podłączeniem.
Kolejnym częstym błędem jest nieodpowiednie rozmieszczenie obciążenia w systemie trójfazowym. Nierównomierne obciążenie może prowadzić do przeciążenia jednego z faz, co z kolei może spowodować uszkodzenia sprzętu oraz zwiększone ryzyko pożaru. Aby temu zapobiec, ważne jest, aby równomiernie rozłożyć obciążenie na wszystkie fazy oraz regularnie monitorować zużycie energii. Upewnij się, że każda faza ma podobne obciążenie, co pozwoli na bezpieczne i efektywne działanie całego systemu.
Jak unikać najczęstszych pułapek w instalacji
Aby skutecznie unikać pułapek podczas instalacji rozdzielni elektrycznej, warto przestrzegać kilku kluczowych zasad. Przede wszystkim, przed rozpoczęciem pracy, należy dokładnie zaplanować układ komponentów oraz ich połączenia. Również ważne jest, aby korzystać z aktualnych schematów oraz instrukcji producentów. Sprawdzaj wszystkie połączenia i upewnij się, że są one solidne oraz odpowiednio oznaczone. Regularne kontrole i przeglądy mogą pomóc w identyfikacji potencjalnych problemów, zanim staną się one poważnymi zagrożeniami.
Wskazówki dotyczące poprawnego oznaczania obwodów elektrycznych
Poprawne oznaczanie obwodów elektrycznych w rozdzielni jest kluczowe dla zapewnienia bezpieczeństwa oraz ułatwienia przyszłej konserwacji. Każdy obwód powinien być jasno oznaczony, co pozwala na szybkie zidentyfikowanie jego funkcji oraz lokalizacji. Na przykład, obwody oświetleniowe można oznaczyć jako "Oświetlenie" z dodatkowymi numerami, które wskazują konkretne pomieszczenia. Dobrą praktyką jest także używanie kolorowych etykiet, które ułatwiają identyfikację obwodów w ciemnych lub trudnych do zobaczenia miejscach.
Oznaczenia powinny być trwałe i odporne na działanie wysokich temperatur oraz wilgoci, dlatego warto stosować etykiety samoprzylepne wykonane z materiałów odpornych na czynniki zewnętrzne. Pamiętaj, że jasne i czytelne oznaczenia nie tylko zwiększają bezpieczeństwo, ale także przyspieszają proces diagnostyki w przypadku awarii. Regularne aktualizowanie oznaczeń po wprowadzeniu jakichkolwiek zmian w instalacji jest również niezbędne, aby uniknąć nieporozumień w przyszłości.
Przepisy prawne i normy dotyczące instalacji elektrycznych
Przestrzeganie przepisów prawnych i norm dotyczących instalacji elektrycznych jest kluczowe dla zapewnienia bezpieczeństwa oraz efektywności działania systemów elektrycznych. W Polsce, normy te są regulowane przez Polską Normę PN-IEC 60364, która określa wymagania dotyczące projektowania, wykonawstwa oraz eksploatacji instalacji elektrycznych. Zrozumienie tych przepisów jest niezbędne dla każdego elektryka oraz osób zajmujących się instalacjami elektrycznymi, aby zapewnić zgodność z obowiązującymi standardami.
Nieprzestrzeganie norm może prowadzić do poważnych konsekwencji, takich jak kary finansowe, a także zwiększone ryzyko wypadków elektrycznych. Dlatego ważne jest, aby przed przystąpieniem do jakiejkolwiek pracy związanej z instalacją elektryczną, zapoznać się z lokalnymi przepisami oraz wymaganiami. Regularne szkolenia i aktualizacje wiedzy na temat przepisów są również zalecane, aby być na bieżąco z najnowszymi zmianami w prawie.
Dlaczego warto znać lokalne przepisy dotyczące elektryczności
Znajomość lokalnych przepisów dotyczących elektryczności jest kluczowa dla zapewnienia bezpieczeństwa oraz legalności wykonywanych prac. Przepisy te regulują nie tylko techniczne aspekty instalacji, ale również kwestie odpowiedzialności prawnej wykonawcy. Przestrzeganie norm pozwala uniknąć potencjalnych problemów prawnych oraz zapewnia, że instalacje są bezpieczne dla użytkowników. Dodatkowo, znajomość przepisów może pomóc w uzyskaniu niezbędnych zezwoleń oraz certyfikatów, co jest istotne w przypadku większych projektów budowlanych.
Kiedy warto skonsultować się z wykwalifikowanym elektrykiem
Warto skonsultować się z wykwalifikowanym elektrykiem w wielu sytuacjach, zwłaszcza gdy planujemy większe zmiany w instalacji elektrycznej. Jeśli nie jesteśmy pewni, jak prawidłowo podłączyć rozdzielnię elektryczną lub gdy mamy wątpliwości co do zgodności z przepisami, profesjonalna pomoc jest nieoceniona. Również w przypadku awarii lub problemów z istniejącymi instalacjami, skontaktowanie się z elektrykiem może zapobiec dalszym uszkodzeniom oraz zwiększyć bezpieczeństwo użytkowników. Pamiętaj, że profesjonalista nie tylko wykona pracę, ale również doradzi w kwestiach technicznych i prawnych.
Jak zwiększyć efektywność energetyczną rozdzielni elektrycznej
W obliczu rosnących kosztów energii oraz dążenia do zrównoważonego rozwoju, efektywność energetyczna rozdzielni elektrycznej staje się kluczowym zagadnieniem. Warto rozważyć zastosowanie nowoczesnych technologii, takich jak inteligentne systemy zarządzania energią, które monitorują zużycie energii w czasie rzeczywistym. Dzięki tym rozwiązaniom możliwe jest optymalizowanie obciążenia poszczególnych obwodów, co nie tylko zmniejsza koszty, ale także wydłuża żywotność komponentów.
Dodatkowo, warto zainwestować w panele słoneczne lub inne źródła energii odnawialnej, które mogą być integrowane z rozdzielnią elektryczną. Taka integracja pozwala na wykorzystanie energii słonecznej do zasilania obwodów, co znacząco obniża rachunki za prąd oraz przyczynia się do ochrony środowiska. Wprowadzenie tych nowoczesnych rozwiązań nie tylko podnosi efektywność energetyczną, ale również zwiększa wartość nieruchomości oraz spełnia rosnące oczekiwania dotyczące zrównoważonego rozwoju.
