Prąd przemienny to fundament domowej energetyki: zasila gniazdka, większość urządzeń i całą infrastrukturę, która stoi za fotowoltaiką. W tym tekście pokazuję, czym dokładnie jest prąd AC, dlaczego sieć działa właśnie tak, jak łączy się to z falownikiem i na co uważać przy czytaniu oznaczeń na sprzęcie. Jeśli chcesz rozumieć instalację elektryczną bez technicznego zamglenia, to jest właśnie ten zestaw informacji.
Najważniejsze rzeczy do zapamiętania
- 230 V w Polsce oznacza napięcie skuteczne, a nie szczytowe; dla sinusoidy szczyt wynosi około 325 V.
- Sieć energetyczna pracuje na 50 Hz, czyli przebieg zmienia kierunek 50 razy na sekundę.
- AC łatwo podnosić i obniżać transformatorami, dlatego świetnie nadaje się do przesyłu energii na duże odległości.
- Panele fotowoltaiczne wytwarzają prąd stały, więc falownik zamienia go na AC zgodny z siecią.
- Oznaczenie AC na urządzeniach i zabezpieczeniach trzeba czytać ostrożnie, bo nie zawsze znaczy to samo.
Czym jest prąd przemienny i jak go rozpoznać
Prąd przemienny to taki prąd, którego kierunek i wartość zmieniają się okresowo. W praktyce w sieci energetycznej przebieg jest zwykle sinusoidalny: napięcie rośnie, maleje, przechodzi przez zero, zmienia biegunowość i cały cykl zaczyna się od nowa. Dla użytkownika najważniejsze są dwie liczby: 230 V jako wartość skuteczna i 50 Hz jako częstotliwość.
Ja zwykle zaczynam od prostego rozróżnienia: wartość skuteczna mówi, jaką „użyteczną” moc ma dane napięcie, a częstotliwość określa, jak szybko przebieg się powtarza. Jeśli na tabliczce znamionowej widzisz zapis typu 230 V ~ 50 Hz, sprzęt jest przeznaczony do europejskiej sieci domowej. W praktyce prąd przemienny rozpoznasz też po symbolu fali lub oznaczeniu AC. To prowadzi do pytania, dlaczego właśnie taki przebieg zdominował całą energetykę.
Dlaczego sieć energetyczna opiera się na AC
W energetyce liczy się nie tylko to, co wyprodukujesz, ale też jak bezpiecznie i ekonomicznie dostarczysz energię do odbiorcy. Prąd przemienny ma tu jedną bardzo mocną przewagę: łatwo zmienia się jego napięcie za pomocą transformatorów. To ważne, bo przy wyższym napięciu ten sam strumień mocy wymaga mniejszego prądu, a straty w przewodach są dużo niższe.
To właśnie dlatego energia może być przesyłana wysoko napięciowo, a dopiero bliżej domu lub zakładu jest obniżana do poziomu użytkowego. Transformator działa dzięki zmiennemu polu magnetycznemu, więc naturalnie współpracuje z AC. W Polsce standardem w gniazdku jest 230 V jednofazowe, a większe odbiory korzystają z trzech faz, gdzie napięcie międzyfazowe wynosi 400 V. Na tym tle najlepiej widać różnicę między AC a DC.
AC i DC różnią się bardziej w praktyce niż w teorii

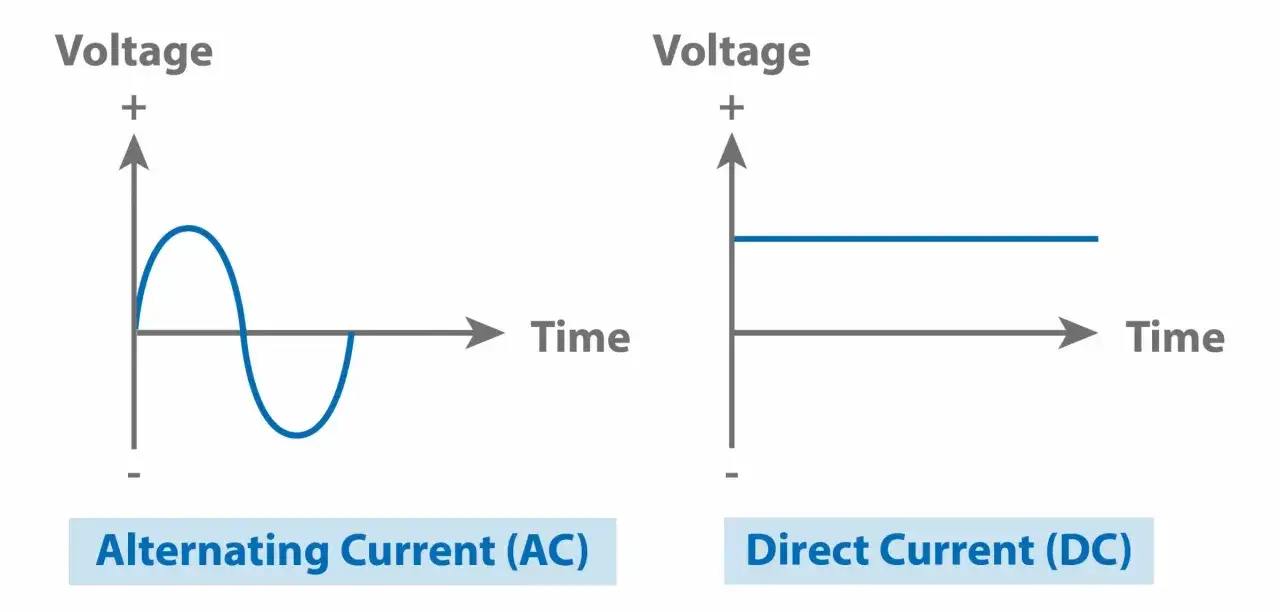

Na papierze różnica jest prosta: AC zmienia kierunek, a DC płynie w jednym kierunku. W codziennym użyciu ważniejsze są jednak konsekwencje tej różnicy. AC wygrał w sieci energetycznej, bo łatwo zmienia się jego napięcie i można go sprawnie przesyłać na duże odległości. DC jest z kolei wygodny tam, gdzie energia jest magazynowana, przetwarzana lub dostarczana przez elektronikę.
| Cecha | Prąd przemienny | Prąd stały | Co to oznacza w praktyce |
|---|---|---|---|
| Kierunek przepływu | Zmienny, okresowo odwracany | Stały, w jedną stronę | AC zasila sieć, DC dominuje w bateriach i elektronice |
| Zmiana napięcia | Bardzo łatwa przez transformator | Wymaga przetwornicy | To daje AC przewagę w przesyle energii |
| Przesył na odległość | Wygodny i ekonomiczny | Możliwy, ale technicznie bardziej wymagający | Sieci publiczne opierają się głównie na AC |
| Typowe źródła | Generator, alternator, falownik | Bateria, panel PV, ogniwo | Wiele źródeł DC i tak kończy jako AC po konwersji |
| Typowe odbiorniki | Gniazdka, silniki, sprzęt domowy | Elektronika, akumulatory, magazyny energii | W domu te dwa światy zwykle współpracują |
Ja patrzę na to tak: AC jest naturalne dla infrastruktury, a DC dla magazynowania i elektroniki. Dlatego współczesny dom nie jest ani „tylko AC”, ani „tylko DC” - on stale przełącza energię między tymi dwoma postaciami. W instalacji fotowoltaicznej to rozróżnienie staje się już codzienną praktyką.
Jak prąd z paneli trafia do gniazdek
Panele fotowoltaiczne wytwarzają prąd stały, bo tak działa sam proces fotowoltaiczny. Żeby dało się zasilać domowe urządzenia i oddawać energię do sieci, potrzebny jest falownik, czyli inwerter. To on zamienia DC z paneli na prąd przemienny o częstotliwości 50 Hz, zgodny z parametrami sieci.
W instalacji on-grid falownik musi synchronizować napięcie, częstotliwość i fazę z siecią elektroenergetyczną. Dzięki temu energia może zasilać domowe odbiorniki na bieżąco, trafiać do magazynu energii albo być oddawana do sieci. Jeśli instalacja ma baterię, pojawia się dodatkowy poziom konwersji, bo energia często krąży między DC i AC w obie strony. Każda taka konwersja oznacza niewielką stratę, więc architektura systemu ma znaczenie nie tylko techniczne, ale też ekonomiczne.
W praktyce najważniejsze jest jedno: fotowoltaika nie „produkuje prądu do gniazdka” bezpośrednio. Najpierw trzeba dopasować postać energii do sieci, a dopiero potem zasilać urządzenia. Skoro energia zmienia postać, warto dobrze czytać oznaczenia na sprzęcie.
Jak czytać oznaczenia AC na urządzeniach i zabezpieczeniach
Na tabliczkach znamionowych oznaczenie AC zwykle wskazuje, że urządzenie pracuje z prądem przemiennym. Najczęściej zobaczysz zapis typu 230 V ~ 50 Hz albo 100–240 V ~ 50/60 Hz. Pierwszy oznacza sprzęt przeznaczony do europejskiej sieci, drugi - urządzenie o szerszym zakresie zasilania, typowe dla wielu zasilaczy i elektroniki podróżnej.
Warto też pamiętać, że 230 V to nie napięcie szczytowe. Przy sinusoidzie wartość maksymalna wynosi około 325 V, więc kiedy ktoś myli te dwie liczby, zwykle błędnie ocenia parametry urządzenia lub instalacji. To samo dotyczy częstotliwości: 50 Hz nie oznacza „50 drgań w kablu”, tylko 50 pełnych cykli na sekundę.
Na wyłącznikach różnicowoprądowych oznaczenie AC nie opisuje zasilania całej instalacji, tylko rodzaj prądu różnicowego, na który reaguje zabezpieczenie. To drobny zapis, ale w praktyce bardzo ważny, bo łatwo go pomylić z samym prądem w gniazdku. Przy urządzeniach z elektroniką, zasilaczami impulsowymi czy falownikami dobór zabezpieczeń bywa bardziej wymagający niż przy prostym odbiorniku rezystancyjnym.
Gdy rozumiesz już oznaczenia, łatwiej unikasz błędów, które pojawiają się dopiero przy uruchamianiu sprzętu albo całej instalacji.
Najczęstsze błędy i nieporozumienia
- Mylenie wartości skutecznej z szczytową - 230 V nie oznacza maksymalnego napięcia, tylko wartość użytkową przebiegu.
- Traktowanie AC jako „bezpieczniejszego” od DC - oba typy prądu mogą być niebezpieczne, jeśli instalacja jest źle dobrana lub uszkodzona.
- Ignorowanie częstotliwości - część urządzeń działa poprawnie tylko przy 50 Hz, a nie każde 50/60 Hz jest obojętne.
- Patrzenie wyłącznie na wtyczkę - dwa urządzenia mogą pasować mechanicznie, ale mieć zupełnie inne wymagania elektryczne.
- Zakładanie, że moc i prąd to to samo - w praktyce 2000 W przy 230 V to około 8,7 A, więc obciążenie obwodu trzeba liczyć, a nie zgadywać.
W AC dodatkowo pojawia się temat mocy biernej, czyli energii, która nie wykonuje pracy użytkowej, ale obciąża sieć i wpływa na zachowanie części odbiorników. To właśnie dlatego sama liczba amperów nie zawsze mówi wszystko o realnym obciążeniu. Jeśli po tych podstawach zostaje jeszcze jedna rzecz do sprawdzenia, to jest nią szybka kontrola przed podłączeniem sprzętu lub uruchomieniem instalacji.
Co sprawdzić przed podłączeniem sprzętu do instalacji z AC
Ja zawsze polecam zacząć od trzech pytań: jakie jest napięcie, jaka jest częstotliwość i jaką moc pobiera urządzenie. Jeśli sprzęt ma działać z sieci domowej, powinien być zgodny z 230 V i 50 Hz, a przy większych odbiornikach trzeba sprawdzić, czy potrzebna jest jedna faza czy trzy fazy. To szczególnie ważne przy pompach ciepła, płytach indukcyjnych, ładowarkach samochodowych i urządzeniach z dużym silnikiem.
W praktyce dobrze też sprawdzić zapas obciążenia obwodu. Zwykły obwód 230 V zabezpieczony na 16 A daje około 3,68 kW mocy maksymalnej, ale to nie znaczy, że warto doprowadzać go do granicy. Lepiej zostawić margines na rozruch urządzeń, jednoczesną pracę kilku odbiorników i ewentualne wahania obciążenia. W instalacji z fotowoltaiką dochodzi jeszcze kwestia falownika: musi być dobrany do mocy systemu, rodzaju sieci i sposobu pracy magazynu energii, jeśli taki jest przewidziany.
Jeśli patrzę na AC z perspektywy domu, najważniejsze nie jest zapamiętanie definicji, tylko zrozumienie, że to standard sieci, magazynowania i fotowoltaiki. Gdy znasz napięcie, częstotliwość, fazy i pobór mocy, bardzo szybko odróżnisz poprawne podłączenie od pomysłu, który będzie działał tylko „na styk”.
