Zabezpieczenie skrzynki elektrycznej - Jak uniknąć typowych błędów?

Zabezpieczenie skrzynki elektrycznej ma sens tylko wtedy, gdy chroni jednocześnie ludzi, instalację i samą obudowę przed warunkami, które naprawdę ją niszczą. W praktyce rozkładam ten temat na trzy pytania: gdzie montaż jest bezpieczny, jakie elementy ochronne mają znaczenie i kiedy obudowę trzeba po prostu wymienić na lepszą. To ważne zwłaszcza tam, gdzie energia jest dzielona między domowe obwody, pompę ciepła, ładowarkę auta albo fotowoltaikę.

Co musi chronić dobrze zabezpieczona skrzynka elektryczna

Ja patrzę na rozdzielnicę jak na punkt krytyczny całego domu. Ma odciąć awarię, zanim przeniesie się na inne obwody, a jednocześnie nie może być łatwym celem dla wilgoci, kurzu, przypadkowego uderzenia ani osób postronnych. W praktyce chodzi więc o trzy warstwy ochrony: dostęp do aparatury, warunki środowiskowe i bezpieczeństwo samej instalacji.

Jeśli ktoś myśli tylko o drzwiczkach na klucz, zwykle pomija najważniejsze rzeczy. W realnej eksploatacji większy problem robią przegrzane przewody, źle dobrane moduły, źle wykonane przepusty albo obudowa, która nie pasuje do miejsca montażu. Przy rozdziale energii w domu ma to znaczenie podwójne, bo jeden błąd potrafi wyłączyć nie tylko jeden pokój, ale całą sekcję budynku.

• Ochrona ludzi - ograniczenie dostępu do części pod napięciem.
• Ochrona instalacji - zabezpieczenie przed przeciążeniem, zwarciem i przepięciami.
• Ochrona obudowy - odporność na pył, wodę, promieniowanie UV i uderzenia.

Gdy te trzy poziomy działają razem, rozdzielnica nie jest tylko skrzynką z bezpiecznikami, ale stabilnym punktem całego systemu. To prowadzi wprost do wyboru obudowy, bo dopiero ona pokazuje, czy całość wytrzyma warunki miejsca montażu.

Jak dobrać obudowę do miejsca montażu

Jak przypomina UDT, kod IP opisuje ochronę przed dostępem do części niebezpiecznych oraz przed wnikaniem pyłu i wody. Ja zawsze dodaję do tego jeszcze jeden parametr: IK, czyli odporność na uderzenia mechaniczne. To ważne rozróżnienie, bo skrzynka może dobrze znosić zachlapanie, a jednocześnie pęknąć po mocniejszym uderzeniu w garażu albo na elewacji.

W praktyce nie warto kupować obudowy „na styk”. Zostawiam zapas miejsca, bo każda dodatkowa aparatura, każdy nowy obwód i każdy przewód serwisowy szybko wypełniają przestrzeń. Gdy rozdzielnica robi się ciasna, rośnie temperatura, pogarsza się wentylacja i zaczynają się problemy z montażem osprzętu. Kiedy obudowa jest już dobrana, trzeba jeszcze zadbać o to, co znajdzie się w środku.

Co powinno znaleźć się w środku

Dobrze zabezpieczona skrzynka to nie tylko metal albo tworzywo. Liczy się też zestaw aparatów, który odcina awarie we właściwym momencie. Najczęściej patrzę na cztery grupy elementów: wyłączniki nadprądowe, wyłączniki różnicowoprądowe, ochronniki przepięć i rozłącznik główny. W instalacjach z fotowoltaiką dochodzą do tego jeszcze zabezpieczenia po stronie DC.

Największy błąd, jaki widzę przy modernizacjach, to traktowanie rozdzielnicy jak „pudełka na bezpieczniki”. Ona ma porządkować cały rozdział energii w budynku, więc każdy element powinien mieć konkretne zadanie i czytelne oznaczenie. Jeżeli mam wybrać jeden obszar, na którym nie oszczędzam, to jest nim ochrona przepięciowa, zwłaszcza przy instalacji z falownikiem i rozbudowaną elektroniką. Sama aparatura to jednak nie wszystko, bo równie ważne są wilgoć, temperatura i sposób prowadzenia kabli.

Jak chronić rozdzielnicę przed wilgocią, temperaturą i słońcem

Wilgoć nie musi od razu zalewać obudowy, żeby zrobić szkody. Czasem wystarczy skraplanie pary, nieszczelny przepust albo zbyt mała odległość od źródła ciepła. Jeśli montuję skrzynkę w garażu, kotłowni albo na zewnątrz, najpierw sprawdzam, czy miejsce nie pracuje termicznie i czy nie zbiera się tam para wodna. Obudowa z dobrym IP, ale bez sensownego montażu, i tak zacznie sprawiać kłopoty.

• Nie montuję jej nad rurami, bojlerem ani innym źródłem wilgoci, jeśli da się tego uniknąć.
• W obudowach zewnętrznych stosuję dławnice kablowe, które naprawdę uszczelniają wejście przewodu.
• Zostawiam miejsce na swobodny przepływ powietrza, bo przepełniona rozdzielnica grzeje się szybciej.
• Chronię plastik przed słońcem, jeśli producent nie przewidział odporności UV.
• Jeśli skrzynka stoi na elewacji, wolę daszek lub osłonę niż liczenie, że uszczelka wszystko załatwi.

Przy dłuższym obciążeniu nawet kilka stopni różnicy robi znaczenie. Ja zwykle zostawiam co najmniej 20-30% wolnej przestrzeni modułowej, bo później bardzo to ułatwia rozbudowę i serwis. Gdy to działa, zostają już tylko błędy montażowe, które najczęściej psują cały efekt.

Najczęstsze błędy przy zabezpieczaniu rozdzielnicy

Najwięcej problemów nie bierze się z samej aparatury, tylko z pośpiechu przy montażu. Widziałem skrzynki formalnie „dobre”, ale praktycznie niewygodne, nieszczelne albo zwyczajnie zbyt małe. To są rzeczy, które wychodzą dopiero po kilku miesiącach, gdy zaczynają się awarie, dołożenie nowych obwodów albo pierwsze zawilgocenie po zimie.

• Zbyt mała obudowa - brak miejsca na przewody i kolejne moduły kończy się chaosem.
• Źle dobrany stopień ochrony - wnętrze wygląda dobrze, ale warunki w garażu lub na zewnątrz szybko je niszczą.
• Brak zamka lub źle dobrany zamek - dzieci, goście albo osoby postronne mają zbyt łatwy dostęp.
• Nieszczelne przepusty - każdy nieuszczelniony otwór osłabia całą obudowę.
• Mieszanie przewodów bez porządku - późniejszy serwis trwa dłużej i łatwiej o błąd.
• Brak opisów obwodów - znalezienie właściwego wyłącznika w awarii zajmuje za dużo czasu.

Jeżeli ktoś planuje w domu pompę ciepła, ładowarkę do auta albo rozbudowę PV, te błędy robią się jeszcze bardziej kosztowne. To naturalnie prowadzi do kosztów, bo właśnie one najczęściej decydują, czy modernizować obudowę od razu, czy robić to etapami.

Ile to kosztuje i kiedy wymiana ma sens

Orientacyjnie na rynku widać dziś taki układ cen: małe hermetyczne obudowy IP65 zaczynają się mniej więcej od 80-150 zł, rozdzielnice natynkowe z zamkiem zwykle kosztują 150-400 zł, a kompletne rozdzielnice fotowoltaiczne DC z ochroną przepięciową najczęściej mieszczą się w widełkach 300-1000 zł. Do tego trzeba doliczyć aparaturę, przewody, dławnice i robociznę elektryka, jeśli modernizacji nie robi się samodzielnie w ramach projektu.

Wymianę traktuję jako konieczną, gdy obudowa pęka, drzwiczki nie domykają się, uszczelka sparciała albo stopień ochrony nie odpowiada już miejscu montażu. Tak samo wtedy, gdy do instalacji dochodzą nowe duże odbiory i stara skrzynka zwyczajnie przestaje mieć rezerwę. Na koniec zostaje jeszcze kontrola po montażu i przy kolejnych zmianach, bo to ona domyka cały proces.

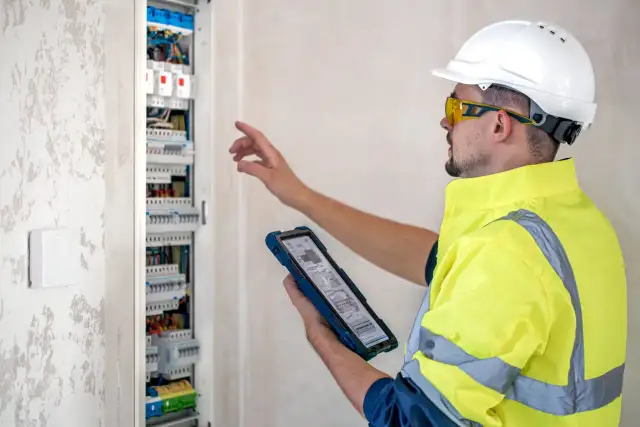

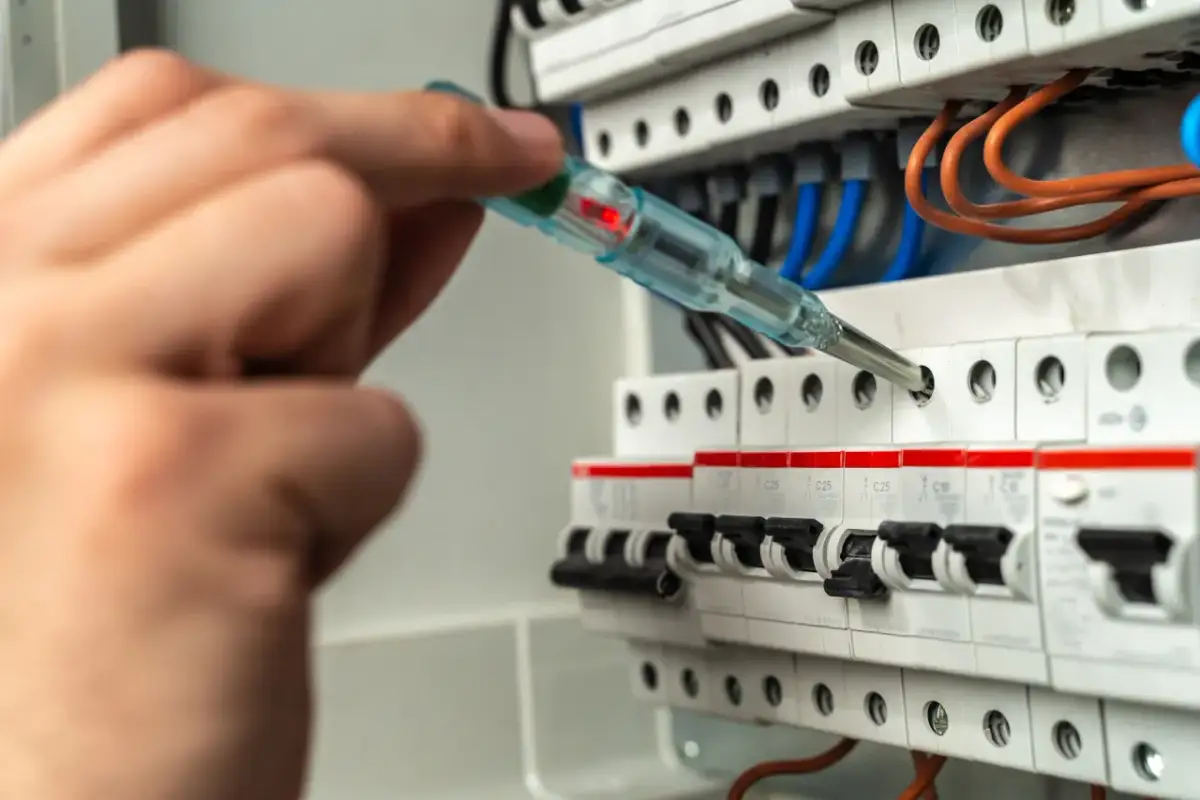

Co sprawdzam przy odbiorze i przy kolejnych modernizacjach

Jeśli mam ocenić rozdzielnicę po montażu, nie zaczynam od ładnego wyglądu. Najpierw patrzę, czy wszystko jest czytelne, szczelne i bezpieczne w codziennym użyciu. Jak przypomina GUNB, instalacje elektryczne w budynkach podlegają okresowej kontroli co najmniej raz na 5 lat, ale elementy narażone na warunki zewnętrzne warto sprawdzać częściej niż tylko „na papierze”.

• Czy obwody są opisane w sposób trwały i zrozumiały.
• Czy drzwi domykają się bez oporu, a zamek rzeczywiście ogranicza dostęp.
• Czy przewody nie są ściśnięte i mają prawidłowo wykonane wprowadzenia.
• Czy wewnątrz zostało miejsce na przyszłe obwody i serwis.
• Czy po uruchomieniu obudowa nie nagrzewa się nadmiernie.
• Czy po deszczu, mrozie lub wysokiej temperaturze nie pojawiają się ślady wilgoci.

W praktyce najlepiej działa prosta zasada: zamontować rozdzielnicę raz, ale od początku z zapasem, porządkiem i warunkami dopasowanymi do miejsca. Wtedy ochrona nie jest tylko dodatkiem, lecz elementem, który realnie wydłuża życie całej instalacji i ułatwia każdą późniejszą rozbudowę.
