Różnica między charakterystyką B i C nie sprowadza się do literki na obudowie. To decyzja o tym, jak szybko zabezpieczenie ma zadziałać przy przeciążeniu i zwarciu, a więc o tym, czy obwód będzie chroniony bez niepotrzebnych wyłączeń. Przy wyborze między B i C, czyli w praktyce przy pytaniu o bezpiecznik b czy c, patrzę przede wszystkim na prąd rozruchowy, długość obwodu i to, co mówi producent urządzenia.
Najkrótsza odpowiedź przed wyborem
- B zadziała szybciej, bo jego wyzwalanie magnetyczne zaczyna się zwykle przy 3-5 × In.
- C jest bardziej tolerancyjna na krótkie skoki prądu, bo działa zwykle przy 5-10 × In.
- Do grzałek, oświetlenia i wielu obwodów domowych częściej pasuje B, a do pomp, sprężarek i części urządzeń elektronicznych C.
- W fotowoltaice charakterystykę dobiera się po stronie AC, ale zawsze zgodnie z instrukcją falownika i parametrami przewodu.
- Jeśli obwód jest długi albo ma słaby prąd zwarciowy na końcu, zbyt „twarde” C może być gorszym wyborem niż B.
Co oznaczają litery B i C na wyłączniku nadprądowym

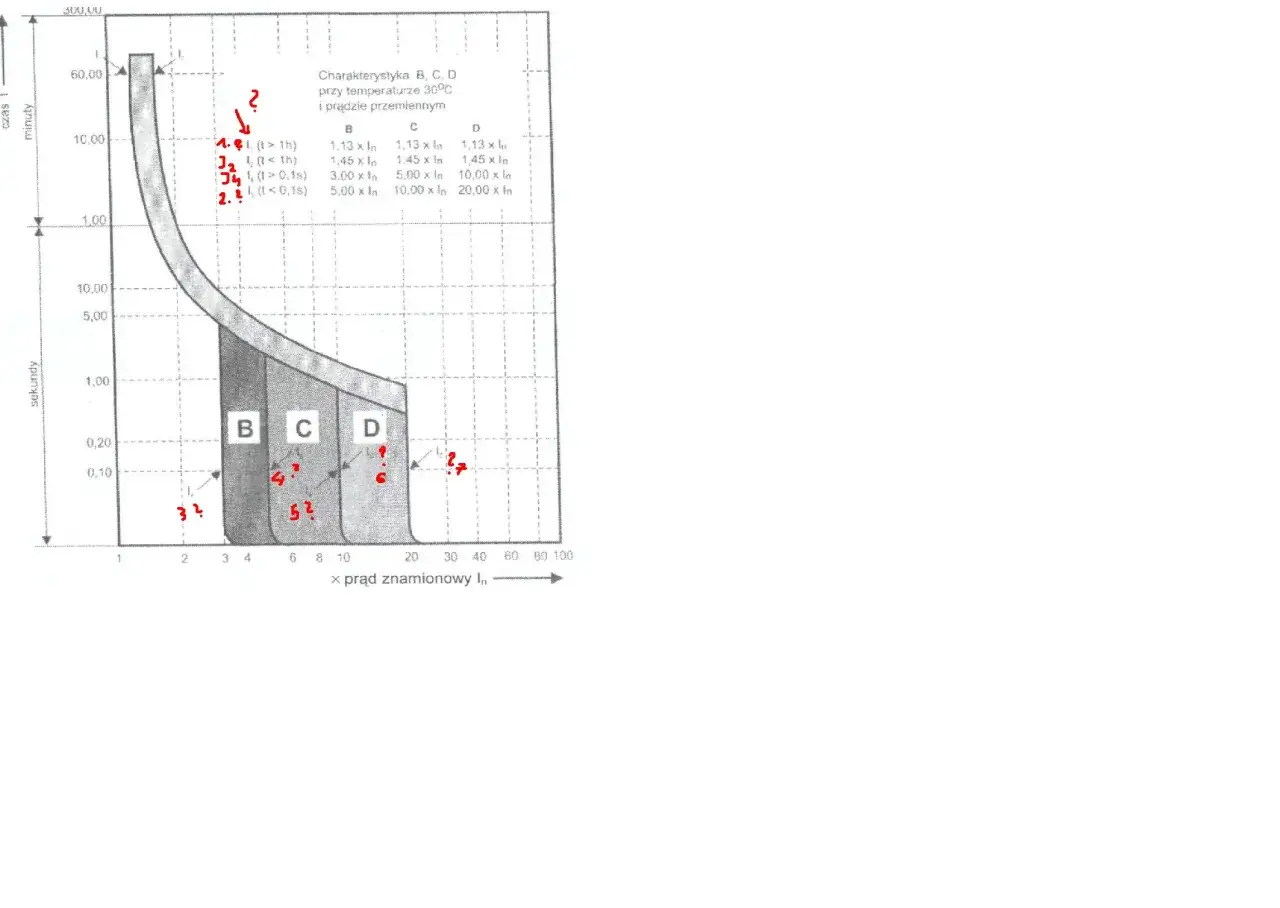

W praktyce mówimy o wyłączniku nadprądowym, a nie o klasycznym bezpieczniku topikowym. Litera B lub C opisuje charakterystykę czasowo-prądową, czyli to, przy jakim skoku prądu aparat ma zadziałać natychmiast po stronie magnetycznej. Część termiczna odpowiada za przeciążenie, a część magnetyczna za zwarcie.
| Charakterystyka | Zakres zadziałania magnetycznego | Jak to rozumieć |
|---|---|---|
| B | 3-5 × In | Reaguje szybciej, więc lepiej chroni obwody z małym prądem rozruchowym. |
| C | 5-10 × In | Lepiej znosi krótkie impulsy prądowe przy starcie urządzeń. |
In oznacza prąd znamionowy, na przykład 16 A w aparacie B16 albo C16. Prąd udarowy to z kolei krótki, wysoki skok poboru przy uruchomieniu silnika, zasilacza albo drivera LED. Nie ma tu „lepsze” i „gorsze” w oderwaniu od instalacji, jest tylko lepsze dopasowanie do konkretnego obciążenia. Gdy już wiadomo, co oznacza sama literka, łatwiej przejść do praktycznego wyboru w konkretnych obwodach.
Kiedy B, a kiedy C ma więcej sensu
Ja zwykle zaczynam od dwóch pytań: czy urządzenie ma wyraźny prąd rozruchowy i czy obwód jest na tyle „mocny”, żeby w razie zwarcia wyłącznik zadziałał szybko. Dopiero potem patrzę na etykietę. W rozdzielnicach mieszkalnych najczęściej spotykam B10, B16 i C16, ale sam napis niczego jeszcze nie przesądza.
| Obwód | Częściej wybieram | Dlaczego | Na co uważać |
|---|---|---|---|
| Grzałki, czajnik, piekarnik, klasyczne obciążenia rezystancyjne | B | Skoki prądu są małe, więc nie trzeba dużej tolerancji na rozruch. | Jeśli obwód jest bardzo długi, sprawdź warunki zwarciowe. |
| Płyta indukcyjna | zgodnie z instrukcją, często B albo C | Duże znaczenie ma sposób podłączenia i dopuszczalne zabezpieczenie z karty urządzenia. | Nie dobieraj po samej mocy na tabliczce znamionowej. |
| Oświetlenie LED z wieloma driverami | B lub C | Przy pojedynczych oprawach B zwykle wystarczy, przy większej liczbie zasilaczy C bywa spokojniejsze. | Problemem bywa łączny prąd udarowy, nie sam pobór ciągły. |
| Pompy, sprężarki, klimatyzacja, hydrofor | C | Urządzenia z silnikiem mają wyższy rozruch i B potrafi wybijać zbyt łatwo. | Trzeba sprawdzić realny prąd rozruchowy, nie zgadywać po mocy znamionowej. |
| Elektronika mocy, UPS, część falowników | często C | Układy z kondensatorami i filtrami EMI potrafią brać krótki impuls prądu. | Zawsze sprawdzaj dokumentację, bo nie każdy producent dopuszcza ten sam wariant. |
| Długi obwód z małym prądem zwarciowym na końcu | B | Szybsza charakterystyka daje większą szansę na prawidłowe wyłączenie przy zwarciu. | To jeden z przypadków, w których C może być zbyt „leniwe”. |
C nie jest „mocniejsze”. Jest po prostu bardziej odporne na chwilowy impuls. Jeśli ten impuls jest normalny, C pomaga. Jeśli obwód już na granicy zapewnia poprawne wyłączenie przy zwarciu, C może pogorszyć sytuację. Tę granicę wyznaczają m.in. impedancja pętli zwarcia, długość przewodu i warunki zasilania, a nie sama nazwa aparatu. To właśnie dlatego wybór w domu i w instalacji PV wygląda trochę inaczej niż w teorii katalogowej, a przy projektowaniu warto przejść do kolejnego kroku, czyli do samej instalacji.
Jak dobrać charakterystykę do domu, garażu i fotowoltaiki
W instalacjach, które przeglądam, najwięcej nieporozumień pojawia się przy nowoczesnych odbiornikach: pompach ciepła, falownikach, magazynach energii, LED-ach i zasilaczach impulsowych. W tych układach liczy się nie tylko moc urządzenia, ale też to, jak zachowuje się ono przez pierwszą sekundę po starcie. Na stronie AC fotowoltaiki dobiera się wyłącznik nadprądowy, na stronie DC obowiązują inne zabezpieczenia, więc tych dwóch światów nie wolno mieszać.
| Obszar instalacji | Najczęstszy kierunek | Dlaczego to ma sens |
|---|---|---|
| Obwody grzewcze i klasyczne gniazda bez dużego rozruchu | B | Obciążenie jest przewidywalne, a obwód ma wyłączać się szybko przy zwarciu. |
| Pompa ciepła, hydrofor, klimatyzator, sprężarka | C | Silnik i elektronika startowa generują wyższy prąd udarowy. |
| Łańcuch opraw LED, zasilacze, driver LED | B lub C | Zależy od liczby opraw i łącznego impulsu przy załączeniu. |
| Płyta indukcyjna | zależnie od producenta, często B albo C | Liczy się układ zasilania 1-fazowy, 2-fazowy lub 3-fazowy oraz dopuszczalne zabezpieczenie z instrukcji. |
| Falownik PV po stronie AC | B albo C zgodnie z instrukcją | Trzeba uwzględnić prąd ciągły, warunki zwarciowe i zalecenia producenta. |
| Magazyn energii, UPS, układy z dużymi kondensatorami | często C | Impuls przy ładowaniu kondensatorów bywa większy niż w zwykłym obwodzie domowym. |
Po stronie DC fotowoltaiki temat wygląda inaczej. Tam nie szuka się charakterystyki B lub C, tylko odpowiednich bezpieczników i rozłączników DC, często typu gPV, czyli topikowych bezpieczników przeznaczonych do obwodów fotowoltaicznych, albo urządzeń wskazanych przez producenta systemu. W praktyce najbezpieczniejsza zasada brzmi: nie przenoś automatycznie rozwiązań z obwodu domowego do instalacji PV. To, co działa przy oświetleniu, nie musi być dobre dla stringów, falownika czy magazynu energii.
Jeśli ktoś próbuje dobrać zabezpieczenie do falownika „na oko”, zwykle kończy się to albo zbędnym wyzwalaniem, albo zbyt dużym zaufaniem do aparatu, który przy zwarciu ma zadziałać za późno. Właśnie dlatego producent urządzenia i projekt instalacji są tu ważniejsze niż ogólna zasada z forum. Gdy ta część jest jasna, łatwiej zauważyć błędy, które psują nawet pozornie poprawny dobór.
Najczęstsze błędy, które kosztują najwięcej nerwów
- Wymiana B na C bez obliczeń - jeśli prąd zwarciowy na końcu obwodu jest zbyt mały, C może nie odłączyć zasilania wystarczająco szybko.
- Ukrywanie przeciążenia „mocniejszą” literą - C nie naprawia źle dobranego obciążenia ani zbyt cienkiego przewodu.
- Ignorowanie zdolności wyłączania - aparat musi poradzić sobie z przewidywanym prądem zwarciowym, na przykład 6 kA albo 10 kA, a nie tylko z prądem roboczym.
- Pomijanie prądu udarowego wielu odbiorników naraz - pojedyncza oprawa LED bywa bezproblemowa, ale dziesięć zasilaczy załączonych jednocześnie już nie.
- Mieszanie pojęć - wyłącznik nadprądowy, bezpiecznik topikowy i RCD to trzy różne urządzenia, które pełnią różne funkcje.
Do tego dochodzi selektywność, czyli taka współpraca zabezpieczeń, w której wyłącza się tylko najbliższy problemu obwód. To szczególnie ważne w rozdzielnicach, gdzie jeden błąd nie powinien odcinać zasilania całemu domowi. Jeśli ktoś dobiera B albo C wyłącznie po to, by „przestało wybijać”, zwykle naprawia objaw, nie przyczynę. Dlatego przed montażem warto przejść przez prosty test, który porządkuje decyzję bez zgadywania.
Prosty test, który porządkuje wybór
Ja przy takim wyborze przechodzę przez cztery kroki i dopiero wtedy decyduję, czy sens ma B, czy C:
- sprawdzam prąd znamionowy urządzenia i jego prąd rozruchowy,
- patrzę na długość przewodu i przekrój kabla,
- porównuję to z instrukcją falownika, pompy albo zasilacza,
- jeśli obwód jest nietypowy, zlecam pomiar impedancji pętli zwarcia i ocenę selektywności.
Moja zasada jest prosta: B wybieram wtedy, gdy zależy mi na szybszej i bardziej czułej reakcji, a C wtedy, gdy obwód ma normalny impuls startowy i trzeba ograniczyć fałszywe zadziałania. W instalacjach domowych i fotowoltaicznych największą różnicę robi nie sama litera, tylko to, czy aparat pasuje do kabla, odbiornika i warunków zwarciowych. Jeśli te trzy rzeczy są spójne, wybór przestaje być zgadywaniem, a staje się normalnym, technicznym doborem.
