Właściwy dobór bezpiecznika (wyłącznika nadprądowego) to fundament bezpieczeństwa każdej instalacji elektrycznej. Ten praktyczny poradnik przeprowadzi Cię krok po kroku przez proces obliczania i wybierania odpowiedniego zabezpieczenia, co pozwoli Ci uniknąć kosztownych awarii sprzętu i, co najważniejsze, zapewni ochronę przed ryzykiem pożaru.
Bezpieczny dom zaczyna się od właściwego bezpiecznika kluczowe zasady doboru wyłączników nadprądowych
- Podstawowe wzory na obliczanie prądu znamionowego dla instalacji jedno- i trójfazowych: I = P / U (jednofazowe) oraz I = P / (U * √3) (trójfazowe).
- Konieczność uwzględnienia współczynnika bezpieczeństwa (ok. 15-25%) i wyboru najbliższej dostępnej wartości bezpiecznika z typoszeregu (np. 6A, 10A, 16A).
- Różnice między charakterystykami B (3-5x In), C (5-10x In) i D (10-20x In) oraz ich zastosowanie w zależności od rodzaju obciążenia.
- Kluczową rolę przekroju przewodów w bezpieczeństwie instalacji bezpiecznik musi być dopasowany do kabla.
- Najczęstsze błędy, których należy unikać: "watowanie" bezpieczników, ignorowanie prądu rozruchowego urządzeń, mylenie bezpiecznika z wyłącznikiem różnicowoprądowym.
Rola bezpiecznika: Więcej niż tylko "korek"
Bezpiecznik, a bardziej precyzyjnie wyłącznik nadprądowy, to nie jest zwykły "korek", który wymieniamy, gdy coś przestanie działać. To kluczowy element zabezpieczający całą instalację elektryczną przed skutkami nadmiernego przepływu prądu. Jego głównym zadaniem jest ochrona przed przeciążeniem sytuacją, gdy pobór mocy przez podłączone urządzenia przekracza dopuszczalną wartość dla danego obwodu oraz przed zwarciem, czyli nagłym, bardzo silnym przepływem prądu spowodowanym bezpośrednim połączeniem przewodów fazowego i neutralnego. Działanie bezpiecznika polega na przerwaniu obwodu elektrycznego, gdy prąd osiągnie niebezpieczny poziom, chroniąc w ten sposób przewody przed przegrzaniem i zapobiegając potencjalnym pożarom.
Skutki błędnego doboru: Od spalonego sprzętu po ryzyko pożaru
Nieprawidłowy dobór bezpiecznika może mieć bardzo poważne konsekwencje. Jeśli wybierzemy zabezpieczenie o zbyt wysokiej wartości prądu znamionowego w stosunku do obciążenia lub przekroju przewodów, nie zadziała ono w odpowiednim momencie. Może to prowadzić do przegrzewania się kabli, uszkodzenia izolacji, a w skrajnych przypadkach nawet do zapłonu materiałów łatwopalnych znajdujących się w pobliżu instalacji, co stanowi bezpośrednie ryzyko pożaru. Z drugiej strony, bezpiecznik o zbyt niskiej wartości będzie nadmiernie reagował na normalne obciążenie, powodując częste, nieuzasadnione wyłączenia i frustrację użytkownika. Dodatkowo, zbyt mały bezpiecznik może nie pozwolić na prawidłowe działanie urządzeń o wyższym prądzie rozruchowym, takich jak silniki, prowadząc do ich uszkodzenia.
Jak obliczyć prąd znamionowy urządzenia i dobrać bezpiecznik
Instalacja jednofazowa (230V): Wzór, który musi znać każdy
Podstawą doboru bezpiecznika jest obliczenie prądu znamionowego, jaki będzie pobierał dane urządzenie lub obwód. Dla najczęściej spotykanych w domach instalacji jednofazowych o napięciu 230V, kluczowy jest prosty wzór: I = P / U. W tym wzorze:
- I oznacza prąd znamionowy w amperach (A), który chcemy obliczyć.
- P to moc urządzenia lub sumaryczna moc wszystkich urządzeń w obwodzie, wyrażona w watach (W).
- U to napięcie w obwodzie, czyli standardowo 230V.
Po obliczeniu teoretycznego prądu, niezwykle ważne jest zastosowanie współczynnika bezpieczeństwa. Zazwyczaj przyjmuje się margines około 15-25% większy niż obliczony prąd. Pozwala to na uwzględnienie ewentualnych chwilowych wzrostów poboru mocy i zapewnia pewien zapas. Następnie, z obliczonej wartości (np. 11,5A po dodaniu marginesu), wybieramy najbliższą dostępną wartość bezpiecznika z typoszeregu, czyli 16A. Nigdy nie wybieramy wartości pośredniej ani niższej. Bezpiecznik musi być zawsze o stopień wyższy niż obliczone obciążenie z marginesem, ale nie wyższy niż dopuszczalny dla danego przekroju przewodu.
Praktyczny przykład: Dobieramy bezpiecznik dla czajnika i piekarnika
Przyjrzyjmy się dwóm popularnym urządzeniom domowym:
-
Czajnik elektryczny o mocy 2000W:
- Obliczamy prąd: I = 2000W / 230V ≈ 8,7A.
- Dodajemy współczynnik bezpieczeństwa (np. 20%): 8,7A * 1,20 ≈ 10,44A.
- Wybieramy najbliższą wartość z typoszeregu: 10A. W tym przypadku bezpiecznik 10A będzie odpowiedni.
-
Piekarnik elektryczny o mocy 3000W:
- Obliczamy prąd: I = 3000W / 230V ≈ 13,04A.
- Dodajemy współczynnik bezpieczeństwa (np. 20%): 13,04A * 1,20 ≈ 15,65A.
- Wybieramy najbliższą wartość z typoszeregu: 16A. Dla piekarnika potrzebujemy bezpiecznika 16A.
Pamiętaj, że te obliczenia dotyczą pojedynczych urządzeń. Jeśli planujesz podłączyć kilka urządzeń do jednego obwodu, musisz zsumować ich moce przed dokonaniem obliczeń.
Instalacja trójfazowa (400V, "siła"): Kiedy i jak stosować wzór z √3?
W przypadku instalacji trójfazowych, które często spotykamy w budynkach wielorodzinnych, warsztatach czy przy zasilaniu większych urządzeń, napięcie międzyfazowe wynosi 400V. Do obliczenia prądu pobieranego przez urządzenia trójfazowe stosujemy zmodyfikowany wzór: I = P / (U * √3). Tutaj:
- I to prąd znamionowy w amperach (A).
- P to moc urządzenia lub sumaryczna moc obciążenia, wyrażona w watach (W).
- U to napięcie międzyfazowe, czyli 400V.
- √3 (pierwiastek z trzech) to stała matematyczna, wynosząca w przybliżeniu 1,732.
Współczynnik √3 pojawia się dlatego, że moc w obwodzie trójfazowym jest rozłożona na trzy fazy, a ten czynnik uwzględnia tę zależność. Podobnie jak w przypadku instalacji jednofazowych, po obliczeniu prądu należy dodać współczynnik bezpieczeństwa i wybrać najbliższą wartość bezpiecznika z typoszeregu.
Przykład dla zaawansowanych: Obliczanie bezpiecznika dla silnika 4 kW
Załóżmy, że mamy do zabezpieczenia silnik trójfazowy o mocy 4 kW (czyli 4000W). Silniki elektryczne charakteryzują się wysokim prądem rozruchowym, co będziemy uwzględniać później przy wyborze charakterystyki, ale najpierw obliczmy prąd znamionowy:
- Obliczamy prąd znamionowy: I = 4000W / (400V * √3) = 4000W / (400V * 1,732) ≈ 4000W / 692,8V ≈ 5,77A.
- Dodajemy współczynnik bezpieczeństwa (np. 25%): 5,77A * 1,25 ≈ 7,21A.
- Wybieramy najbliższą wartość z typoszeregu: Najbliższa dostępna wartość to 10A.
- Wybieramy charakterystykę: Ze względu na prąd rozruchowy silnika, bezpiecznik o charakterystyce B byłby zbyt czuły. Należy wybrać bezpiecznik o charakterystyce C lub nawet D. W tym przypadku, bezpiecznik C10 byłby dobrym wyborem.
Ten przykład pokazuje, że dobór bezpiecznika to nie tylko matematyka, ale także zrozumienie specyfiki pracy chronionego urządzenia.

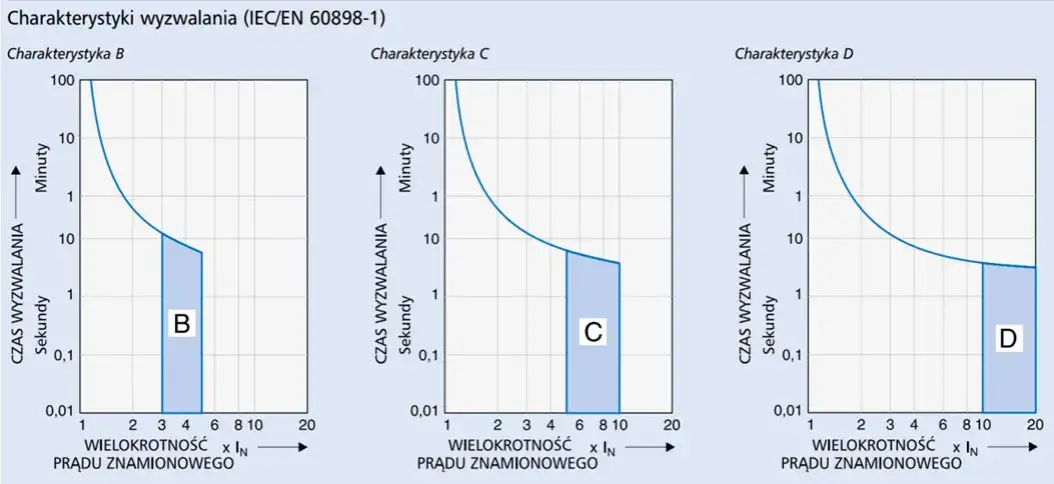

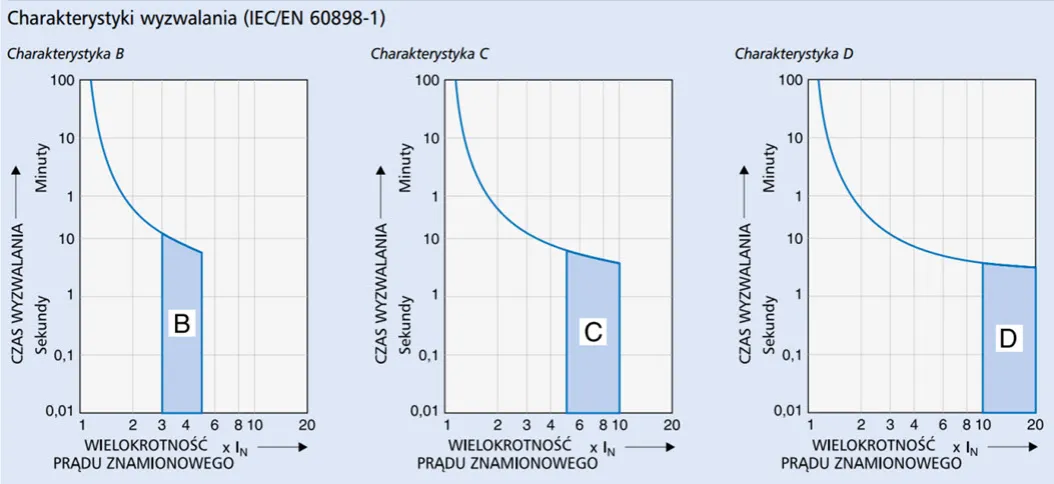

Charakterystyki wyłączników nadprądowych B, C, D który wybrać?
Charakterystyka B: Ochrona dla Twoich gniazdek i oświetlenia
Wyłączniki nadprądowe o charakterystyce B są najczęściej stosowane w instalacjach domowych do zabezpieczania obwodów oświetleniowych oraz standardowych gniazd wtykowych. Ich mechanizm wyzwalacza termicznego i elektromagnetycznego jest skalibrowany tak, aby zadziałać przy prądzie płynącym przez obwód, który jest od 3 do 5 razy większy od prądu znamionowego bezpiecznika (tzw. prąd zadziałania). Oznacza to, że bezpiecznik B16 zadziała przy prądzie zwarciowym rzędu 48-80A. Są one idealne tam, gdzie nie występują urządzenia generujące wysokie prądy rozruchowe, czyli np. żarówki, telewizory, komputery, ładowarki.
Charakterystyka C: Uniwersalne rozwiązanie dla urządzeń z silnikiem (pralka, odkurzacz)
Charakterystyka C jest znacznie bardziej uniwersalna i stanowi najczęściej wybierane zabezpieczenie w gospodarstwach domowych, szczególnie dla obwodów, do których podłączone są urządzenia z silnikami elektrycznymi. Silniki, podczas rozruchu, pobierają znacznie większy prąd niż podczas pracy ciągłej. Wyłącznik o charakterystyce C jest zaprojektowany tak, aby wytrzymać te chwilowe, wyższe wartości prądu, zadziałając dopiero przy prądzie od 5 do 10 razy większym od prądu znamionowego. Bezpiecznik C16 zadziała przy prądzie zwarciowym rzędu 80-160A. Dlatego też jest to dobry wybór dla pralek, zmywarek, odkurzaczy, lodówek, pomp centralnego ogrzewania czy małych transformatorów.
Charakterystyka D: Zabezpieczenie do zadań specjalnych w garażu i warsztacie
Wyłączniki nadprądowe o charakterystyce D są przeznaczone do ochrony obwodów, w których pracują urządzenia generujące bardzo wysokie prądy rozruchowe. Mowa tu przede wszystkim o dużych silnikach elektrycznych (np. w kompresorach, maszynach przemysłowych), spawarkach transformatorowych czy urządzeniach medycznych. Charakterystyka D zapewnia, że bezpiecznik zadziała dopiero przy prądzie od 10 do 20 razy większym od prądu znamionowego. Bezpiecznik D16 zadziała przy prądzie zwarciowym rzędu 160-320A. Są one rzadziej spotykane w typowych instalacjach domowych, a częściej w zastosowaniach przemysłowych i warsztatowych.
Jak odczytać oznaczenia na wyłączniku nadprądowym?
Odczytanie oznaczeń na wyłączniku nadprądowym jest proste i kluczowe dla prawidłowego doboru. Na obudowie każdego wyłącznika znajdziemy kombinację litery i liczby, na przykład B16 lub C25. Litera (B, C, D) oznacza właśnie wspomnianą wcześniej charakterystykę wyzwalania, która informuje nas o tym, jak wielokrotność prądu znamionowego jest potrzebna do zadziałania zabezpieczenia w przypadku zwarcia. Liczba (16, 25) oznacza prąd znamionowy wyłącznika w amperach (A). Jest to maksymalny prąd, jaki obwód może bezpiecznie przewodzić w sposób ciągły, bez zadziałania zabezpieczenia termicznego. Zatem B16 oznacza wyłącznik o charakterystyce B i prądzie znamionowym 16A.
Praktyczny dobór bezpieczników w różnych scenariuszach
Bezpieczniki w domowej rozdzielnicy: Jakie wartości do jakich obwodów?
W typowej domowej rozdzielnicy elektrycznej stosuje się różne rodzaje bezpieczników, dopasowane do specyfiki poszczególnych obwodów. Oto kilka ogólnych zaleceń:
| Typ obwodu | Zalecana wartość bezpiecznika i charakterystyka |
|---|---|
| Oświetlenie (żarówki, LED) | B6 lub B10 (zależnie od liczby punktów świetlnych) |
| Gniazdka ogólnego przeznaczenia (pokój, przedpokój) | B16 |
| Obwody kuchenne (np. zasilanie lodówki, drobnego AGD) | B16 lub C16 (jeśli planujemy podłączyć coś o większym prądzie rozruchowym) |
| Obwody specjalne (np. zasilanie płyty indukcyjnej, piekarnika) | C16, C20, C25 (zależnie od mocy urządzenia, zawsze zgodnie z instrukcją producenta i przekrojem przewodu) |
| Łazienka (gniazdka, oświetlenie) | B16 (zawsze w połączeniu z wyłącznikiem różnicowoprądowym!) |
| Pralka, zmywarka, suszarka | C16 |
Ważne: Powyższe zalecenia są ogólne. Kluczowe jest zawsze dopasowanie wartości bezpiecznika do przekroju przewodów instalacji oraz do wymagań konkretnych urządzeń. W przypadku wątpliwości, zawsze konsultuj się z elektrykiem.
Silniki i urządzenia warsztatowe: Jak poradzić sobie z prądem rozruchowym?
Dobór zabezpieczeń do silników elektrycznych i innych urządzeń warsztatowych, które charakteryzują się znacznym prądem rozruchowym, wymaga szczególnej uwagi. Jak już wspominałem, silnik podczas startu może pobierać prąd wielokrotnie większy od znamionowego. Użycie bezpiecznika o charakterystyce B w takim przypadku niemal na pewno skutkowałoby jego natychmiastowym wyłączeniem przy każdym uruchomieniu. Dlatego w takich sytuacjach niezbędne jest stosowanie bezpieczników o charakterystyce C lub D. Pozwalają one na swobodny rozruch silnika, jednocześnie chroniąc instalację przed przeciążeniem i zwarciem. Przykładem może być silnik trójfazowy o mocy 5 kW, dla którego, po uwzględnieniu prądu rozruchowego i współczynnika bezpieczeństwa, często stosuje się bezpiecznik C16. Jest to kompromis między zapewnieniem możliwości rozruchu a ochroną instalacji.
A co z fotowoltaiką? Specyfika zabezpieczeń po stronie DC i AC
Instalacje fotowoltaiczne (PV) wprowadzają dodatkową złożoność w kwestii doboru zabezpieczeń. Musimy rozróżnić dwa rodzaje obwodów: stałoprądowy (DC) i zmiennoprądowy (AC). Zabezpieczenia po stronie DC, czyli między panelami słonecznymi a falownikiem, muszą być dostosowane do specyfiki prądu stałego, który zachowuje się inaczej niż prąd zmienny. Chronią one panele i falownik przed przepięciami i ewentualnymi zwarciami. Z kolei zabezpieczenia po stronie AC chronią instalację domową i sieć energetyczną przed skutkami pracy falownika i ewentualnymi zakłóceniami. W Polsce rośnie świadomość, że standardowe zabezpieczenia mogą nie być wystarczające, dlatego coraz częściej stosuje się dedykowane rozwiązania dla PV, często wymagające wiedzy specjalistycznej i zgodności z najnowszymi normami.
Unikaj tych błędów: Najczęstsze pomyłki przy doborze bezpieczników
Błąd #1: "Wzmocnienie" bezpiecznika, bo stary ciągle wybija
To chyba najczęstszy i najbardziej niebezpieczny błąd. Gdy bezpiecznik zaczyna zbyt często wyłączać obwód, pokusa wymiany go na "mocniejszy" (o wyższej wartości prądu znamionowego) jest ogromna. Niestety, jest to droga donikąd. Częste wybijanie bezpiecznika jest sygnałem, że w obwodzie dzieje się coś nie tak albo jest on przeciążony, albo występuje ukryte zwarcie, albo uszkodzony jest sam bezpiecznik. Wymiana na mocniejszy odpowiednik sprawia, że zabezpieczenie przestaje pełnić swoją funkcję ochronną. Przewody mogą się przegrzewać, izolacja niszczyć, a ryzyko pożaru drastycznie wzrasta, ponieważ bezpiecznik zadziała dopiero przy znacznie wyższym prądzie, który może być już niebezpieczny dla instalacji.
Błąd #2: Ignorowanie przekroju przewodów prosta droga do przegrzania instalacji
Dobór bezpiecznika musi być zawsze ściśle powiązany z przekrojem przewodów, które chroni. Każdy kabel ma określoną maksymalną obciążalność prądową, zależną od jego grubości, materiału (miedź/aluminium) i sposobu ułożenia. Jeśli dobierzemy bezpiecznik o wartości znacznie przekraczającej to, co może bezpiecznie przenieść dany przewód, będziemy mieli sytuację, w której kabel zacznie się przegrzewać, topić, a nawet może się zapalić, zanim bezpiecznik w ogóle zareaguje. Dlatego tak ważne jest, aby przy modernizacji instalacji lub podłączaniu nowych, mocniejszych urządzeń, sprawdzić, czy istniejące przewody są odpowiednie, a bezpiecznik dobrać do nich, a nie tylko do mocy urządzenia.
Błąd #3: Stosowanie charakterystyki B do urządzeń o dużym prądzie rozruchowym
Jak już wielokrotnie podkreślałem, urządzenia takie jak silniki elektryczne (w pralkach, odkurzaczach, pompach, narzędziach warsztatowych) pobierają podczas rozruchu prąd znacznie wyższy niż znamionowy. Bezpieczniki o charakterystyce B są zaprojektowane do obwodów o stabilnym obciążeniu. Stosowanie ich do urządzeń z silnikami prowadzi do nieuzasadnionych wyłączeń zabezpieczenia przy każdym uruchomieniu. Co gorsza, jeśli taki bezpiecznik jakimś cudem nie zadziała przy rozruchu, a następnie wystąpi zwarcie, jego charakterystyka może nie zapewnić wystarczająco szybkiej ochrony, co zwiększa ryzyko uszkodzenia instalacji.
Błąd #4: Mylenie wyłącznika nadprądowego z różnicowoprądowym
To częste nieporozumienie, które może mieć tragiczne skutki. Wyłącznik nadprądowy (ten, o którym mówimy w tym artykule) chroni instalację przed przeciążeniem i zwarciem. Natomiast wyłącznik różnicowoprądowy (potocznie nazywany "różnicówką") chroni ludzi i zwierzęta przed porażeniem prądem elektrycznym. Działa on na zasadzie wykrywania różnicy prądu płynącego w przewodzie fazowym i powracającego w neutralnym jeśli ta różnica jest znacząca, oznacza to, że prąd "ucieka" przez niepożądaną drogę (np. przez ciało człowieka), a wyłącznik natychmiast przerywa obwód. Oba typy zabezpieczeń są kluczowe dla bezpieczeństwa i zazwyczaj instaluje się je w rozdzielnicy obok siebie.
Kalkulatory doboru bezpieczników czy warto z nich korzystać?
W internecie można znaleźć wiele kalkulatorów online, które mają pomóc w doborze bezpieczników. Mogą one być przydatne do wstępnych, orientacyjnych obliczeń, zwłaszcza jeśli potrzebujemy szybkiej podpowiedzi przy prostym urządzeniu. Jednakże, należy podchodzić do nich z dużą ostrożnością. Kalkulatory te zazwyczaj opierają się na podstawowych wzorach i nie uwzględniają wszystkich czynników, które są kluczowe w praktyce: specyfiki danego typu instalacji, sposobu ułożenia przewodów, stanu technicznego instalacji, czy też dokładnych wymagań producenta urządzenia. Nigdy nie powinny zastępować one wiedzy i doświadczenia wykwalifikowanego elektryka, który jest w stanie ocenić wszystkie niuanse i zapewnić rzeczywiste bezpieczeństwo instalacji zgodnie z obowiązującymi normami.
Przeczytaj również: Bezpiecznik B16 co oznacza? Kluczowe informacje i zastosowania
Podsumowanie i kluczowe wnioski: Twój przewodnik po bezpiecznych bezpiecznikach
Mam nadzieję, że ten szczegółowy poradnik rozwiał wszelkie Twoje wątpliwości dotyczące doboru bezpieczników. Teraz wiesz, jak samodzielnie obliczyć potrzebny prąd znamionowy, dlaczego charakterystyka wyłącznika ma tak ogromne znaczenie i jakie błędy należy bezwzględnie unikać, aby zapewnić bezpieczeństwo swojej instalacji elektrycznej.
- Pamiętaj o podstawowych wzorach: I = P / U dla 230V i I = P / (U * √3) dla 400V, zawsze z uwzględnieniem współczynnika bezpieczeństwa.
- Dobieraj charakterystykę (B, C, D) do rodzaju obciążenia B do oświetlenia i gniazdek, C do urządzeń z silnikami, D do tych o bardzo dużym prądzie rozruchowym.
- Nigdy nie ignoruj przekroju przewodów bezpiecznik musi być dopasowany do kabla, a nie odwrotnie.
- Unikaj "wzmacniania" bezpieczników; jeśli coś wybija, zdiagnozuj przyczynę, zamiast maskować problem.
Z mojego doświadczenia wynika, że najwięcej problemów sprawia zrozumienie, że bezpiecznik to nie tylko zabezpieczenie przed przepaleniem, ale przede wszystkim ochrona przed pożarem i uszkodzeniem sprzętu. Dlatego zawsze warto poświęcić chwilę na dokładne obliczenia i wybór odpowiedniego zabezpieczenia, zamiast iść na skróty. Bezpieczeństwo instalacji elektrycznej to inwestycja, która zwraca się wielokrotnie.
