Budowa rozdzielni elektrycznej - Jak dobrać obwody i uniknąć błędów?

Rozdzielnica elektryczna decyduje o tym, czy energia w domu jest rozprowadzana bezpiecznie, czy tylko „jakoś działa”. W praktyce budowa rozdzielni elektrycznej zaczyna się od planu obwodów, doboru zabezpieczeń i zostawienia zapasu na przyszłe urządzenia, a dopiero potem przechodzi do obudowy, szyn i okablowania. Poniżej rozkładam temat na konkretne elementy: co powinno się w niej znaleźć, jak rozplanować obwody, jakie błędy robią najwięcej szkody i co zmienia fotowoltaika.

Jak rozdzielnica porządkuje energię w domu

Patrzę na rozdzielnicę jak na centrum sterowania całej instalacji. To właśnie tutaj energia trafia z zasilania głównego do poszczególnych obwodów: oświetlenia, gniazd, kuchni, łazienki, ogrzewania, wentylacji czy instalacji zewnętrznych. Dobrze zaprojektowana tablica nie tylko rozdziela prąd, ale też odcina uszkodzony fragment bez gaszenia całego domu, ogranicza skutki przeciążeń i pomaga szybko znaleźć problem.

W polskich warunkach nie jest to już tylko kwestia wygody. W wymaganiach technicznych dla budynków pojawiają się m.in. oddzielne przewody ochronne i neutralne, zabezpieczenia różnicowoprądowe, wyłączniki nadprądowe, selektywność zabezpieczeń i ochrona przeciwprzepięciowa. W praktyce oznacza to jedno: rozdzielnica ma działać tak, by awaria jednego obwodu była lokalna, a nie przenosiła się na resztę instalacji.

To właśnie ta logika decyduje o tym, czy później łatwo serwisować instalację i czy dom zniesie rozbudowę o fotowoltaikę, magazyn energii albo ładowarkę samochodu. Skoro wiemy już, po co ta skrzynka istnieje, czas przejść do tego, z czego naprawdę powinna się składać.

Z czego składa się dobrze zaprojektowana rozdzielnica

Najprostszy błąd, jaki widzę, to kupowanie samej obudowy i dokładanie aparatury „w trakcie”. Dobry projekt zaczyna się odwrotnie: od listy funkcji, a dopiero potem dobiera się elementy. Poniżej zestawiam to tak, jak ja bym patrzył na komplet dla domu jednorodzinnego lub małej instalacji z PV.

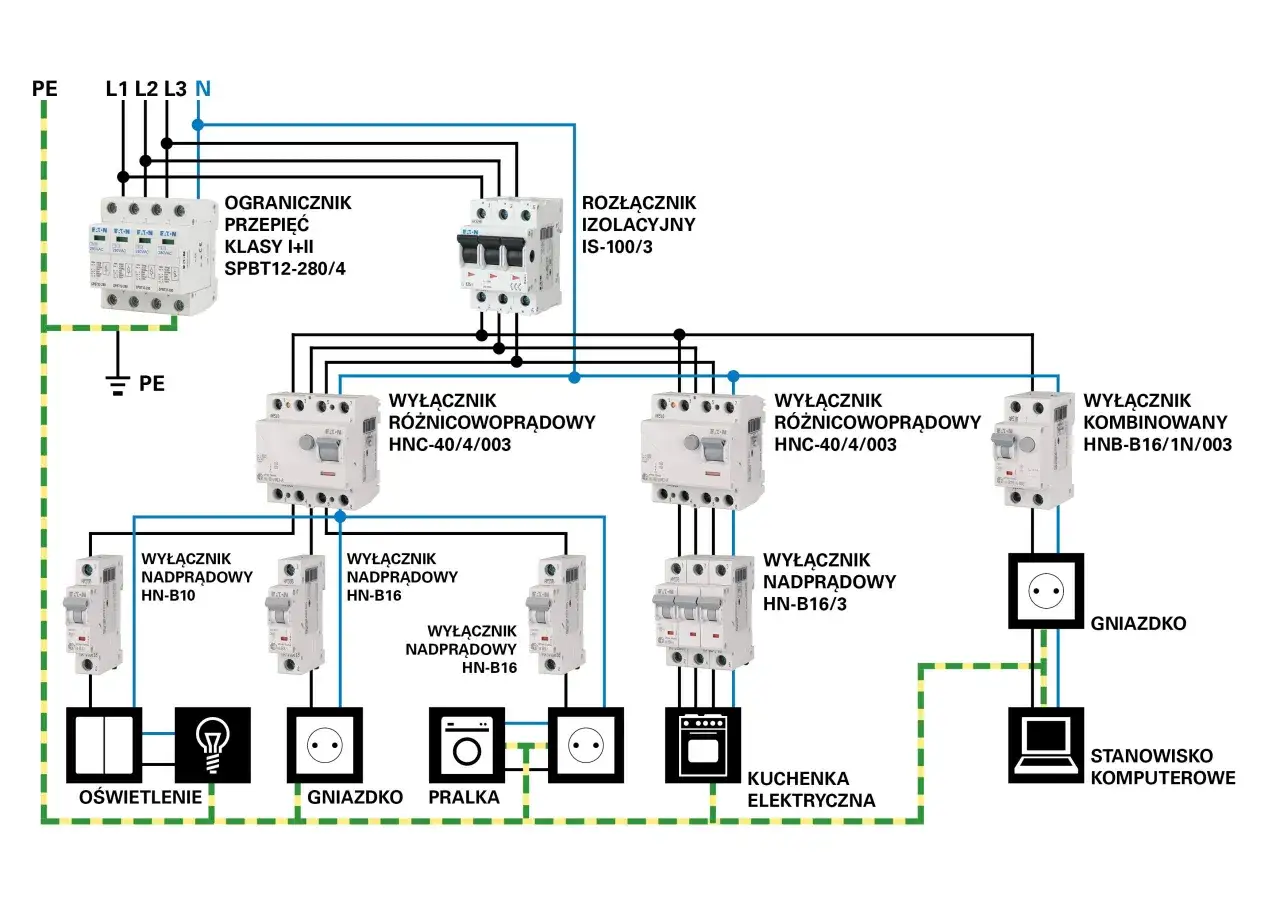

W praktyce najważniejsza nie jest pojedyncza marka ani liczba „modułów na papierze”, tylko logika układu: najpierw główne odcięcie i ochrona przepięciowa, potem podział na grupy różnicowoprądowe, a dopiero dalej obwody końcowe. Jeśli ktoś składa rozdzielnicę z przypadkowo dobranych elementów, dostaje ładną skrzynkę, ale trudną w serwisie i mało przyszłościową. Na takim fundamencie sensownie planuje się już sam podział obwodów.

Jak zaplanować obwody, żeby instalacja działała bez ciągłych zadziałań

Ja zaczynam od listy odbiorników, nie od liczby wyłączników. W domu jednorodzinnym sensowny układ zwykle oznacza co najmniej 10-12 obwodów, a przy kuchni indukcyjnej, pompie ciepła, rekuperacji, klimatyzacji, ładowarce EV czy rozbudowanej automatyce liczba szybko rośnie do 15-20. To nie jest przesada. To po prostu sposób na to, by awaria jednego odcinka nie wyłączała połowy budynku.

Podziel instalację według funkcji

Najpraktyczniej rozbijać obwody na grupy użytkowe, a nie na „ile wejdzie”.

• Oświetlenie warto dzielić przynajmniej na strefy, na przykład parter i piętro osobno.
• Gniazda ogólne lepiej rozdzielić na kilka sekcji, zamiast podpinać cały dom pod jeden tor.
• Kuchnia powinna mieć własne obwody dla sprzętów o większej mocy, szczególnie płyty, piekarnika i zmywarki.
• Łazienka i pralnia to miejsca, w których przeciążenia i wilgoć szybciej wychodzą na jaw.
• Duże odbiorniki typu pompa ciepła, bojler, klimatyzacja, brama, garaż czy EV najlepiej traktować osobno.

Nie rób jednego RCD na cały dom

To jeden z tych pomysłów, które wyglądają oszczędnie tylko do pierwszej usterki. Jeśli cały dom wisi na jednym wyłączniku różnicowoprądowym, drobny problem w jednym obwodzie potrafi odciąć wszystko. Lepsze są kilka RCD albo rozwiązanie mieszane z RCBO, czyli aparatem łączącym funkcję różnicową i nadprądową. Dzięki temu awaria pralki nie gasi zasilania w kuchni, a błąd w ogródku nie odcina oświetlenia w domu.

Zostaw rezerwę na przyszłość

W nowoczesnej instalacji zapas 20-30% modułów to nie luksus, tylko rozsądny margines. Dziś może nie być jeszcze magazynu energii, ładowarki samochodu albo dodatkowego pomiaru energii, ale za rok albo dwa takie potrzeby zwykle się pojawiają. Ja wolę, kiedy w rozdzielnicy zostaje trochę miejsca, niż kiedy po rozbudowie trzeba wymieniać całą obudowę.

Uwzględnij zasilanie trójfazowe i priorytety

Przy większych domach znaczenie ma także rozkład faz. Jeśli zbyt wiele mocy zbierze się na jednej fazie, pojawia się nierównomierność obciążenia i mniej wygodna eksploatacja. Szczególnie dotyczy to płyty indukcyjnej, pompy ciepła i ładowarki EV, czyli urządzeń, które lubią być zaplanowane z wyprzedzeniem. Gdy obwody są już rozpisane, można przejść do montażu bez zgadywania.

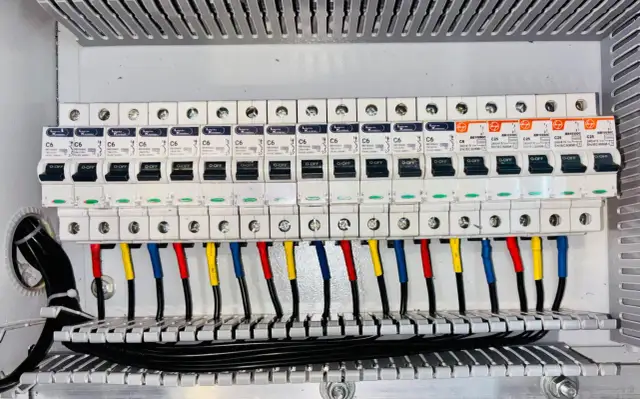

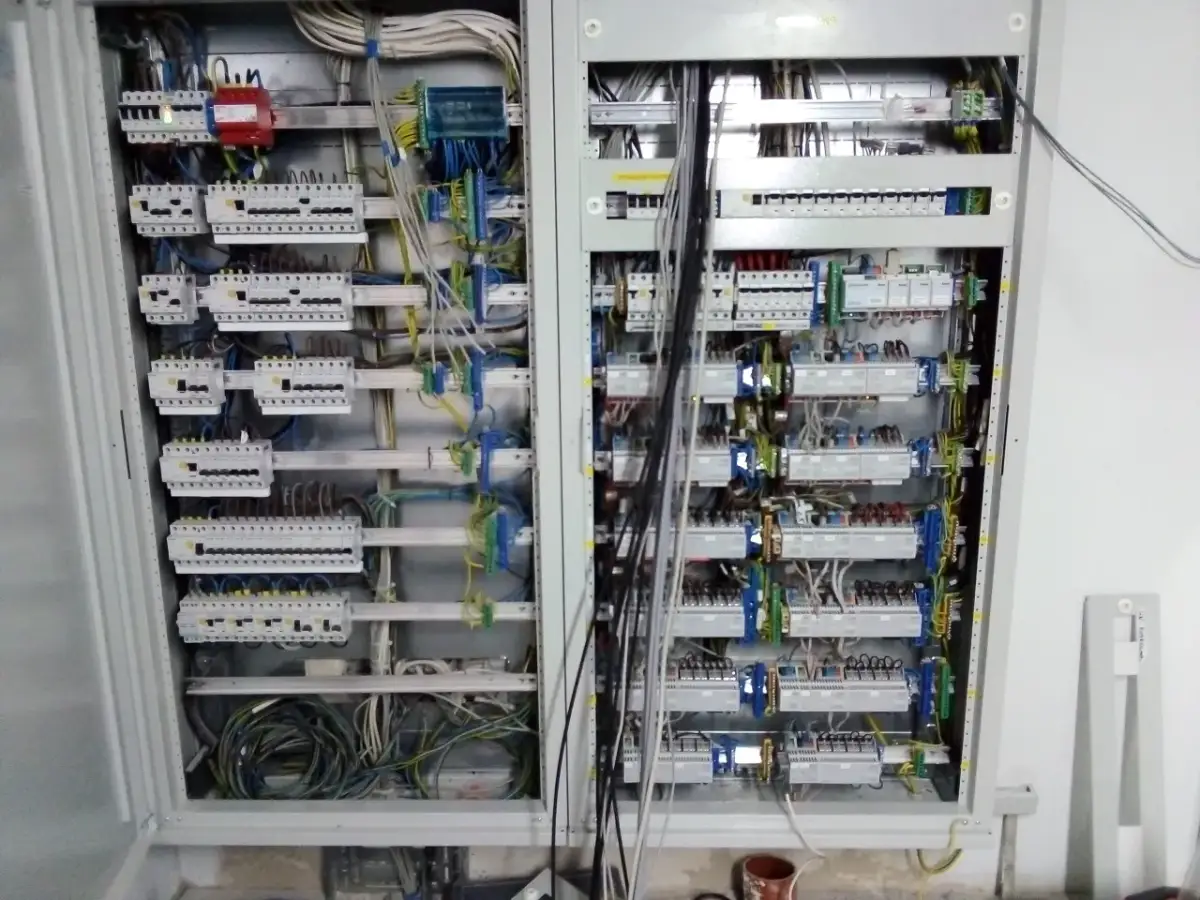

Jak wygląda montaż krok po kroku

Sama kolejność prac ma znaczenie, bo później decyduje o serwisie, bezpieczeństwie i czytelności całego układu. W praktyce nie chodzi o „ładne ułożenie kabli”, tylko o to, by każdy element dało się szybko zidentyfikować i odłączyć bez chaosu.

1. Sprawdzam schemat i liczbę potrzebnych modułów, a przy okazji zostawiam miejsce na przyszłe obwody.
2. Mocuję obudowę, przepusty kablowe i listwy montażowe, dbając o wygodny dostęp serwisowy.
3. Instaluję szyny N i PE oraz główne aparaty: rozłącznik, ogranicznik przepięć i podstawowe zabezpieczenia.
4. Rozdzielam obwody na grupy różnicowoprądowe i nadprądowe, zamiast prowadzić wszystko przez jeden tor.
5. Układam przewody prosto, czytelnie i z zachowaniem kolorystyki, a połączenia dokręcam zgodnie z zaleceniami producenta.
6. Opisuję każdy obwód i sprawdzam działanie zabezpieczeń, zanim zamknę drzwi rozdzielnicy.
7. Wykonuję pomiary ochronne, bo bez nich nawet estetyczna tablica pozostaje tylko półproduktem.

Tu widać różnicę między instalacją „zrobioną” a instalacją naprawdę oddaną do użytku. Pomiary ciągłości przewodów ochronnych, rezystancji izolacji, czasu zadziałania RCD i poprawności doboru zabezpieczeń są tak samo ważne jak sam montaż. To właśnie na tym etapie wychodzą błędy, których nie widać gołym okiem, więc warto nazwać je wprost.

Najczęstsze błędy, które wychodzą dopiero po uruchomieniu

Większość problemów z rozdzielnicą nie wynika z „złych urządzeń”, tylko z błędnego układu. Najczęściej widzę te same potknięcia, a każde z nich później kosztuje czas, nerwy albo dodatkową przeróbkę.

• Za mała obudowa - aparatów przybywa szybciej niż planowano i po kilku miesiącach nie ma już miejsca na rozbudowę.
• Jeden RCD na wszystko - pojedyncza usterka wyłącza cały dom albo połowę budynku.
• Mieszanie przewodów N z różnych grup - skutkuje losowymi zadziałaniami i trudną diagnostyką.
• Brak ochrony przepięciowej - ryzyko uszkodzeń elektroniki rośnie, zwłaszcza przy zasilaniu napowietrznym i instalacji PV.
• Zbyt słabe opisy - po roku nikt nie pamięta, co zasila który bezpiecznik.
• Brak osobnych obwodów dla dużych odbiorników - kuchnia, ogrzewanie czy EV zaczynają „mieszać” w całej instalacji.
• Chaotyczne prowadzenie przewodów - nie poprawia bezpieczeństwa, a tylko utrudnia serwis i pomiary.

To są błędy, które nie muszą od razu wyłączyć domu, ale bardzo często ujawniają się przy pierwszym przeciążeniu albo podczas późniejszej rozbudowy. Jeśli do instalacji dochodzi fotowoltaika, warto myśleć o rozdzielnicy jeszcze szerzej, bo pojawiają się tam dodatkowe wymagania.

Co zmienia fotowoltaika, magazyn energii i ładowarka auta

Przy instalacji PV rozdzielnica przestaje być wyłącznie skrzynką odbiorczą. Dochodzi strona DC, strona AC, dodatkowe oznakowanie, często także lepsza ochrona przeciwprzepięciowa i inne zasady prowadzenia przewodów. To ważne, bo w praktyce instalacja ma współpracować nie tylko z domem, ale też z falownikiem, licznikiem dwukierunkowym i ewentualnym magazynem energii.

Strona DC i AC muszą być rozdzielone

W układach fotowoltaicznych nie wolno traktować wszystkiego jak zwykłej rozdzielnicy domowej. Po stronie DC przydają się dedykowane zabezpieczenia i rozłączanie, a po stronie AC trzeba zadbać o ochronę przepięciową i właściwy dobór zabezpieczeń pod falownik. Przy większych układach i rozbudowie instalacji często pojawia się też konieczność wyraźnego opisania tras kablowych i punktów odłączenia. To nie jest detal techniczny, tylko realne ułatwienie dla serwisu i służb ratowniczych.

Przepisy przeciwpożarowe mają tu znaczenie praktyczne

W polskich warunkach trzeba pamiętać, że instalacje fotowoltaiczne o mocy powyżej 6,5 kWp wymagają uzgodnienia z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych i zgłoszenia do Państwowej Straży Pożarnej. Z kolei przeciwpożarowy wyłącznik prądu stosuje się w budynkach o kubaturze przekraczającej 1000 m3 lub zawierających strefy zagrożone wybuchem. W praktyce oznacza to, że przy projekcie PV nie liczy się wyłącznie wydajność paneli, ale też bezpieczeństwo całego układu.

Przeczytaj również: Jak podłączyć rozdzielnię elektryczną bez błędów i zagrożeń

Magazyn energii i ładowarka EV wymagają porządku w zabezpieczeniach

Jeśli do instalacji dochodzi magazyn energii albo wallbox, rozdzielnica musi być przygotowana na inne profile pracy niż klasyczny dom. W takich układach bardzo ważne są: właściwy typ zabezpieczeń różnicowoprądowych, czytelny podział obwodów krytycznych oraz oddzielenie obwodów, które mają pracować podczas zaniku zasilania. Ja nie dobieram tu aparatury „na pamięć”, bo producent falownika albo ładowarki często stawia własne wymagania i trzeba je po prostu sprawdzić przed montażem.

Jeżeli instalacja ma służyć dłużej niż kilka sezonów, warto od razu przewidzieć miejsce na dodatkowe moduły, sterowanie i ewentualne rozbudowy. To właśnie przy PV najbardziej widać, czy rozdzielnica była projektowana z myślą o przyszłości, czy tylko o tym, by zmieścić się dziś.

Ile kosztuje sensowna rozdzielnica i gdzie oszczędzać, a gdzie nie

W 2026 ceny są na tyle rozstrzelone, że ostrożnie podchodzę do „jednej kwoty za całość”. Zależy od liczby obwodów, producenta, stopnia ochrony obudowy, ilości zabezpieczeń i tego, czy rozdzielnica ma obsługiwać także PV lub EV. Najuczciwiej pokazuje to porównanie wariantów.

Do tego zwykle dochodzi robocizna i pomiary, więc końcowy rachunek rośnie jeszcze o kilkaset do kilku tysięcy złotych, zależnie od regionu i złożoności układu. Na czym nie oszczędzam? Na ochronie przepięciowej, jakości połączeń, czytelnym podziale obwodów i pomiarach. Na obudowie czy dodatkowym module można czasem rozsądnie zaoszczędzić, ale na bezpieczeństwie i serwisowalności już nie.

Co sprawdzam przed zamknięciem drzwi rozdzielnicy

To jest etap, którego nie wolno skracać. Dobra rozdzielnica nie kończy się w momencie wpięcia ostatniego przewodu, tylko wtedy, gdy wszystko da się bezpiecznie uruchomić, opisać i później utrzymać. Ja zawsze sprawdzam kilka rzeczy, zanim uznam pracę za zakończoną.

• Czy każdy obwód ma jasny opis i da się go odnaleźć bez zgadywania.
• Czy przewody PE i N są rozdzielone prawidłowo i nie ma przypadkowych mostków między grupami.
• Czy RCD działa testowo i czy układ wyłącza tylko właściwy fragment instalacji.
• Czy ogranicznik przepięć ma poprawne wskazanie stanu i został dobrany do układu zasilania.
• Czy połączenia są dokręcone z właściwym momentem i nie ma luźnych żył.
• Czy zostało miejsce na rozbudowę, a schemat uwzględnia przyszłe obwody.
• Czy wykonano pomiary ochronne, bez których instalacja nie powinna być traktowana jako gotowa do normalnej pracy.

Jeśli patrzę na rozdzielnicę przez ten pryzmat, od razu widać, czy została zaprojektowana na lata, czy tylko na szybkie uruchomienie. Najlepsze efekty daje połączenie prostego układu, dobrych zabezpieczeń i miejsca na przyszłe źródła energii, bo wtedy instalacja nie tylko działa, ale też łatwo znosi rozbudowę i codzienną eksploatację.
