Rozdzielnica w domu decyduje nie tylko o tym, czy instalacja działa, ale też o tym, jak bezpiecznie zniesie przeciążenia, zwarcia, przepięcia i późniejszą rozbudowę o fotowoltaikę, pompę ciepła czy ładowarkę do auta. To właśnie budowa rozdzielnicy domowej przesądza o tym, czy obwody będą czytelne, dobrze zabezpieczone i gotowe na kolejne urządzenia. Poniżej rozkładam temat praktycznie: od doboru obudowy i aparatury, przez sensowny układ obwodów, po błędy, które najczęściej wychodzą dopiero po odbiorze.
Najważniejsze rzeczy, które trzeba ustalić przed montażem
- Dla typowego domu jednorodzinnego najczęściej sprawdza się obudowa na 36-48 modułów, a przy PV, EV lub pompie ciepła lepiej myśleć o większym zapasie.
- Podstawą bezpieczeństwa są wyłączniki nadprądowe, wyłączniki różnicowoprądowe i ogranicznik przepięć, a nie sama „skrzynka z bezpiecznikami”.
- Najbardziej praktyczny błąd to zbyt mała rozdzielnica, w której nie ma już miejsca na rozbudowę ani porządne opisanie obwodów.
- W nowych domach często lepiej sprawdza się podział instalacji na kilka grup RCD albo zastosowanie RCBO dla ważniejszych obwodów.
- Orientacyjny koszt kompletnej rozdzielnicy domowej w standardowym domu to zwykle ok. 1800-3200 zł, zależnie od aparatury i robocizny.
- Przy fotowoltaice trzeba przewidzieć dodatkowe zabezpieczenia po stronie AC, a czasem także po stronie DC i miejsce na elementy sterujące.
Na czym polega budowa rozdzielnicy domowej
Ja patrzę na rozdzielnicę jak na centrum zarządzania całym domem, a nie tylko metalową skrzynkę na ścianie. W środku spotykają się przewody zasilające, zabezpieczenia poszczególnych obwodów, tor ochronny PE, tor neutralny N oraz aparaty, które mają zadziałać zanim instalacja zacznie się grzać, iskrzyć albo wyłączać w niekontrolowany sposób.

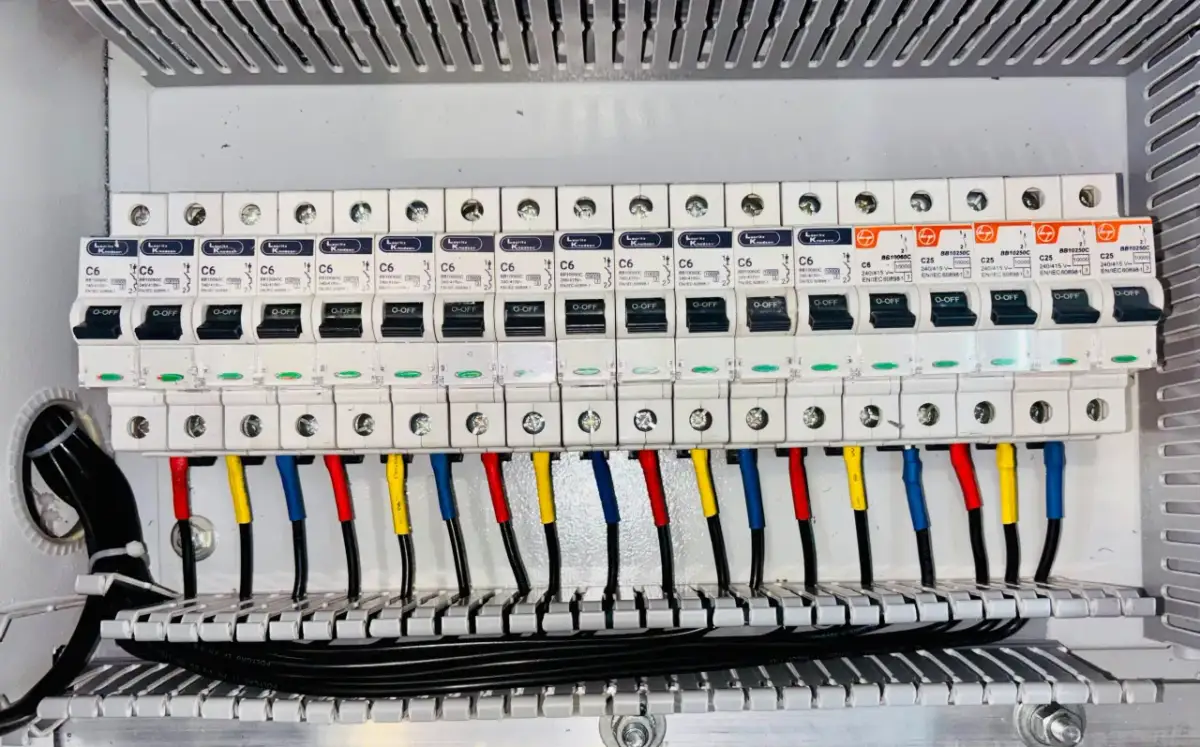

W praktyce taka rozdzielnica składa się z kilku warstw. Jest obudowa, najczęściej podtynkowa albo natynkowa, szyny montażowe na aparaty modułowe, listwy zaciskowe dla przewodów neutralnych i ochronnych oraz sama aparatura: rozłącznik główny, zabezpieczenia nadprądowe, różnicówki i ogranicznik przepięć. Jeśli instalacja jest rozbudowana, dochodzą też styczniki, przekaźniki, sterowanie automatyką domową albo osobne tory dla fotowoltaiki.
Wybór między obudową podtynkową i natynkową nie jest kosmetyką. Podtynkowa lepiej znika w ścianie i wygląda czyściej, ale natynkowa daje więcej swobody przy montażu, bywa łatwiejsza serwisowo i częściej sprawdza się w garażu, kotłowni czy pomieszczeniu technicznym. Jeżeli instalacja ma się zmieniać, ja zwykle wolę wariant, który zostawia monterowi trochę oddechu, a nie tylko „ładny front”.
Od tego punktu wszystko sprowadza się do jednego: trzeba policzyć obwody i z góry przewidzieć, co dom ma robić dziś, a co może dostać za dwa lata. To prowadzi wprost do doboru wielkości całej rozdzielnicy.
Jak dobrać liczbę modułów i obwodów bez zgadywania

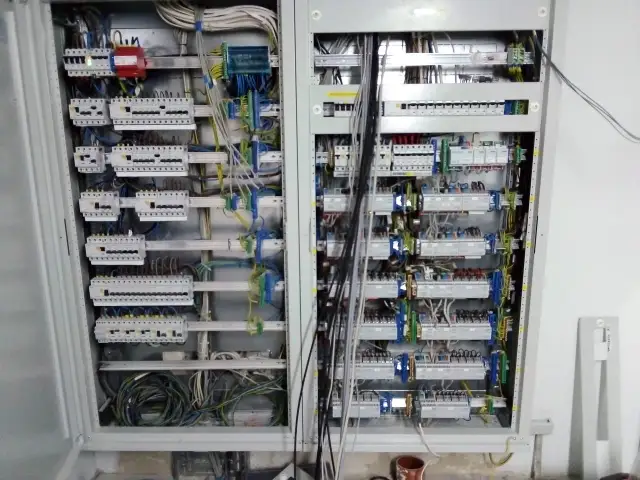

Największy błąd, jaki widzę, to kupowanie obudowy „na styk”. Dom z czasem dostaje nowe urządzenia, nowe linie zasilania i nowe zabezpieczenia. Dlatego przy planowaniu patrzę nie tylko na stan obecny, ale też na rezerwę. Dla typowego domu jednorodzinnego 36 modułów to często minimum, a 48 modułów daje znacznie spokojniejsze pole manewru.
Przy domu około 100 m² zwykle pojawia się 10-14 obwodów: kilka dla oświetlenia, kilka dla gniazd ogólnych, osobne dla kuchni, łazienki, pralki, zmywarki, kotła, bramy czy rekuperacji. Jeżeli w grę wchodzi pompa ciepła, klimatyzacja, ładowarka EV albo instalacja PV, ta liczba rośnie szybciej, niż inwestorzy zakładają na etapie projektu.
| Zakres domu | Typowa pojemność | Co to oznacza w praktyce |
|---|---|---|
| Mieszkanie | 12-24 moduły | Podstawowe obwody i niewielka rezerwa |
| Dom jednorodzinny ok. 100 m² | 36-48 modułów | Wystarczająco dla kilku grup obwodów i przyszłej rozbudowy |
| Dom z fotowoltaiką, EV lub pompą ciepła | 48-72 moduły | Więcej miejsca na dodatkowe zabezpieczenia i sterowanie |
Ja zakładam prostą zasadę: jeśli po złożeniu projektu zostaje mniej niż 20-30% wolnej przestrzeni, to rozdzielnica będzie za mała. Taka rezerwa nie jest fanaberią, tylko zabezpieczeniem przed późniejszym dokładaniem aparatów „na siłę”. Następny krok to sam dobór aparatury, bo liczba modułów nic nie da, jeśli zabezpieczenia są źle zestawione.
Jakie zabezpieczenia powinny się w niej znaleźć
W dobrze zaprojektowanej rozdzielnicy nie chodzi o liczbę elementów, tylko o ich sensowny podział. Ja zaczynam od ochrony podstawowej, potem dodaję ochronę uzupełniającą i na końcu sprawdzam, czy całość jest czytelna dla użytkownika oraz serwisu. W praktyce najczęściej pojawiają się cztery grupy aparatury: rozłącznik główny, zabezpieczenia nadprądowe, wyłączniki różnicowoprądowe i ogranicznik przepięć.
| Element | Po co jest | Na co zwracam uwagę |
|---|---|---|
| Rozłącznik główny | Pozwala odciąć cały dom jednym ruchem | Powinien być łatwo dostępny i jasno opisany |
| Wyłączniki nadprądowe | Chronią przewody przed przeciążeniem i zwarciem | Dobór zależy od przekroju przewodów i charakteru obwodu |
| Wyłączniki różnicowoprądowe | Chronią ludzi przed skutkami upływu prądu do ziemi | W obwodach końcowych najczęściej stosuje się czułość 30 mA |
| Ogranicznik przepięć | Zmniejsza ryzyko uszkodzeń elektroniki po przepięciu | W domu zwykle zaczynam od typu 2, a przy określonych warunkach dobiera się układ mocniejszy |
| Listwy N i PE | Porządkują rozdział przewodów neutralnych i ochronnych | Po RCD przewody neutralne muszą być prowadzone konsekwentnie i bez mieszania grup |
W nowoczesnym domu często lepiej sprawdza się podział instalacji na kilka różnicówek albo zastosowanie RCBO, czyli aparatu łączącego funkcję RCD i wyłącznika nadprądowego. To trochę droższe rozwiązanie, ale ma jedną dużą zaletę: awaria jednego obwodu nie gasi połowy domu. Jeśli instalacja ma elektronikę, falownik, ładowarkę samochodu lub dużo sprzętu AGD, ten podział bardzo pomaga w diagnostyce.
Przy ograniczniku przepięć patrzę nie tylko na sam typ urządzenia, ale też na sposób wpięcia i długość przewodów. Zbyt długie połączenia psują skuteczność ochrony, dlatego aparat powinien być osadzony możliwie blisko punktu zasilania. To prowadzi do kolejnej rzeczy, czyli do samego układu rozdzielnicy i jej czytelności.
Jak układam aparaty w praktyce, żeby instalacja była czytelna

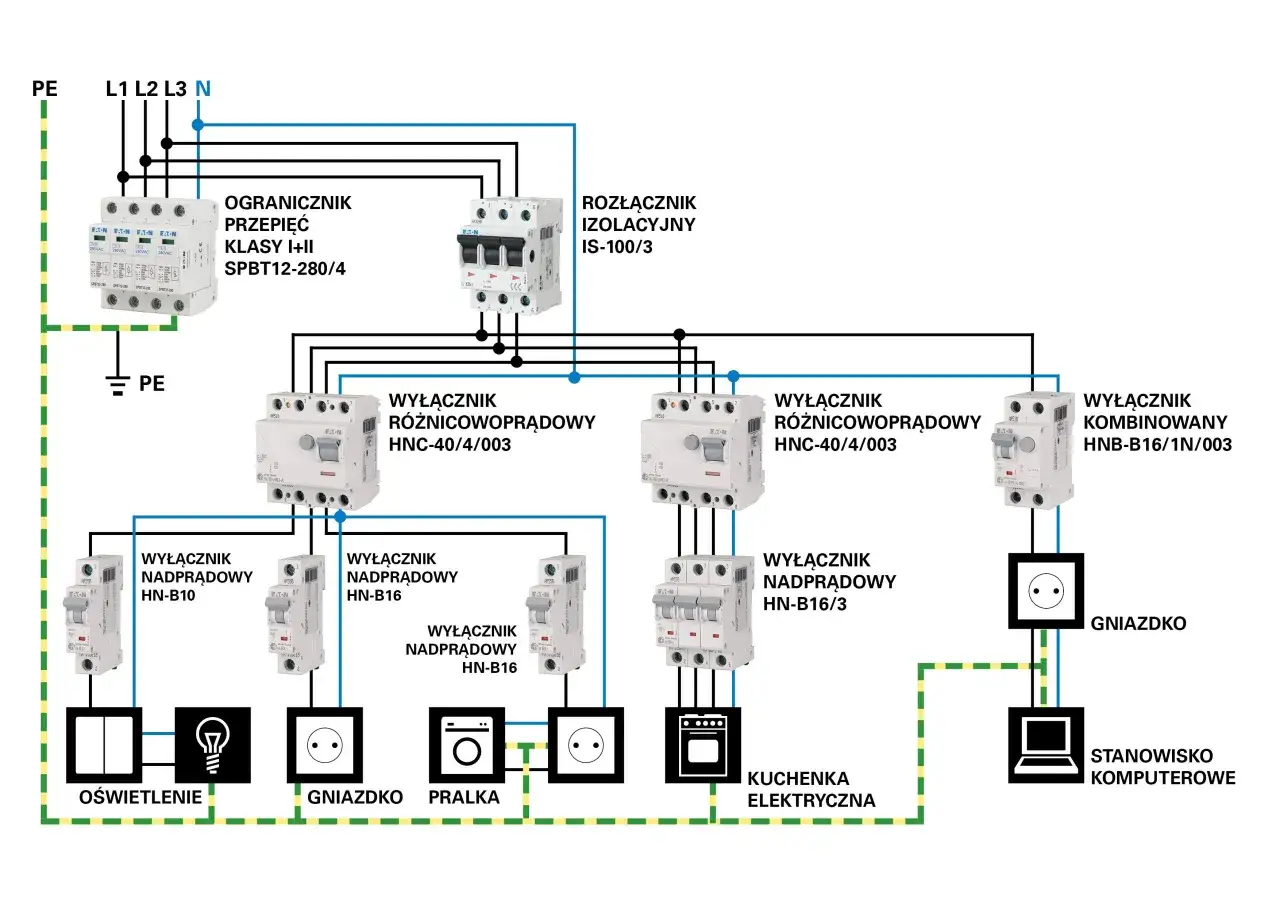

Ja układam rozdzielnicę od funkcji, nie od przypadku. Najpierw daję tor główny, potem ochronę przeciwprzepięciową, później dzielę obwody na logiczne grupy: oświetlenie, gniazda ogólne, kuchnię, łazienki, urządzenia stałe i ewentualnie osobny tor dla fotowoltaiki albo ładowarki EV. Taki układ ułatwia odczyt, serwis i późniejsze rozbudowy.Warto pamiętać o jednej rzeczy, która często umyka na budowie: przewody neutralne po przejściu przez różnicówkę nie mogą być mieszane z inną grupą. To techniczny szczegół, ale w praktyce decyduje o tym, czy instalacja będzie działała stabilnie, czy zacznie wybijać bez wyraźnego powodu. Ja zawsze wolę kilka porządnie opisanych grup niż jedną wielką mieszankę, której nikt nie ogarnia po roku.
Przykładowy porządek, który dobrze się broni w domach jednorodzinnych, wygląda tak:
- Wejście zasilania i rozłącznik główny.
- Ogranicznik przepięć możliwie blisko toru zasilającego.
- Podział na kilka grup RCD albo aparaty RCBO dla ważniejszych obwodów.
- Osobne sekcje dla oświetlenia, gniazd, kuchni, łazienek i urządzeń dużej mocy.
- Rezerwa miejsca na kolejne obwody, automatykę lub instalację PV.
- Opis i schemat na drzwiach lub wewnątrz obudowy.
Jeśli w domu ma działać fotowoltaika, warto od razu wydzielić obszar dla zabezpieczeń po stronie AC falownika i zostawić przestrzeń na ewentualne elementy pomiarowe albo sterujące. Przy magazynie energii albo układzie zasilania rezerwowego rośnie też znaczenie przejrzystego opisu obwodów krytycznych. Po takim uporządkowaniu można już sensownie rozmawiać o kosztach, bo to zwykle druga rzecz, którą inwestor chce znać od razu.
Ile to kosztuje i gdzie nie warto oszczędzać
Orientacyjnie w Polsce kompletna rozdzielnica domowa dla standardowego domu jednorodzinnego kosztuje zwykle od 1800 do 3200 zł, jeśli liczyć materiały i profesjonalny montaż. Sama obudowa i podstawowa aparatura potrafią zamknąć się w niższej kwocie, ale przy lepszej klasie osprzętu, większej liczbie modułów i dodatkowych zabezpieczeniach koszt rośnie bardzo szybko.
| Zakres | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Rozdzielnica 12-24 moduły | 200-500 zł | Mieszkanie lub prosty układ instalacji |
| Rozdzielnica 36-48 modułów | 400-800 zł | Typowy dom jednorodzinny |
| Rozdzielnica 72-104 moduły | 600-1200 zł | Większy dom, PV, EV, automatyka, magazyn energii |
| Robocizna elektryka | 60-200 zł za godzinę | Zależnie od regionu i stopnia skomplikowania |
| Montaż standardowej rozdzielnicy | 1800-3200 zł całość | Dom z kilkoma grupami obwodów i podstawowym zabezpieczeniem |
Najgorsze oszczędności widzę tam, gdzie ktoś kupuje za małą obudowę, najtańsze zabezpieczenia i rezygnuje z porządnego opisu obwodów. To pozorna oszczędność, bo później płaci się drugi raz: za przebudowę, dodatkowe moduły, poprawki i czas tracony na szukanie usterki. Ja nie oszczędzam też na ograniczniku przepięć i na jakości listw zaciskowych, bo to są elementy, których awaria potrafi ciągnąć za sobą dużo droższe skutki.
Do tych kosztów trzeba doliczyć jeszcze jedną rzecz: pomiary i uruchomienie. Bez sprawdzenia działania RCD, ciągłości przewodów ochronnych i poprawności opisów instalacja nie jest naprawdę gotowa do użytkowania. I właśnie na etapie odbioru najczęściej wychodzą błędy, których można było uniknąć wcześniej.
Najczęstsze błędy, które wychodzą dopiero po uruchomieniu
W praktyce błędy w rozdzielnicy nie są spektakularne. Najczęściej zaczynają się od drobiazgów, które po kilku tygodniach stają się problemem serwisowym. Z mojego doświadczenia najbardziej bolą te, które utrudniają późniejszą diagnostykę albo powodują losowe wyzwalanie zabezpieczeń.
- Za mała obudowa bez rezerwy na nowe obwody.
- Jeden RCD na cały dom, przez co drobna usterka odcina wszystko.
- Mieszanie przewodów neutralnych między grupami zabezpieczeń.
- Brak czytelnych opisów, przez co nikt nie wie, który obwód za co odpowiada.
- Złe miejsce montażu SPD lub zbyt długie przewody przyłączeniowe.
- Brak miejsca na PV, EV lub automatykę, choć te rozwiązania były „planowane na później”.
Warto też pamiętać, że część usterek nie wynika z samej aparatury, tylko z montażu. Luźny zacisk, źle dobrany przekrój przewodu albo chaotyczne prowadzenie żył potrafią zrobić więcej szkody niż sprzęt z niższej półki. Dlatego po montażu zawsze chcę widzieć nie tylko ładny front, ale też porządek w środku i komplet pomiarów.
To wszystko staje się jeszcze ważniejsze, kiedy dom pracuje z fotowoltaiką albo ładowarką samochodu, bo wtedy rozdzielnica przestaje być tylko punktem rozdziału energii, a zaczyna być elementem całego systemu zarządzania prądem.
Jak rozdzielnica zmienia się przy fotowoltaice i ładowarce EV
W domu z fotowoltaiką rozdzielnica musi obsłużyć nie tylko pobór energii, ale też jej wytwarzanie i przepływ w drugą stronę. To oznacza dodatkowe zabezpieczenia po stronie AC falownika, czasem również po stronie DC, a do tego miejsce na elementy sterujące, pomiarowe albo odcinające poszczególne sekcje instalacji.
Przy PV najważniejsze są dwa obszary. Pierwszy to strona AC, gdzie zwykle włącza się zabezpieczenie nadprądowe, odpowiednią różnicówkę i ochronę przepięciową. Drugi to strona DC, gdzie dobór ograniczników i rozłączników zależy od konfiguracji stringów, obecności instalacji odgromowej i sposobu prowadzenia przewodów. Tu nie ma uniwersalnego schematu „dla każdego domu”, dlatego projekt powinien uwzględniać konkretne warunki budynku.
Przy ładowarce EV rozdzielnica też musi mieć zapas miejsca. Taki obwód często dostaje osobne zabezpieczenie, a czasem również osobny tor różnicowoprądowy zgodny z wymaganiami producenta wallboxa. Dobrze jest od razu przewidzieć to jako osobną grupę, zamiast wciskać ją między gniazda ogólne i kuchnię. Ja zawsze traktuję EV jako osobny, mocny punkt w instalacji, bo to obciążenie pracuje inaczej niż klasyczne urządzenia domowe.
Jeżeli dochodzi magazyn energii albo zasilanie rezerwowe, rozdzielnica robi się jeszcze bardziej „systemowa”. Wtedy warto wydzielić obwody krytyczne, opisać je osobno i zostawić miejsce na aparaty, które będą sterowały przełączaniem źródła zasilania. To jeden z tych momentów, w których lepiej zaplanować szerszą obudowę niż później szukać wolnego miejsca na dociskanie modułów.
Co zostawiam na przyszłość, żeby nie rozbierać instalacji po dwóch latach
Jeżeli miałbym wskazać jedną zasadę, byłaby prosta: zawsze zostawiam margines. Nie tylko w liczbie modułów, ale też w prowadzeniu przewodów, opisie obwodów i doborze miejsca montażu. Rozdzielnica, która dziś wygląda „na gotową”, za dwa lata może być za ciasna, jeśli dom dołoży klimatyzację, pompę ciepła, automatykę bramy albo monitoring energii.
Najlepiej działają trzy rzeczy. Po pierwsze, wolne pole na dodatkowe zabezpieczenia. Po drugie, jasny opis każdego obwodu, najlepiej także w formie schematu zostawionego wewnątrz obudowy. Po trzecie, zdjęcie wnętrza rozdzielnicy po zakończeniu prac, zanim zamknie się temat odbioru. To drobiazg, ale później oszczędza mnóstwo czasu przy serwisie.
Jeśli w projekcie pojawia się fotowoltaika, magazyn energii albo ładowarka EV, ja od razu myślę o rozdzielnicy jako o układzie rozwojowym, a nie zamkniętym pudełku. Taka perspektywa zwykle kosztuje odrobinę więcej na starcie, ale w praktyce pozwala uniknąć późniejszego kucia ścian, dokładania prowizorycznych modułów i nerwowych przeróbek. A to właśnie od tej przewidywalności zależy, czy instalacja będzie wygodna przez lata, czy tylko poprawna na dzień odbioru.
