Ciepło w budynku nie zaczyna się w grzejniku, tylko w źródle, a potem przechodzi przez sieć, przyłącze i węzeł, zanim trafi do instalacji odbiorczej. Ten tekst pokazuje, jak działa system ciepłowniczy, z czego się składa i gdzie po drodze powstają straty, które wpływają na komfort oraz koszty. Patrzę na ten temat przede wszystkim przez pryzmat praktyki: co naprawdę ma znaczenie dla odbiorcy, a co jest tylko technicznym detalem na papierze.
Najkrócej: ciepło płynie od źródła do węzła, a po drodze liczą się straty i automatyka
- Sieć ciepłownicza nie kończy się na rurze w ulicy, tylko obejmuje też przyłącze i węzeł w budynku.
- Największe znaczenie mają temperatura zasilania, temperatura powrotu i jakość izolacji rur.
- W nowoczesnych układach automatyka pogodowa ogranicza zużycie energii i stabilizuje pracę instalacji.
- Dobrze zaprojektowany układ zmniejsza straty, ale wymaga regularnego serwisu i bilansowania hydraulicznego.
- W miastach taki model ma sens tam, gdzie liczy się gęsta zabudowa i przewidywalne zapotrzebowanie na ciepło.

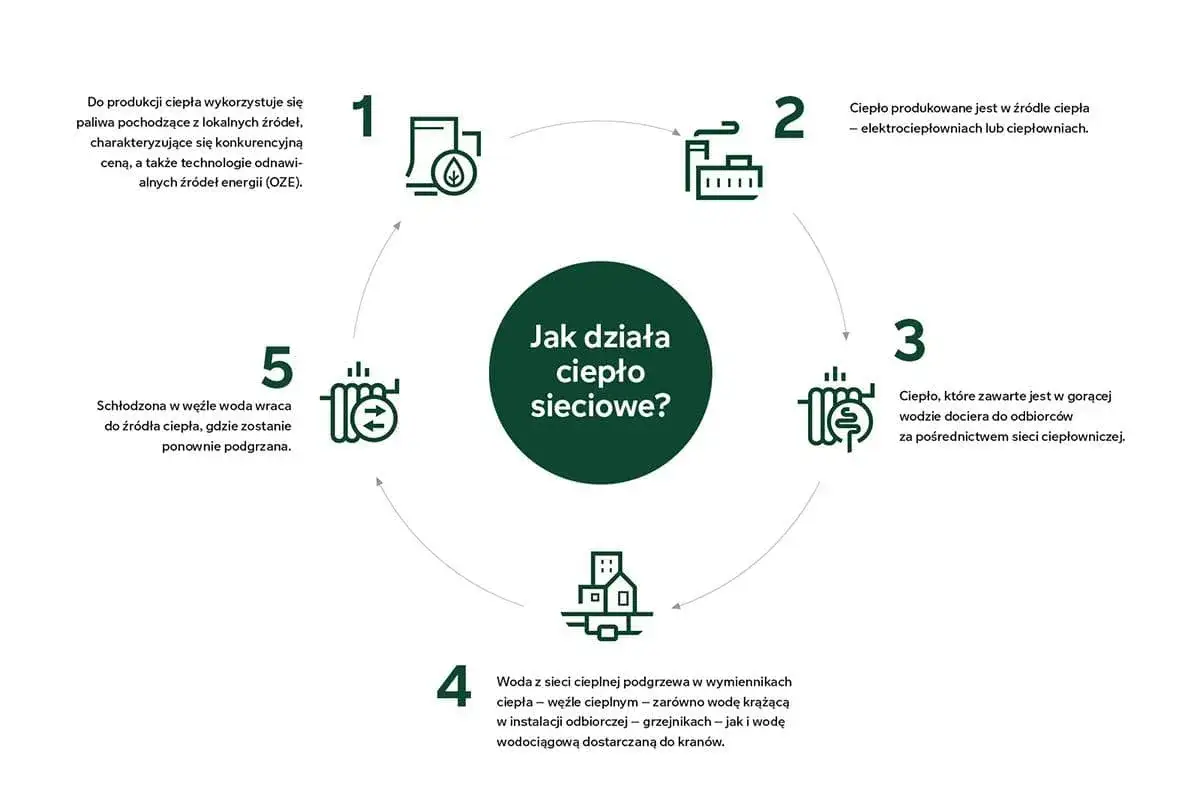

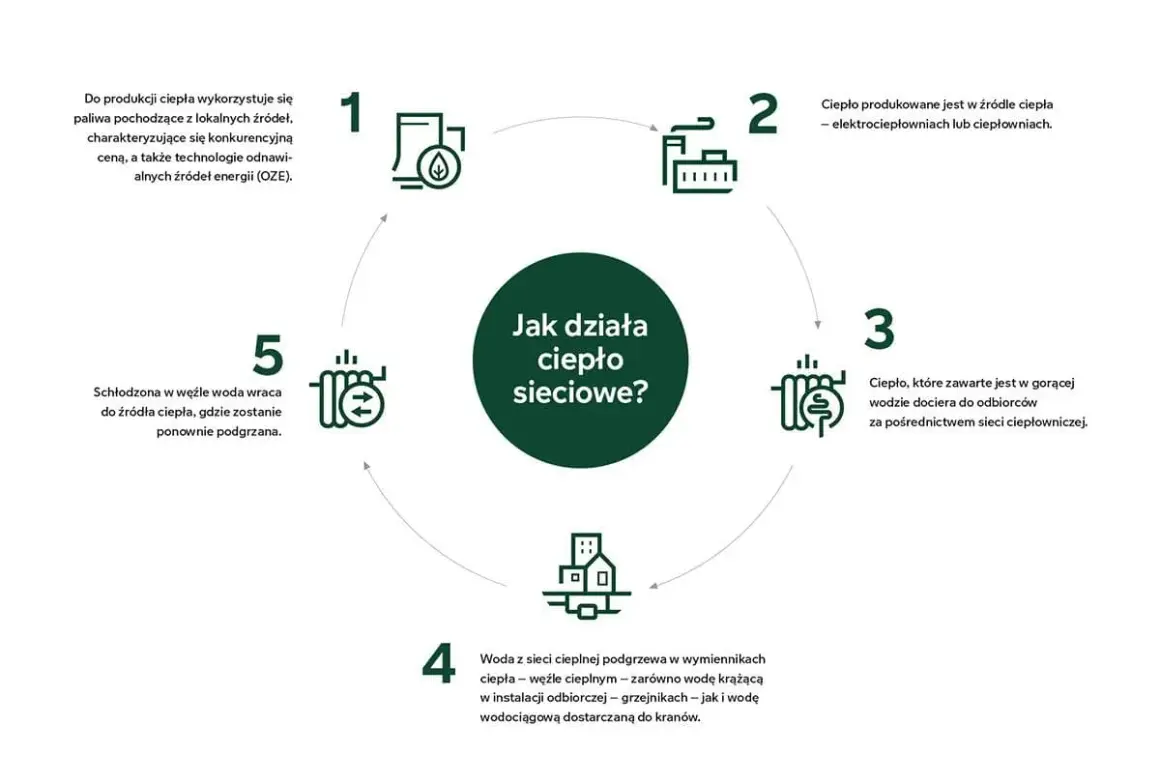

Jak ciepło trafia z źródła do grzejnika
Najprościej: źródło wytwarza wodę grzewczą, magistrala przesyła ją do dzielnic, przyłącze prowadzi do budynku, a węzeł ciepłowniczy przekazuje energię przez wymiennik do instalacji odbiorczej. W praktyce chodzi o to, by nośnik ciepła nie mieszał się z wodą krążącą w budynku, bo to pozwala lepiej kontrolować bezpieczeństwo, ciśnienie i jakość pracy instalacji.
- Źródło ciepła produkuje energię cieplną w ciepłowni, elektrociepłowni albo w lokalnym źródle zasilającym sieć.
- Sieć przesyłowa i dystrybucyjna transportuje wodę sieciową na większe odległości, zwykle z wykorzystaniem dobrze izolowanych rur preizolowanych.
- Przyłącze doprowadza ciepło wyłącznie do jednego węzła albo do grupowego węzła cieplnego, czyli do konkretnego budynku lub zespołu budynków.
- Węzeł ciepłowniczy oddziela obieg sieciowy od instalacji wewnętrznej i reguluje parametry pracy przez wymiennik, zawory oraz automatykę.
- Instalacja odbiorcza rozprowadza ciepło po obiekcie do grzejników, nagrzewnic albo układu przygotowania ciepłej wody użytkowej.
- Układ pomiarowy rejestruje zużycie i daje podstawę do rozliczeń, dlatego jego poprawny dobór ma realne znaczenie finansowe.
W starszych sieciach spotyka się wysokie parametry pracy, na przykład układy rzędu 130/70°C, ale kierunek modernizacji jest jasny: mniej strat osiąga się wtedy, gdy da się obniżać temperatury bez pogorszenia komfortu wewnątrz budynku. Właśnie dlatego na znaczeniu zyskują krzywe grzewcze, automatyka pogodowa i lepsza regulacja przepływu.
Kiedy cały łańcuch jest już widoczny, łatwiej przejść do samej infrastruktury i zobaczyć, które elementy naprawdę decydują o efekcie końcowym.
Z czego składa się infrastruktura ciepłownicza
Jak podaje URE, pojęcie sieci obejmuje nie tylko rury w ulicy, ale też źródła ciepła, przyłącza i węzły cieplne. To ważne, bo każdy z tych odcinków może generować inne koszty, inne straty i inne ryzyka serwisowe.
| Element | Rola | Co ma znaczenie dla odbiorcy |
|---|---|---|
| Źródło ciepła | Wytwarza energię cieplną i podaje ją do sieci | Decyduje o stabilności dostaw, emisyjności i dostępnej mocy |
| Sieć przesyłowa i dystrybucyjna | Transportuje ciepło do kolejnych części miasta | Wpływa na straty przesyłowe, awaryjność i czas reakcji na pogorszenie pogody |
| Przyłącze | Łączy sieć z jednym węzłem albo z grupowym węzłem cieplnym | Jego długość i stan techniczny przekładają się na straty oraz koszty utrzymania |
| Węzeł ciepłowniczy | Przenosi ciepło do instalacji budynku przez wymiennik i armaturę regulacyjną | Odpowiada za komfort, bezpieczeństwo i jakość sterowania temperaturą |
| Instalacja odbiorcza | Rozprowadza ciepło po budynku | Jej równoważenie i odpowietrzenie wpływają na to, czy wszystkie strefy grzeją równo |
| Układ pomiarowy i automatyka | Mierzy zużycie i steruje pracą układu | Wpływa na rozliczenia, zużycie energii i reakcję na zmiany temperatury zewnętrznej |
Najczęstszy błąd polega na uproszczeniu, że sieć to wyłącznie magistrala w gruncie. Dla odbiorcy równie ważne są przyłącze, armatura i węzeł, bo to one decydują, czy ciepło dociera stabilnie i bez niepotrzebnych strat. To prowadzi wprost do pytania, gdzie w takim układzie najłatwiej ucieka energia.
Gdzie uciekają pieniądze i ciepło
Najwięcej energii marnuje się zwykle tam, gdzie infrastruktura jest stara, długa albo źle wyregulowana. Ministerstwo Energii zwraca uwagę, że sektor potrzebuje obniżania temperatur sieci, większego udziału OZE i magazynów ciepła, bo to właśnie te elementy najlepiej wspierają modernizację całego układu.
- Długość i przebieg trasy mają znaczenie, bo każdy dodatkowy metr to potencjalna strata energii i większe ryzyko awarii.
- Izolacja rur w nowoczesnym standardzie ogranicza ucieczkę ciepła, ale w starych odcinkach to właśnie ona najczęściej zawodzi.
- Temperatura zasilania i powrotu wpływa na pracę źródła, pomp i całej hydrauliki. Zbyt wysoki powrót zwykle oznacza, że instalacja nie odbiera ciepła tak dobrze, jak powinna.
- Bilansowanie hydrauliczne zapobiega sytuacji, w której jedne piony są przegrzane, a inne niedogrzane. To drobiazg tylko z pozoru.
- Monitoring wycieków i awarii zmniejsza ryzyko nieplanowanych przestojów, a przy dużych sieciach ma wpływ także na koszty uzupełniania wody i serwisu.
W praktyce regulacyjnej liczą się też konkretne progi efektywności: 50% udziału OZE, 50% ciepła odpadowego albo 75% ciepła z kogeneracji. To dobrze pokazuje kierunek zmian, bo sama „dostawa ciepła” już nie wystarcza, jeśli sieć ma być odporna na rosnące wymagania kosztowe i środowiskowe.
Skoro wiadomo już, gdzie pojawiają się straty, naturalnie pojawia się kolejne pytanie: kiedy takie rozwiązanie ma sens, a kiedy lepiej postawić na indywidualne źródło ciepła.
Kiedy sieć ma największy sens, a kiedy przegrywa
Sieć ciepłownicza jest najmocniejsza tam, gdzie budynki stoją blisko siebie, a zapotrzebowanie na ciepło da się przewidzieć z dużą dokładnością. W rozproszonej zabudowie transport energii na duże odległości przestaje być tak atrakcyjny, bo rosną straty i koszty infrastruktury.
| Sytuacja | Co zwykle wygrywa | Dlaczego |
|---|---|---|
| Bloki, osiedla, gęsta zabudowa miejska | Sieć ciepłownicza | Krótsze przyłącza, duża liczba odbiorców i lepsze wykorzystanie infrastruktury |
| Szkoły, urzędy, szpitale, obiekty publiczne | Sieć ciepłownicza albo układ hybrydowy | Ważna jest stabilność, prosty serwis i brak własnej kotłowni po stronie budynku |
| Budynek po termomodernizacji z niskim zapotrzebowaniem | Zależy od parametrów sieci | Jeśli sieć pracuje niskotemperaturowo i dobrze reguluje przepływ, działa bardzo sensownie |
| Dom jednorodzinny oddalony od magistrali | Źródło indywidualne | Brak infrastruktury przesyłowej często przesądza o wyborze, bo sama budowa przyłącza byłaby nieproporcjonalna |
Jeśli budynek korzysta z fotowoltaiki, ma to znaczenie pośrednie: własna produkcja prądu może zasilać automatykę, pompy obiegowe albo inne urządzenia pomocnicze, ale nie zastąpi dobrego doboru źródła i węzła. Właśnie dlatego nie patrzę na ciepło sieciowe i lokalne OZE jak na konkurencję zero-jedynkową, tylko jak na elementy różnych układów energetycznych.
Sama lokalizacja to jednak nie wszystko. Nawet dobrze położony obiekt można zepsuć złym projektem przyłącza albo niedoszacowanym węzłem, dlatego warto wiedzieć, na co patrzeć przy modernizacji.
Na co patrzeć przy przyłączeniu albo modernizacji
Przyłączenie do sieci lub modernizacja istniejącego układu to moment, w którym łatwo popełnić kosztowne błędy. Najlepiej działa podejście krok po kroku: najpierw parametry, potem hydraulika, na końcu sterowanie i serwis.
- Warunki przyłączenia powinny jasno określać moc, miejsce wpięcia i parametry pracy. Bez tego projekt robi się zbyt ogólny.
- Moc zamówiona musi odpowiadać rzeczywistemu zapotrzebowaniu budynku. Zbyt duża oznacza zbędne koszty, zbyt mała grozi niedogrzaniem w szczycie sezonu.
- Typ węzła warto dobrać do skali obiektu. Węzeł indywidualny daje większą kontrolę, a grupowy ma sens tam, gdzie kilka budynków pracuje w jednym układzie.
- Ciepłomierz i armatura powinny być łatwo dostępne do odczytu i serwisu. Gdy są schowane w trudnym miejscu, każda awaria staje się droższa i wolniej usuwana.
- Temperatura powrotu powinna być możliwie niska przy zachowaniu komfortu. To jeden z parametrów, który najszybciej pokazuje, czy instalacja jest dobrze wyregulowana.
- Automatyka pogodowa ogranicza przegrzewanie przy dodatnich temperaturach zewnętrznych i zmniejsza niepotrzebne zużycie energii.
- Równoważenie hydrauliczne jest konieczne po termomodernizacji, bo cieplejszy budynek potrzebuje zwykle mniej energii niż wcześniej, a stare nastawy już do niego nie pasują.
Błąd, który widzę najczęściej, to modernizacja izolacji i okien bez korekty ustawień węzła. Budynek staje się szczelniejszy, ale instalacja nadal pracuje tak, jakby miał duże straty. Efekt bywa prosty: przegrzewanie, wyższy powrót i niepotrzebne koszty.
Po takich korektach pozostaje już tylko pytanie o kierunek rozwoju całego sektora, nie tylko pojedynczego budynku.
Co naprawdę zmienia modernizacja sieci w polskich miastach
Największy efekt rzadko daje jeden spektakularny projekt. Zwykle działa suma mniejszych zmian: niższe temperatury, lepsza izolacja, krótsze odcinki przyłączy, monitoring online i źródła zasilane coraz częściej z OZE albo kogeneracji.
- Mniej awarii oznacza większą przewidywalność dostaw i mniej interwencji serwisowych po stronie budynku.
- Lepsza regulacja sprawia, że ciepło reaguje szybciej na pogodę, a mieszkańcy rzadziej odczuwają skoki temperatury.
- Niższe straty przesyłowe poprawiają ekonomię całego układu, nie tylko pojedynczego odbiorcy.
- Większa integracja z nowymi źródłami daje systemowi większą odporność na zmiany cen paliw i energii elektrycznej.
Z perspektywy odbiorcy liczy się więc nie samo nazwanie źródła ciepła, lecz jakość całego łańcucha. Jeśli sieć, przyłącze i węzeł są dobrze zaprojektowane, ciepło dociera bez zbędnych strat, a budynek staje się po prostu łatwiejszy w utrzymaniu.
