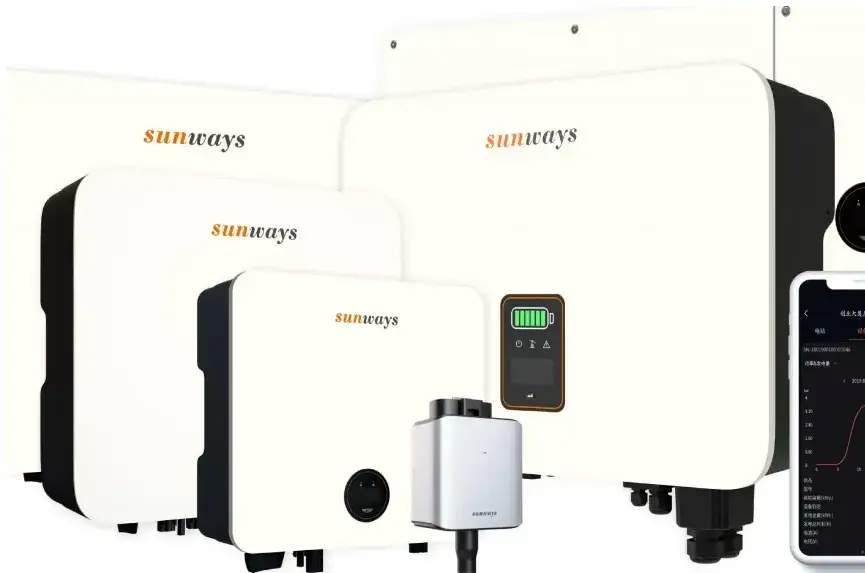

Falownik fotowoltaiczny: Jak samemu zdiagnozować awarię?

Ten artykuł to praktyczny poradnik, który pomoże Ci samodzielnie zdiagnozować najczęstsze problemy z falownikiem fotowoltaicznym. Dowiesz się, jak krok po kroku zidentyfikować przyczynę awarii i kiedy konieczne jest wezwanie profesjonalnego serwisu, zawsze stawiając bezpieczeństwo na pierwszym miejscu.

Twój falownik przestał działać? Sprawdź to, zanim wezwiesz serwis

Krok 1: Zacznij od obserwacji co mówi Ci obudowa, diody i wyświetlacz?

Pierwszym krokiem w diagnozie problemów z falownikiem jest dokładna obserwacja samego urządzenia. Zwróć uwagę na diody LED znajdujące się na jego obudowie. Zielona dioda zazwyczaj sygnalizuje, że wszystko działa poprawnie i falownik pracuje w optymalnych warunkach. Natomiast czerwona lub pomarańczowa dioda to jasny sygnał, że wystąpił jakiś błąd lub problem, który wymaga uwagi. Niektóre falowniki wyposażone są również w wyświetlacz LCD, który może dostarczyć bardziej szczegółowych informacji. Sprawdź, czy wyświetla on jakieś komunikaty lub kody błędów, a także czy pokazuje aktualną moc produkcji energii. Te podstawowe wskazania często wystarczą, aby wstępnie zorientować się w sytuacji.

Krok 2: Sprawdź aplikację mobilną czy dane o produkcji energii są alarmujące?

Większość nowoczesnych falowników posiada dedykowane aplikacje mobilne, które umożliwiają zdalne monitorowanie pracy instalacji. Połączenie z aplikacją to kolejny, bardzo ważny krok w diagnostyce. Otwórz aplikację i sprawdź bieżące dane dotyczące produkcji energii. Porównaj je z tym, czego możesz się spodziewać w danej chwili czy jest słonecznie, a produkcja jest zerowa lub bardzo niska? Sprawdź również historyczne wykresy produkcji. Drastyczny, nagły spadek mocy, który nie ma uzasadnienia w warunkach pogodowych, może wskazywać na problem z falownikiem lub samą instalacją. Zwróć uwagę na wszelkie anomalie w danych, które odbiegają od normy.

Krok 3: Zweryfikuj podstawy czy bezpieczniki i wyłączniki są we właściwej pozycji?

Czasami najprostsze rozwiązania są tymi najbardziej oczywistymi, a jednocześnie najczęściej pomijanymi. Upewnij się, że podstawowe zabezpieczenia elektryczne są prawidłowo załączone. Zlokalizuj bezpieczniki po stronie DC (prądu stałego, który płynie z paneli fotowoltaicznych) oraz po stronie AC (prądu zmiennego, który trafia do Twojej domowej sieci energetycznej). Sprawdź także wyłącznik nadprądowy w głównej rozdzielnicy. Wszystkie te elementy powinny znajdować się w pozycji "ON" lub "załączone". Pamiętaj jednak, że praca z instalacją elektryczną, nawet tą niskonapięciową, wymaga ostrożności. Jeśli nie masz pewności, jak bezpiecznie sprawdzić pozycję bezpieczników, lepiej poproś o pomoc kogoś bardziej doświadczonego.

1. Zlokalizuj bezpieczniki po stronie DC (od paneli) i AC (do sieci) oraz wyłącznik nadprądowy w rozdzielnicy.
2. Sprawdź, czy wszystkie są w pozycji "ON" lub "załączone".
3. Ostrzeż przed dotykaniem bezpieczników bez odpowiedniej wiedzy i środków ostrożności.

Krok 4: Zrozum najczęstsze kody błędów co oznaczają i jak reagować?

Falowniki komunikują problemy za pomocą kodów błędów wyświetlanych na ekranie. Chociaż konkretne oznaczenia mogą się różnić w zależności od producenta (np. Fronius, Sofar, Huawei, Growatt), wiele z nich wskazuje na podobne problemy. Oto kilka przykładów najczęściej spotykanych kodów i ich znaczenie:

• "Grid Voltage Too High": Ten komunikat oznacza, że napięcie w Twojej domowej sieci energetycznej (AC) jest zbyt wysokie. Jest to częsty problem w Polsce, szczególnie w obszarach o dużym nasyceniu instalacjami fotowoltaicznymi, gdzie sieć może mieć problem z przyjęciem nadwyżek energii.
• "Insulation Resistance Low": Taki błąd sygnalizuje problem z izolacją po stronie DC. Może to oznaczać uszkodzenie przewodów łączących panele z falownikiem, problemy z samymi panelami, a nawet wilgoć w instalacji.
• Błędy związane z wewnętrzną awarią podzespołów: Niektóre kody wskazują na wewnętrzne problemy z elektroniką falownika. W takich przypadkach zazwyczaj nie ma możliwości samodzielnej naprawy i konieczna jest interwencja serwisu.

Zawsze warto zajrzeć do instrukcji obsługi swojego falownika, aby dokładnie zinterpretować wyświetlane kody błędów i poznać zalecane postępowanie.

Krok 5: Przeprowadź bezpieczny reset falownika kiedy to ma sens i jak to zrobić?

Resetowanie falownika to procedura, która może pomóc w przypadku krótkotrwałych błędów lub po wystąpieniu chwilowego zaniku napięcia w sieci. Jest to jednak czynność, którą należy przeprowadzić ostrożnie. Oto bezpieczna procedura:

1. Wyłącz zasilanie AC: W domowej rozdzielnicy odłącz zasilanie prądu zmiennego, odcinając w ten sposób falownik od sieci energetycznej.
2. Wyłącz zasilanie DC: Znajdź rozłącznik DC przy samym falowniku lub w skrzynce DC i przełącz go w pozycję "OFF" (wyłączony). To odetnie zasilanie prądu stałego płynące z paneli fotowoltaicznych.
3. Odczekaj: Pozwól urządzeniu "odpocząć". Odczekaj co najmniej 5-10 minut. Jest to ważne, aby wewnętrzne kondensatory w falowniku mogły się bezpiecznie rozładować.
4. Włącz zasilanie DC: Po upływie wymaganego czasu, najpierw włącz zasilanie prądu stałego, przełączając rozłącznik DC z powrotem w pozycję "ON".
5. Włącz zasilanie AC: Następnie włącz zasilanie prądu zmiennego w rozdzielnicy.
6. Obserwuj: Po wykonaniu tych kroków, obserwuj falownik. Sprawdź, czy uruchamia się poprawnie, czy diody LED wskazują na normalną pracę i czy produkcja energii została wznowiona.

Najczęstsze objawy awarii inwertera, które powinny wzbudzić Twoją czujność

Czerwona kontrolka nie gaśnie? To znak, że problem jest poważny

Jeśli po wykonaniu podstawowych kroków diagnostycznych, takich jak sprawdzenie bezpieczników czy próba resetu, czerwona lub pomarańczowa dioda LED na falowniku nadal świeci się w sposób ciągły, jest to bardzo silny sygnał, że problem jest poważniejszy. Taka sytuacja zazwyczaj oznacza, że doszło do usterki, która wymaga dokładniejszej analizy lub interwencji wykwalifikowanego serwisu. Nie ignoruj tego sygnału im szybciej zareagujesz, tym lepiej.

Dlaczego falownik ciągle się wyłącza i włącza? Poznaj możliwe przyczyny

Częste restartowanie się falownika, czyli jego cykliczne wyłączanie i włączanie, może być frustrujące i niepokojące. Istnieje kilka potencjalnych przyczyn takiego zachowania. Jedną z nich jest niestabilne napięcie w sieci energetycznej może ono być zbyt wysokie lub zbyt niskie, co powoduje, że falownik, działając w ramach swoich zabezpieczeń, musi się wyłączyć. Innym powodem mogą być problemy z wewnętrznymi podzespołami samego falownika, które nie działają prawidłowo. Warto również sprawdzić, czy urządzenie nie przegrzewa się nadmierna temperatura może prowadzić do automatycznego wyłączenia w celu ochrony przed uszkodzeniem.

Dziwne dźwięki z falownika: kiedy buczenie jest normą, a kiedy zwiastuje awarię?

Falownik podczas pracy, zwłaszcza gdy produkuje znaczną ilość energii, może generować pewne dźwięki. Delikatne buczenie lub szum wentylatorów jest zjawiskiem normalnym i nie powinno budzić niepokoju. Wentylatory pracują, aby zapewnić odpowiednie chłodzenie urządzenia. Jednakże, jeśli z falownika dobiegają głośne, nietypowe dźwięki, takie jak stukanie, zgrzytanie, czy wyraźne wibracje, może to być sygnał zbliżającej się awarii. Takie dźwięki mogą wskazywać na problemy z wentylatorami, które mogą być uszkodzone lub zapchane kurzem, albo na inne, poważniejsze usterki mechaniczne lub elektryczne wewnątrz urządzenia.

Drastyczny spadek produkcji prądu mimo słońca czy to wina falownika?

Jednym z najbardziej niepokojących objawów jest sytuacja, gdy Twoja instalacja fotowoltaiczna produkuje znacznie mniej energii niż zwykle, pomimo że na zewnątrz świeci słońce i warunki pogodowe są sprzyjające. Chociaż falownik jest jednym z potencjalnych winowajców, warto pamiętać, że nie jest to jedyna możliwa przyczyna. Zanim zaczniesz podejrzewać awarię falownika, sprawdź, czy panele fotowoltaiczne nie są zabrudzone, czy nie uległy uszkodzeniu (np. pęknięcia, przebarwienia), a także czy nie ma problemów z optymalizatorami (jeśli są zainstalowane). Dopiero po wykluczeniu tych czynników, można skupić się na diagnostyce falownika.

Urządzenie jest gorące w dotyku czy problem przegrzewania dotyczy Twojej instalacji?

Falownik podczas pracy naturalnie generuje ciepło. Dotknięcie jego obudowy i stwierdzenie, że jest ciepła, nie jest samo w sobie powodem do niepokoju. Jest to normalne zjawisko, zwłaszcza w gorące dni lub podczas intensywnej produkcji energii. Jednakże, jeśli urządzenie jest gorące w dotyku, wręcz parzące, może to świadczyć o problemie. Przyczyną może być niewystarczające chłodzenie (np. zablokowane otwory wentylacyjne, zbyt wysoka temperatura otoczenia), przeciążenie falownika, nieprawidłowa wentylacja miejsca jego montażu, albo wewnętrzna usterka, która powoduje nadmierne wydzielanie ciepła.

Jak sprawdzić inwerter miernikiem? Poradnik dla zaawansowanych

Pamiętaj: Praca z instalacją fotowoltaiczną wiąże się z bardzo wysokimi napięciami stałymi (DC), sięgającymi nawet 1000V. Niewłaściwe postępowanie może prowadzić do śmiertelnego porażenia prądem. Zawsze stawiaj bezpieczeństwo na pierwszym miejscu i, jeśli nie masz odpowiednich kwalifikacji, powierz te czynności certyfikowanemu instalatorowi.

Zasada numer jeden: bezpieczeństwo! Jak uniknąć śmiertelnego porażenia prądem DC?

Absolutnie kluczowe jest zrozumienie, że instalacja fotowoltaiczna, a w szczególności strona DC, generuje bardzo wysokie napięcia stałe, które mogą sięgać nawet 1000V. Napięcie to jest śmiertelnie niebezpieczne. Dlatego wszelkie czynności diagnostyczne wykraczające poza prostą obserwację i podstawowe procedury, takie jak resetowanie, a zwłaszcza pomiary wykonywane za pomocą miernika, powinny być przeprowadzane wyłącznie przez certyfikowanego instalatora. Osoba taka posiada odpowiednią wiedzę, doświadczenie oraz niezbędny sprzęt ochronny (np. rękawice izolacyjne), aby bezpiecznie pracować przy takich napięciach. Jeśli nie masz pewności, jak bezpiecznie wykonać dany pomiar, nigdy tego nie rób Twoje bezpieczeństwo jest najważniejsze.

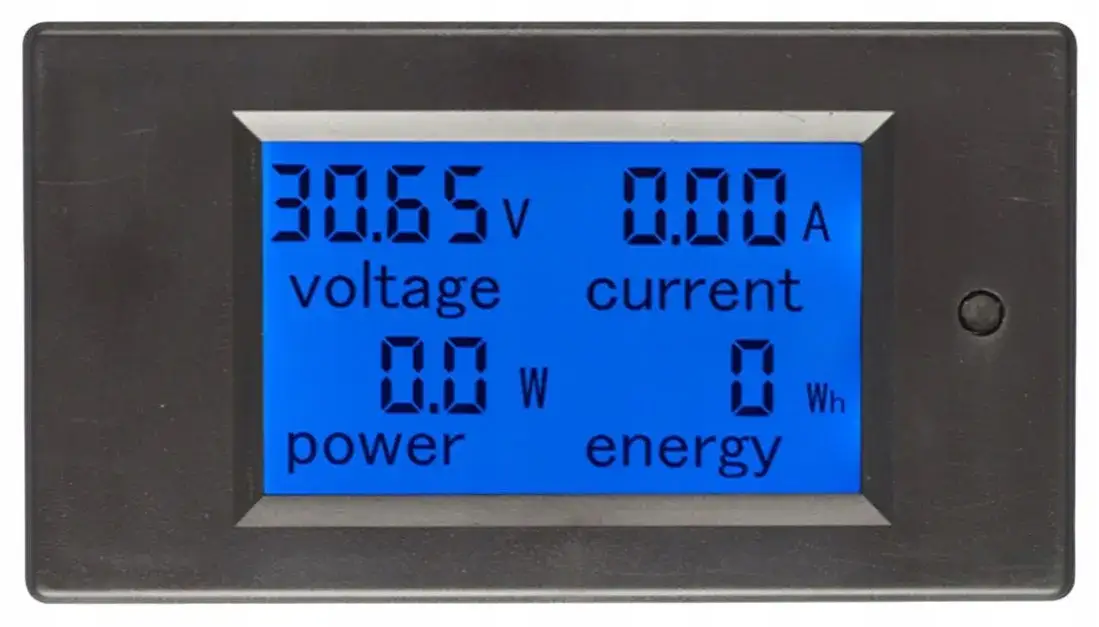

Pomiar napięcia po stronie paneli (DC) jak sprawdzić, czy stringi działają poprawnie?

Dla zaawansowanych użytkowników, którzy posiadają odpowiednie kwalifikacje i rozumieją związane z tym ryzyko, pomiar napięcia po stronie DC jest jednym z podstawowych narzędzi diagnostycznych. Przed przystąpieniem do pomiaru, konieczne jest całkowite odłączenie falownika od strony DC, zazwyczaj za pomocą rozłącznika DC. Następnie, używając multimetru ustawionego na pomiar napięcia stałego (DCV), można zmierzyć napięcie obwodu otwartego (Voc) poszczególnych stringów fotowoltaicznych. String to szeregowe połączenie paneli. Prawidłowe napięcie dla każdego stringu, zgodne ze specyfikacją producenta paneli w danej temperaturze, świadczy o tym, że panele generują prąd i nie ma przerw w obwodzie. Różnice w napięciach między poszczególnymi stringami mogą wskazywać na problemy z jednym z nich.

Kontrola napięcia na wyjściu do sieci (AC) czy parametry są zgodne z normą?

Kolejnym pomiarem, który może być wykonany przez zaawansowanego użytkownika, jest kontrola napięcia po stronie AC, czyli na wyjściu falownika do sieci domowej. Po upewnieniu się, że falownik jest podłączony do sieci AC i pracuje, należy ostrożnie zmierzyć napięcie. W sieci jednofazowej powinno ono wynosić około 230V, a w sieci trójfazowej napięcie międzyfazowe powinno wynosić około 400V. Pomiary te pozwalają sprawdzić, czy parametry napięcia generowanego przez falownik są zgodne z normami sieciowymi. Odstępstwa od normy mogą wskazywać na problemy z wewnętrznymi podzespołami falownika odpowiedzialnymi za konwersję i synchronizację z siecią.

Samodzielna diagnoza to za mało? Kiedy wezwać profesjonalistę

Gdy widzisz fizyczne uszkodzenia lub czujesz zapach spalenizny

Niektóre sygnały awarii są tak oczywiste, że nie pozostawiają wątpliwości co do konieczności natychmiastowej interwencji serwisu. Jeśli zauważysz jakiekolwiek widoczne uszkodzenia obudowy falownika pęknięcia, wgniecenia, ślady stopienia lub jeśli z urządzenia wydobywa się dym, albo czujesz wyraźny zapach spalenizny, jest to bezwzględny sygnał ostrzegawczy. W takiej sytuacji należy natychmiast odłączyć urządzenie od zasilania (zarówno DC, jak i AC) i wezwać profesjonalny serwis. Dalsze użytkowanie takiego urządzenia grozi pożarem lub porażeniem prądem.

Gdy kody błędów powracają natychmiast po resecie urządzenia

Wykonanie resetu falownika jest często skuteczną metodą na rozwiązanie drobnych, chwilowych problemów. Jednakże, jeśli po przeprowadzeniu całej procedury resetu, falownik nadal wyświetla te same kody błędów, które pojawiały się wcześniej, i dzieje się to natychmiast po ponownym uruchomieniu, oznacza to, że mamy do czynienia z trwałą usterką. Taki powracający błąd wskazuje na problem, który nie jest chwilowy i wymaga interwencji specjalisty, który będzie w stanie zdiagnozować i naprawić przyczynę awarii.

Gdy falownik nie reaguje na żadne próby uruchomienia

Jeśli Twój falownik jest całkowicie "martwy" nie wyświetla żadnych komunikatów na ekranie, nie świecą się żadne diody LED, a urządzenie nie reaguje na żadne próby uruchomienia, w tym na procedurę resetu jest to znak poważnej awarii wewnętrznej. Taka sytuacja może być spowodowana uszkodzeniem zasilacza, płyty głównej lub innych kluczowych komponentów elektronicznych. W przypadku całkowitego braku reakcji, jedynym rozwiązaniem jest wezwanie autoryzowanego serwisu.

Nie jesteś pewien swoich umiejętności? Zawsze stawiaj bezpieczeństwo na pierwszym miejscu

Podsumowując, samodzielna diagnoza problemów z falownikiem może być pomocna w zidentyfikowaniu przyczyny awarii i potencjalnym rozwiązaniu prostych problemów. Pamiętaj jednak, że najważniejszą zasadą jest bezpieczeństwo. Instalacja fotowoltaiczna, ze względu na wysokie napięcia, może stanowić poważne zagrożenie. Jeśli masz jakiekolwiek wątpliwości co do swoich umiejętności, nie jesteś pewien, czy dana czynność jest bezpieczna, lub nie jesteś w stanie jednoznacznie zdiagnozować problemu po wykonaniu podstawowych kroków, nie ryzykuj. Zawsze lepiej jest wezwać certyfikowanego instalatora lub serwisanta, który posiada odpowiednią wiedzę i narzędzia do bezpiecznego rozwiązania problemu.

Przeczytaj również: Inwerter fotowoltaiczny - co to jest i jak działa w systemie energii słonecznej

Podsumowanie: kluczowe wnioski i Twoje dalsze kroki

Mam nadzieję, że ten poradnik pomógł Ci lepiej zrozumieć, jak samodzielnie diagnozować najczęstsze problemy z falownikiem fotowoltaicznym. Przeszliśmy przez kluczowe kroki, od obserwacji diod LED i komunikatów na wyświetlaczu, przez weryfikację danych w aplikacji, aż po bezpieczny reset urządzenia. Pamiętaj, że świadomość potencjalnych przyczyn awarii i umiejętność wykonania podstawowych czynności diagnostycznych to pierwszy krok do utrzymania Twojej instalacji w dobrej kondycji.

• Zawsze zaczynaj od prostych obserwacji: diody LED, wyświetlacz i aplikacja mobilna to Twoi pierwsi pomocnicy w diagnozie.
• Nie zapominaj o podstawach: sprawdzenie pozycji bezpieczników i wyłączników może rozwiązać wiele pozornie skomplikowanych problemów.
• Bezpieczeństwo przede wszystkim: pamiętaj o śmiertelnym zagrożeniu, jakie niesie ze sobą wysokie napięcie DC i nigdy nie podejmuj czynności, co do których nie masz pewności.
• Kiedy wątpliwości, wezwij fachowca: widoczne uszkodzenia, powracające błędy lub całkowity brak reakcji urządzenia to sygnały, że potrzebna jest pomoc profesjonalisty.

Z mojego doświadczenia wiem, że wiele osób obawia się samodzielnej diagnostyki, głównie ze względu na potencjalne ryzyko. Chcę jednak podkreślić, że podstawowe kroki, takie jak sprawdzenie statusu urządzenia czy wykonanie bezpiecznego resetu, są w zasięgu każdego właściciela instalacji i mogą zaoszczędzić czas oraz pieniądze. Pamiętaj, że wiedza to potęga, a w przypadku fotowoltaiki także bezpieczeństwo.

A jakie są Twoje doświadczenia z diagnozowaniem problemów z falownikiem? Czy miałeś do czynienia z którymś z opisanych objawów? Podziel się swoimi spostrzeżeniami w komentarzach poniżej!
