Napięcie elektryczne mówi o tym, jak silnie „napędzane” są ładunki w obwodzie, a wolt to podstawowa jednostka napięcia elektrycznego, którą warto rozumieć nie tylko z podręcznika, ale też przy doborze sprzętu, zasilaczy i elementów instalacji fotowoltaicznej. Poniżej wyjaśniam, jak czytać wolty, miliwolty i kilowolty, jak szybko przeliczać napięcie oraz gdzie te liczby mają realne znaczenie w domu i w PV. Dorzucam też kilka praktycznych zasad, które pomagają uniknąć kosztownych pomyłek przy pomiarze i interpretacji danych.
Najważniejsze rzeczy o napięciu, które warto znać od razu
- Wolt oznacza różnicę potencjałów elektrycznych i zapisuje się go symbolem V.
- Najczęściej spotkasz też mV i kV, czyli odpowiednio tysięczne i tysiąckrotne części wolta.
- Przeliczanie jest proste: przy przejściu między V, mV i kV przesuwasz przecinek o trzy miejsca.
- W instalacjach fotowoltaicznych napięcie wpływa na dobór falownika, zabezpieczeń i sposób łączenia modułów.
- Najczęstszy błąd to mylenie napięcia z mocą albo z natężeniem prądu.
Co naprawdę oznacza napięcie elektryczne
Ja patrzę na napięcie przede wszystkim jak na informację o tym, jak duża różnica energii występuje między dwoma punktami obwodu. Im wyższe napięcie, tym większa „siła napędowa” dla ładunków, ale samo napięcie nie mówi jeszcze, ile energii pobiera urządzenie. Dlatego 230 V w gniazdku, 12 V w akumulatorze i kilowolty w energetyce to tylko różne skale tego samego zjawiska.
W polszczyźnie preferuję zapis wolt, a nie „volt”, bo tak najczytelniej wygląda to w tekście technicznym i użytkowym; taką formę spotkasz też w materiałach językowych Narodowego Centrum Kultury. Symbol jednostki zawsze pozostaje ten sam: V. W praktyce warto pamiętać też o relacji 1 V = 1 J/C, czyli jeden wolt odpowiada jednemu dżulowi energii przypadającemu na jeden kulomb ładunku. To już wystarcza, żeby bez stresu przejść do przeliczeń między mV, V i kV.
Kiedy uporządkujesz samą definicję, łatwiej zobaczysz, dlaczego w codziennych pomiarach tak ważne są przedrostki jednostek i poprawny zapis liczby.
Jak czytać miliwolty, wolty i kilowolty
W praktyce nie operuje się wyłącznie jednym woltem. Częściej spotyka się skale, które pozwalają wygodnie opisać bardzo małe albo bardzo duże wartości bez długiego ciągu zer. To właśnie przedrostki robią tu większość roboty.
| Jednostka | Symbol | Wartość w woltach | Gdzie najczęściej się przydaje |
|---|---|---|---|
| miliwolt | mV | 0,001 V | Elektronika, czujniki, sygnały pomiarowe |
| wolt | V | 1 V | Baterie, zasilacze, urządzenia domowe |
| kilowolt | kV | 1000 V | Energetyka, instalacje fotowoltaiczne, sieci przesyłowe |
| megawolt | MV | 1 000 000 V | Zastosowania specjalistyczne, infrastruktura wysokich napięć |
Najprostsza zasada, którą stosuję na co dzień, jest banalna: mV, V i kV różnią się o trzy rzędy wielkości. To oznacza, że między nimi przesuwasz przecinek o trzy miejsca w lewo albo w prawo. Jeśli ktoś zapisze 750 mV, to mówimy o 0,75 V. Jeśli widzisz 1,5 kV, chodzi o 1500 V. I właśnie na tym poziomie większość pomyłek zaczyna się i kończy, bo ktoś odczytuje liczbę poprawnie, ale ignoruje przedrostek.
Warto też pilnować zapisu liczbowego: w polskich tekstach technicznych najlepiej sprawdza się przecinek dziesiętny, czyli 0,75 V, a nie 0.75 V. To drobiazg, ale w dokumentacji, tabelach i opisach urządzeń potrafi oszczędzić nieporozumień.
Skoro już wiadomo, jak czytać same oznaczenia, czas przejść do szybkiego przeliczania w głowie i bez kalkulatora.
Jak szybko przeliczać napięcie bez kalkulatora
Jeśli mam do czynienia tylko z przedrostkami jednostek, nie rozbijam tego na skomplikowane wzory. Trzymam się prostych reguł:
- mV na V dzielę przez 1000.
- V na mV mnożę przez 1000.
- V na kV dzielę przez 1000.
- kV na V mnożę przez 1000.
Przykłady są tu ważniejsze niż sama zasada, bo szybko pokazują skalę:
- 250 mV = 0,25 V
- 3,6 V = 3600 mV
- 0,48 kV = 480 V
- 2300 V = 2,3 kV
Ja zawsze zapisuję po drodze jednostkę, bo sam zapis liczby bez symbolu jest mało użyteczny. 12 może oznaczać niemal wszystko, ale 12 V od razu mówi, że chodzi o konkretny poziom napięcia. To szczególnie ważne, gdy porównujesz dane z tabliczki znamionowej, opis falownika albo parametry zasilacza. Jedna mylna interpretacja i można dobrać sprzęt, który technicznie „prawie pasuje”, ale w praktyce nie będzie działał bezpiecznie.
W konwersji napięcia jest jeszcze jeden niuans, który często umyka: napięcie przemienne i stałe nie zawsze interpretuje się tak samo. O tym najlepiej pamiętać tam, gdzie napięcie zaczyna bezpośrednio wpływać na dobór urządzeń, a nie tylko na sam odczyt liczby.
Gdzie te przeliczenia mają znaczenie w domu i w fotowoltaice
W domu napięcie najczęściej kojarzy się z gniazdkiem, ładowarką albo akumulatorem. W fotowoltaice dochodzi jeszcze jeden poziom komplikacji: napięcie modułów i stringów, które zależy od liczby paneli, temperatury i konfiguracji falownika. To właśnie dlatego sama moc instalacji nie wystarcza do oceny bezpieczeństwa i poprawności działania.
Najprostsze przykłady pokazują, o co chodzi:
- 5 V spotkasz w ładowaniu USB i prostych układach elektroniki.
- 12 V, 24 V i 48 V są typowe dla akumulatorów, zasilania awaryjnego i części systemów off-grid.
- 230 V to standardowe napięcie zasilania w polskich gniazdkach jednofazowych.
- 400 V pojawia się w sieci trójfazowej i w odbiornikach większej mocy.
W instalacji PV napięcie prądu stałego nie jest stałe. Zmienia się wraz z temperaturą, nasłonecznieniem i długością łańcucha modułów. Zimą bywa wyższe, latem niższe, dlatego projektant nie dobiera falownika wyłącznie „na oko”, tylko sprawdza zakres pracy wejścia DC i maksymalne dopuszczalne napięcie. To ważne, bo zbyt wysokie napięcie stringu może wyjść poza parametry urządzenia jeszcze zanim instalacja zacznie produkować sensowną energię.
Praktyczny wniosek jest prosty: im wyższe napięcie w systemie, tym zwykle mniejsze straty na przewodach przy tym samym prądzie, ale też większe wymagania wobec izolacji, zabezpieczeń i kompatybilności sprzętu. Właśnie dlatego przeliczenia napięcia są tak istotne nie tylko w teorii, ale też przy realnym projekcie domowej instalacji solarnej. A skoro mowa o praktyce, trzeba jeszcze wiedzieć, jak poprawnie mierzyć napięcie, żeby sam odczyt nie wprowadził w błąd.

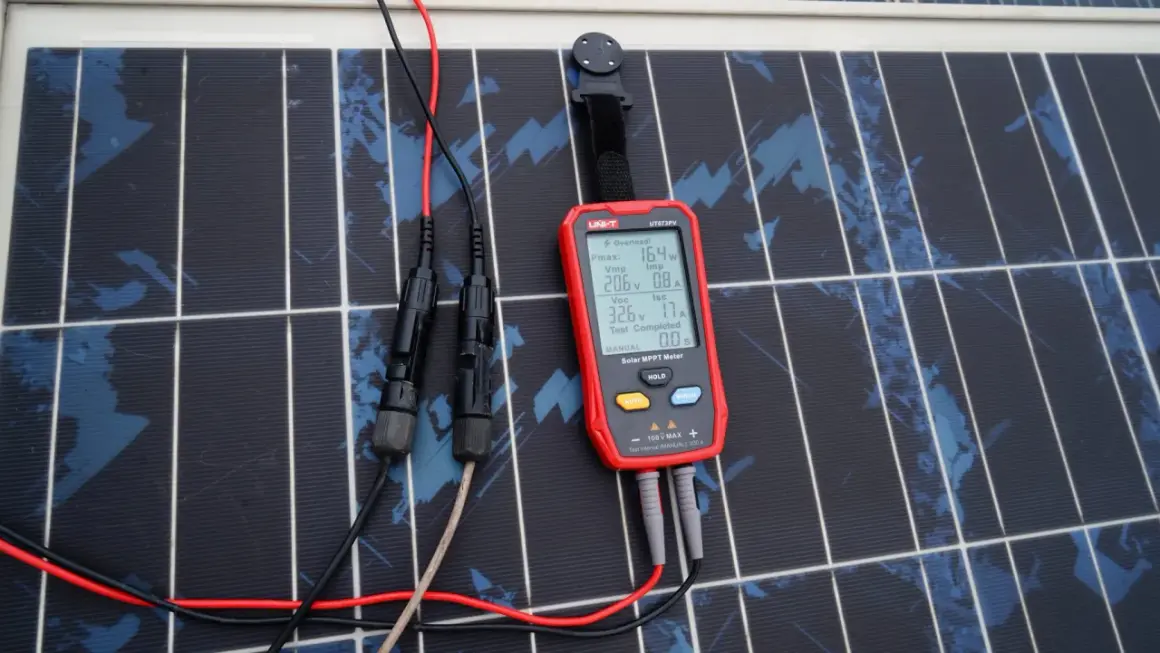

Jak mierzyć napięcie, żeby wynik był wiarygodny
Najbardziej podstawowe narzędzie to multimetr albo woltomierz. Wiem z doświadczenia, że wiele błędów nie wynika z samej instalacji, tylko z tego, że ktoś mierzy niewłaściwym trybem albo w złym punkcie układu. Przy pomiarze napięcia obowiązuje jedna zasada, której nie warto ignorować: miernik podłącza się równolegle do badanego elementu.
Żeby pomiar miał sens, zwracam uwagę na kilka rzeczy:
- czy mierzysz DC, czy AC, bo tryb musi pasować do rodzaju napięcia;
- czy zakres miernika jest odpowiednio wysoki, aby nie przeciążyć urządzenia;
- czy przy przebiegach nieszczególnie sinusoidalnych potrzebny jest pomiar True RMS, czyli wartości skutecznej uwzględniającej kształt przebiegu;
- czy mierzysz napięcie robocze, czy napięcie jałowe, które pojawia się bez obciążenia i może być wyższe niż w pracy rzeczywistej.
W sieci domowej w Polsce 230 V to wartość skuteczna, a nie szczytowa. Dla przebiegu sinusoidalnego napięcie szczytowe wynosi około 325 V. To różnica, którą łatwo zlekceważyć, jeśli porównuje się dane z różnych źródeł bez sprawdzenia, o jaką wielkość dokładnie chodzi. Ja zawsze rozdzielam te pojęcia, bo w praktyce to one odpowiadają za większość „tajemniczych” rozbieżności w pomiarach.
Jeśli mierzysz instalację fotowoltaiczną, dochodzi jeszcze bezpieczeństwo pracy z DC. Nawet po wyłączeniu falownika część elementów może pozostawać pod napięciem, dlatego miernik i procedura pomiarowa muszą być dobrane świadomie. To prowadzi wprost do najczęstszych błędów, które widuję najczęściej przy przeliczaniu i interpretacji napięcia.
Najczęstsze błędy przy konwersji napięcia
Najwięcej problemów robią nie skomplikowane obliczenia, tylko proste przeoczenia. Z mojego punktu widzenia są cztery szczególnie częste:
- Mylenie mV z V - 500 mV i 500 V to nie drobna różnica, tylko zupełnie inna skala.
- Pomijanie przedrostka - ktoś widzi „kV” i czyta wyłącznie liczbę.
- Mylenie napięcia z mocą - 230 V nie oznacza 230 W; do mocy potrzebny jest jeszcze prąd.
- Porównywanie wartości skutecznej z szczytową - szczególnie przy AC i urządzeniach z elektroniką mocy.
Do tego dochodzi błąd, który w PV bywa naprawdę kosztowny: ignorowanie wpływu temperatury na napięcie łańcucha. Projekt „na papierze” może wyglądać poprawnie, ale po mroźnej nocy napięcie jałowe wzrośnie na tyle, że falownik dostanie zbyt wysoki poziom na wejściu. Dlatego przy instalacjach solarnych nie wystarczy znać nazwę parametru; trzeba jeszcze wiedzieć, w jakich warunkach został policzony.
Gdy układasz sobie w głowie te pułapki, przeliczanie napięcia robi się dużo prostsze i bezpieczniejsze. Zostaje już tylko praktyczna lista rzeczy, które naprawdę warto sprawdzić przed wyborem urządzenia albo przed pomiarem.
Na co patrzę, gdy napięcie ma znaczenie dla sprzętu i bezpieczeństwa
Jeżeli mam dobierać sprzęt, nie ograniczam się do jednej liczby na etykiecie. Patrzę na napięcie znamionowe, zakres pracy, maksymalne dopuszczalne napięcie i to, czy układ pracuje na prądzie stałym czy przemiennym. W praktyce ta czwórka mówi więcej niż sam napis na obudowie.
Najbardziej użyteczne pytania brzmią tak:
- czy wartość jest podana jako AC czy DC;
- czy chodzi o napięcie nominalne, skuteczne czy szczytowe;
- czy urządzenie ma zapas względem warunków rzeczywistych, na przykład zimą w instalacji PV;
- czy zabezpieczenia i przewody są dobrane do tej samej skali napięcia.
W fotowoltaice ta ostrożność naprawdę się opłaca, bo system działa dobrze tylko wtedy, gdy napięcie modułów, falownika i zabezpieczeń tworzy spójny układ. W domu zasada jest podobna, choć skala jest mniejsza: zasilacz 12 V nie zastąpi zasilacza 5 V, a ładowarka USB nie zadziała poprawnie tylko dlatego, że „też daje prąd”. Ja właśnie tak patrzę na napięcie - jako na parametr, który trzeba czytać razem z kontekstem, a nie w oderwaniu od reszty danych. Jeśli zapamiętasz jedną rzecz z całego tekstu, niech będzie ona prosta: najpierw sprawdź jednostkę i rodzaj napięcia, dopiero potem porównuj liczby.
