W praktyce liczy się nie tylko to, czy dźwignia w rozdzielnicy jest podniesiona, ale też jaki typ zabezpieczenia masz w domu i dlaczego obwód mógł się odciąć mimo pozornie poprawnego położenia przełącznika. Wyjaśniam to po ludzku: kiedy bezpiecznik jest załączony, jak odróżnić wyłączony obwód od awarii oraz co sprawdzić, zanim uznasz, że problem leży w całej instalacji. Dorzucam też krótki wątek o fotowoltaice, bo tam logika zabezpieczeń bywa inna niż w zwykłym mieszkaniu.
Najkrótsza odpowiedź brzmi tak
- Bezpieczniki są włączone, gdy wyłącznik nadprądowy ma pozycję załączenia, zwykle oznaczoną symbolem I lub ustawioną w górze.
- Jeśli dźwignia jest w dole albo „po środku”, obwód jest wyłączony lub zadziałało zabezpieczenie.
- W starych instalacjach z bezpiecznikami topikowymi po zadziałaniu nie ma prostego „włączenia” - zwykle trzeba wymienić wkładkę.
- Różnicówka nie chroni przed przeciążeniem, tylko przed upływem prądu i porażeniem.
- Jeżeli zabezpieczenie wyłącza się ponownie po załączeniu, najpierw odłącz odbiorniki i szukaj przyczyny, a nie większego bezpiecznika.
- W instalacji z fotowoltaiką sprawdzaj osobno stronę AC i DC, bo tam są inne aparaty i inne napięcia.
Co oznacza, że bezpiecznik jest załączony
Najprościej: zabezpieczenie jest załączone wtedy, gdy obwód ma ciągłość i prąd może normalnie płynąć do odbiorników. W nowoczesnych instalacjach domowych chodzi zwykle o wyłącznik nadprądowy, czyli popularną „eskę” albo bezpiecznik automatyczny. Jak wyjaśnia ZPE, po usunięciu przyczyny przeciążenia taki wyłącznik można ponownie włączyć, co odróżnia go od dawnych bezpieczników topikowych.
W praktyce warto pamiętać o prostym podziale: „włączony” znaczy tyle, że aparat jest gotowy do pracy, a nie że samo urządzenie pobiera prąd. Dźwignia w górze, symbol I albo wyraźna pozycja załączenia zwykle oznaczają stan aktywny. Jeśli masz starszą rozdzielnicę z korkami topikowymi, obraz jest inny - tam po zadziałaniu wkładka nie „wraca” do życia samym ruchem przełącznika.
| Typ zabezpieczenia | Jak wygląda stan załączenia | Co się dzieje po zadziałaniu | Co to znaczy w praktyce |
|---|---|---|---|
| Wyłącznik nadprądowy | Dźwignia w pozycji ON, najczęściej w górze | Automatycznie rozłącza obwód przy przeciążeniu lub zwarciu | Można go ponownie załączyć po usunięciu przyczyny |
| Wyłącznik różnicowoprądowy | Dźwignia załączona, zwykle z przyciskiem testu obok | Odłącza zasilanie przy wykryciu upływu prądu | Chroni ludzi, ale nie zastępuje zabezpieczenia nadprądowego |
| Bezpiecznik topikowy | Stan zależy od wkładki i oprawy | Wkładka ulega przepaleniu | Po zadziałaniu zwykle wymaga wymiany elementu |
Jeśli chcesz szybko zrozumieć swoją rozdzielnicę, zacznij właśnie od tego rozróżnienia. Gdy już wiesz, co oznacza sam stan „załączony”, można przejść do tego, jak rozpoznać go bez zgadywania w konkretnej szafce.
Jak rozpoznać załączony obwód bez zgadywania
Ja zawsze patrzę najpierw na trzy rzeczy: pozycję dźwigni, oznaczenia na aparacie i to, czy zabezpieczenie nie zadziałało „w pół drogi”. W wielu wyłącznikach nadprądowych załączenie oznacza pozycja góra albo znak I, a wyłączenie - pozycja dół lub O. Jeśli dźwignia stoi nietypowo pośrodku, zwykle nie jest to stan pracy, tylko ślad po zadziałaniu mechanizmu.

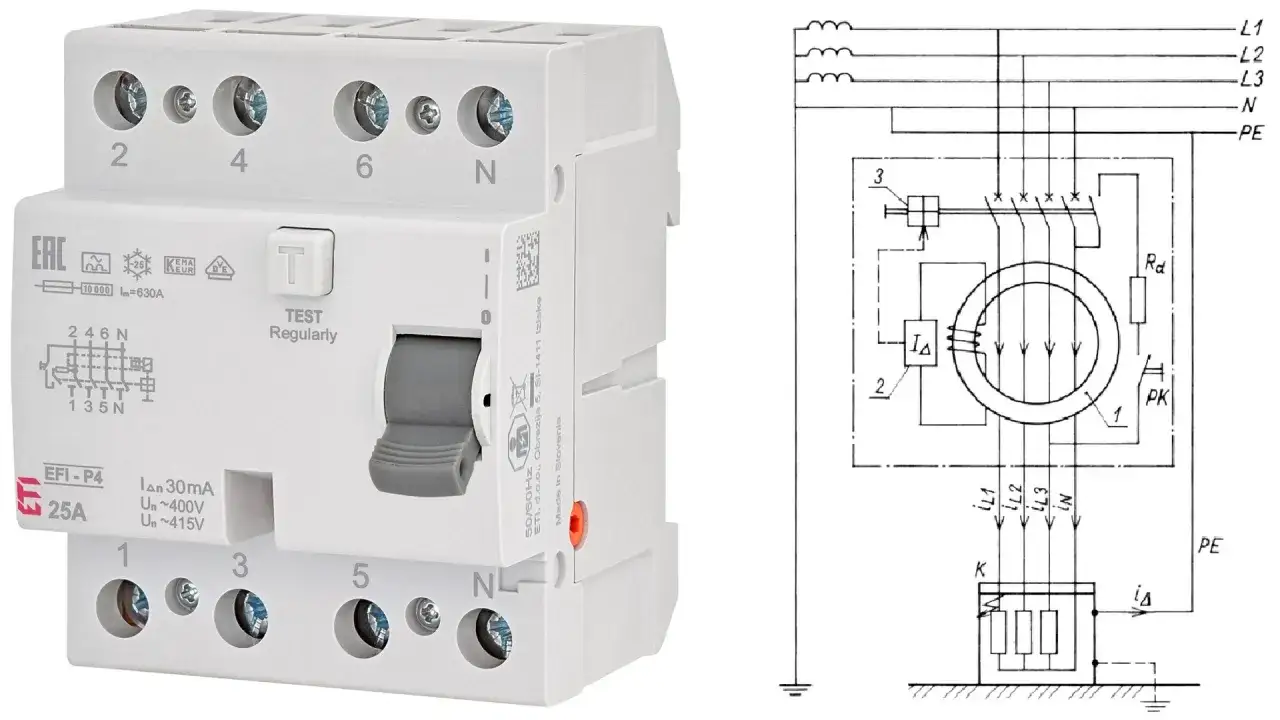

W nowoczesnych rozdzielnicach pomocny bywa też wygląd samego aparatu. ZPE pokazuje, że wyłączniki nadmiarowo-prądowe i różnicowoprądowe mają dość czytelne elementy frontowe: w wyłączniku nadprądowym jest dźwignia, a w różnicówce obok niej często znajduje się przycisk testu. Ten przycisk nie służy do codziennego załączania obwodu, tylko do sprawdzenia, czy urządzenie reaguje prawidłowo.
- Dźwignia w górze zwykle oznacza stan załączenia.
- Dźwignia w dole oznacza stan wyłączenia albo zadziałanie zabezpieczenia.
- Pozycja pośrednia najczęściej wskazuje, że aparat wybił.
- Przycisk test na różnicówce nie jest zwykłym „włącznikiem”.
- Brak napięcia w gnieździe nie zawsze oznacza wyłączone wszystkie zabezpieczenia w domu.

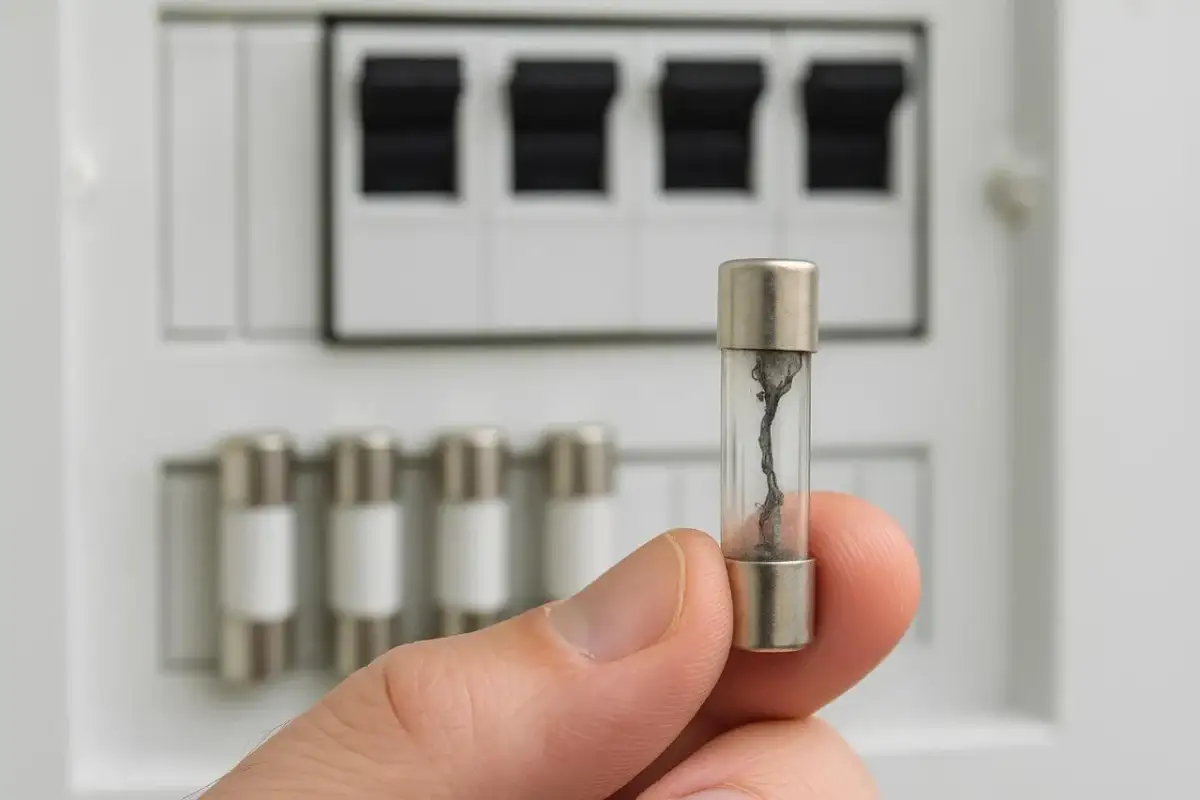

W starszych instalacjach sprawa bywa mniej intuicyjna. Korki topikowe nie mają tak wygodnej sygnalizacji jak współczesne modułowe zabezpieczenia, więc samo „na oko wygląda dobrze” nie wystarcza. Wtedy trzeba sprawdzić nie tylko położenie elementu, ale też stan wkładki i to, czy dana linia nie jest odcięta gdzieś wcześniej, na przykład przez wyłącznik główny albo osobną różnicówkę. To prowadzi do najczęstszego pytania: dlaczego zabezpieczenie mogło się wyłączyć, skoro niczego złego nie widać.
Dlaczego zabezpieczenie bywa wyłączone mimo że niczego nie widać
Najbardziej typowe przyczyny są trzy: przeciążenie, zwarcie i upływ prądu. ZPE opisuje, że wyłącznik nadprądowy reaguje na przeciążenie, czyli zbyt duże obciążenie przez pewien czas, oraz na zwarcie, czyli nagły skok prądu do bardzo dużej wartości. Różnicówka z kolei nie patrzy na moc urządzeń, tylko na to, czy prąd wpływający i wypływający z obwodu się bilansuje.
To ważne rozróżnienie, bo od niego zależy, czego szukać. Gdy wybija wyłącznik nadprądowy, zwykle winne są urządzenia o dużym poborze mocy, uszkodzony sprzęt albo stary obwód. Gdy zadziała różnicówka, częściej chodzi o wilgoć, przebicie, uszkodzoną izolację albo urządzenie, które „puszcza” prąd na obudowę. W praktyce nie traktuję tego jak awarii samego zabezpieczenia, tylko jak sygnał, że instalacja odprowadziła problem zanim zrobił większe szkody.
| Przyczyna | Jak zwykle się objawia | Co zwykle zadziała | Typowy przykład |
|---|---|---|---|
| Przeciążenie | Obwód wyłącza się po chwili, zwłaszcza przy kilku mocnych urządzeniach | Wyłącznik nadprądowy | Czajnik, piekarnik i pralka na jednej linii |
| Zwarcie | Wyłączenie następuje niemal natychmiast | Wyłącznik nadprądowy | Uszkodzony przewód lub sprzęt z wewnętrznym zwarciem |
| Upływ prądu | Zabezpieczenie różnicowe odcina zasilanie, choć urządzenie może wyglądać normalnie | Różnicówka | Wilgotna łazienka, uszkodzona grzałka, przebicie na obudowę |
Warto też pamiętać o tempie reakcji. Przy przeciążeniu zadziałanie może nastąpić po czasie, a przy zwarciu - bardzo szybko. ZPE podaje, że reakcja wyłącznika nadprądowego przy przeciążeniu może trwać od około 0,2 sekundy do nawet 1 godziny, zależnie od wartości prądu i typu aparatu, natomiast przy zwarciu wyłączenie następuje w czasie krótszym niż 30 milisekund. To dobrze pokazuje, że zabezpieczenie nie „kaprysi”, tylko pracuje zgodnie z charakterem awarii.
Skoro przyczyna może być różna, sensowna kolejność działania ma większe znaczenie niż samo ponowne załączenie dźwigni. Właśnie dlatego kolejny krok to spokojna diagnostyka, a nie przypadkowe przełączanie wszystkiego po kolei.
Co zrobić, gdy prądu nadal nie ma, a korki wyglądają na włączone
Jeśli w mieszkaniu nie ma zasilania, a zabezpieczenia wyglądają na załączone, ja zaczynam od najprostszego pytania: czy problem dotyczy jednego obwodu, czy całego domu. To od razu zawęża poszukiwania. Jedna linia bez prądu zwykle wskazuje na wybijający obwód, a brak zasilania wszędzie częściej oznacza wyłącznik główny, różnicówkę, problem na klatce albo awarię po stronie operatora.
- Odłącz urządzenia z gniazdek na podejrzanym obwodzie, zwłaszcza te o dużym poborze mocy.
- Sprawdź, czy któryś wyłącznik nie stoi w pozycji pośredniej albo nie zadziałał wcześniej niż pozostałe.
- Załącz zabezpieczenie ponownie i obserwuj, czy wyłącza się od razu.
- Jeśli wszystko wraca do normy dopiero po odłączeniu jednego urządzenia, to ono jest głównym podejrzanym.
- Jeśli wyłącznik wyłącza się natychmiast po załączeniu, nie próbuj robić tego w kółko - to zwykle oznacza nadal obecny problem.
- Gdy czuć spaleniznę, słychać trzaski albo rozdzielnica jest ciepła, przerwij testy i wezwij elektryka.
W takich sytuacjach przydaje się też zwykła cierpliwość. Nie ma sensu zakładać, że winny jest od razu cały bezpiecznik. Często wystarczy jeden przeciążony czajnik, grzejnik lub uszkodzona ładowarka. A jeśli w całym budynku występują wahania napięcia, pamiętaj, że w Polsce sieć domowa pracuje nominalnie przy 230 V, ale w praktyce mieści się w szerszym zakresie dopuszczalnym dla instalacji niskiego napięcia. Sam fakt, że coś miga albo nie startuje, nie zawsze oznacza więc awarię zabezpieczenia.
Po takiej wstępnej diagnostyce łatwiej odróżnić problem lokalny od poważniejszej usterki. To szczególnie ważne w domach, gdzie działa fotowoltaika, bo tam obwody nie są tak jednorodne, jak wielu osobom się wydaje.
Bezpieczniki w instalacji z fotowoltaiką nie działają dokładnie tak samo
W instalacji PV patrzę zawsze na stronę AC i DC osobno. Po stronie prądu zmiennego masz zwykle klasyczne zabezpieczenia podobne do tych w domu: wyłączniki nadprądowe i często również różnicowoprądowe, zależnie od projektu. Po stronie prądu stałego logika jest inna, bo panele i falownik pracują w innych warunkach napięciowych. W dokumentacji Schneider Electric dla układów DC-PV widać wyraźnie, że są to osobne aparaty projektowane specjalnie do zastosowań fotowoltaicznych i napięć rzędu 1000-1500 V DC.
| Strona instalacji | Co zwykle chroni | Jakie aparaty spotkasz | Co sprawdzać najpierw |
|---|---|---|---|
| AC | Obwód po stronie falownika i zasilanie domu | Wyłączniki nadprądowe, czasem różnicowoprądowe | Rozdzielnicę domową i wyjście z falownika |
| DC | Łańcuchy paneli i połączenie z falownikiem | Rozłączniki, zabezpieczenia PV, aparatura DC | Stan rozłącznika DC, komunikaty falownika, okablowanie stringów |
To rozdzielenie ma praktyczny sens. Jeśli instalacja PV wyłącza się po burzy, po dużym nagrzaniu albo po pracy przy pełnym nasłonecznieniu, nie zakładam z góry, że problem leży w „korkach” w domu. Równie dobrze winny może być rozłącznik DC, zabezpieczenie stringu, komunikat z falownika albo element ochrony przeciwprzepięciowej. W domowych systemach solarowych zwykle najwięcej czasu oszczędza właśnie ustalenie, po której stronie instalacji pojawił się problem.
W tej części warto zachować szczególną ostrożność: prąd stały potrafi być bardziej wymagający przy wyłączaniu łuku niż prąd zmienny, dlatego nie wolno zastępować aparatury DC zwykłym zabezpieczeniem „z domu” tylko dlatego, że wizualnie pasuje do rozdzielnicy. Jeśli instalacja PV reaguje nieprawidłowo, lepiej sprawdzić dokładny typ aparatu i konfigurację niż szukać szybkiego obejścia.
Najbezpieczniejsza kolejność sprawdzania, gdy obwód milczy
Jeśli miałbym zostawić tylko jedną zasadę, byłaby prosta: najpierw odłącz obciążenie, potem przywracaj zasilanie. To minimalizuje ryzyko powtórnego wyzwolenia i pozwala ustalić, czy winne jest urządzenie, obwód czy samo zabezpieczenie. W praktyce oznacza to, że nie zaczynam od wymiany czegokolwiek, tylko od krótkiego testu bez zbędnego obciążenia.
- Nie podłączaj od razu czajnika, grzejnika i piekarnika do tego samego obwodu.
- Nie wymieniaj bezpiecznika na „mocniejszy” tylko po to, żeby problem zniknął na chwilę.
- Nie ignoruj zapachu spalenizny, iskrzenia ani nagrzewania się rozdzielnicy.
- Przy częstym wybijaniu sprawdź też stare urządzenia, zwłaszcza z uszkodzoną grzałką lub przewodem.
W większości domowych przypadków odpowiedź na pytanie, kiedy zabezpieczenie jest włączone, sprowadza się do odczytania pozycji dźwigni i zrozumienia, który aparat właśnie pracuje. Ale prawdziwa oszczędność czasu zaczyna się dopiero wtedy, gdy odróżniasz stan załączenia od przyczyny wyłączenia. To właśnie ta różnica pozwala uniknąć błędnych ruchów, niepotrzebnych strat i niebezpiecznych prób „naprawiania” instalacji na siłę.
