W sieciach prądu przemiennego część energii nie wykonuje bezpośredniej pracy, ale nadal obciąża przewody, transformatory i falowniki. To właśnie ta składowa potrafi podbić rachunki, pogorszyć parametry instalacji i utrudnić współpracę z fotowoltaiką albo silnikami. Poniżej wyjaśniam prosto, skąd się bierze moc bierna, kiedy staje się kosztem i jak ją ograniczyć bez zgadywania.
Najważniejsze rzeczy, które warto wiedzieć o energii biernej
- W prądzie przemiennym napięcie i prąd nie zawsze są idealnie zsynchronizowane, więc część energii krąży między źródłem a odbiornikiem.
- Problem staje się finansowy wtedy, gdy operator nalicza opłaty za nadmiar energii biernej albo za niski współczynnik mocy.
- Najczęściej winne są silniki, transformatory, długie linie, spawarki, LED-owe zasilacze i źle ustawione układy kompensacji.
- W instalacjach PV falownik może pomagać lub szkodzić, zależnie od konfiguracji i wymagań operatora sieci.
- Najlepsze efekty daje najpierw pomiar, potem dobór kompensacji, a dopiero na końcu korekta ustawień urządzeń.
Czym jest składowa bierna i skąd bierze się w sieci
W obwodzie prądu przemiennego napięcie i prąd nie muszą osiągać maksimum dokładnie w tej samej chwili. Gdy pojawia się przesunięcie fazowe, część energii jest chwilowo magazynowana w polu magnetycznym albo elektrycznym urządzenia, a potem wraca do źródła. Nie wykonuje wtedy pracy użytkowej, ale nadal płynie przez sieć i zwiększa obciążenie całego układu.
Najprościej widać to na trzech wielkościach. P oznacza moc czynną, czyli tę, która faktycznie zasila urządzenia. Q to składowa bierna, a S to moc pozorna, czyli „całkowity ciężar” widziany przez sieć. W praktyce liczy się też cosφ, bo pokazuje, jak dużą część pobieranego prądu rzeczywiście wykorzystujesz do pracy, oraz tgφ, który operatorzy często stosują do kontroli rozliczeń.
| Wielkość | Co opisuje | Jednostka | Dlaczego ma znaczenie |
|---|---|---|---|
| P | Moc czynna | kW | To energia zamieniana na pracę, ciepło albo światło. |
| Q | Składowa bierna | kvar | Krąży między źródłem a odbiornikiem i nie wykonuje pracy użytkowej. |
| S | Moc pozorna | kVA | Pokazuje, jak mocno obciążone są przewody, zabezpieczenia i transformatory. |
| cosφ | Współczynnik mocy | bez jednostki | Im bliżej 1, tym lepiej wykorzystujesz prąd. |
| tgφ | Stosunek Q do P | bez jednostki | To jeden z kluczowych parametrów przy rozliczaniu nadmiaru energii biernej. |
Jeśli mam sprowadzić temat do jednego zdania, powiedziałbym tak: im większe przesunięcie między prądem a napięciem, tym więcej nieużytecznego przepływu obciąża instalację. To prowadzi wprost do pytania, kiedy ten techniczny problem zaczyna być widoczny na fakturze.
Kiedy nadmiar energii biernej zaczyna kosztować
Jak podaje TAURON Dystrybucja, opłata za energię bierną nie dotyczy gospodarstw domowych, ale może pojawić się u odbiorców zasilanych z sieci średniego, wysokiego i najwyższego napięcia, a w części przypadków także przy niskim napięciu. W praktyce rozliczenie opiera się na współczynniku tgφ i na tym, czy pobór przekracza granice zapisane w taryfie albo umowie z operatorem.
To ważne rozróżnienie, bo wiele osób myli zwykły wzrost zużycia prądu z opłatą za parametry jakościowe. Na rachunku możesz zobaczyć osobną pozycję dotyczącą nadwyżki energii biernej albo wyraźny sygnał, że współczynnik mocy wypadł poza bezpieczny zakres. Z reguły nie chodzi wtedy o „więcej pracy”, tylko o gorsze wykorzystanie prądu już pobranego z sieci.
- Jeśli masz dużą firmę, opłata pojawia się najczęściej przy pracy wielu silników, transformatorów lub urządzeń o charakterze indukcyjnym.
- Jeśli obiekt pracuje lekko obciążony przez większą część doby, współczynnik mocy potrafi się pogorszyć mimo małego zużycia kWh.
- Jeśli instalacja jest źle skompensowana, problem bywa jeszcze większy niż sama przyczyna, bo system „odrabia” błędy własnym kosztem.
Dla operatora to nie jest drobiazg księgowy, tylko kwestia obciążenia sieci i parametrów technicznych. Żeby zrozumieć, skąd biorą się takie rachunki, trzeba zejść poziom niżej i zobaczyć, które urządzenia najczęściej generują problem.
Co najczęściej powoduje problem w instalacjach
W praktyce najczęściej widzę powtarzalny zestaw winowajców. Część z nich pracuje w domach, ale większość problemów pojawia się tam, gdzie sieć zasila napędy, elektronikę i urządzenia pracujące nierównomiernie w ciągu doby.
| Źródło problemu | Co się dzieje | Typowy skutek |
|---|---|---|
| Silniki indukcyjne | Pompy, wentylatory i sprężarki potrzebują pola magnetycznego do pracy. | Spadek cosφ i większy pobór prądu niż wynikałoby z samej mocy czynnej. |
| Transformatory i dławiki | Same w sobie potrzebują prądu magnesującego, nawet przy małym obciążeniu. | Stały pobór składowej biernej, szczególnie przy częściowym obciążeniu. |
| Spawarki i urządzenia warsztatowe | Pobór jest zmienny i często mało przewidywalny. | Wahania parametrów i trudniejsza kompensacja. |
| UPS, zasilacze LED i elektronika mocy | Nowoczesne układy potrafią generować także zniekształcenia przebiegu. | Oprócz biernej pojawiają się harmoniczne, które dodatkowo męczą sieć. |
| Długie linie i źle dobrane przekroje | Prąd płynie dalej, niż powinien, a spadki napięcia rosną. | Większe straty i gorsza stabilność całej instalacji. |
| Zbyt agresywna kompensacja | Kondensatory „przestrzeliwują” i układ staje się pojemnościowy. | Problem nie znika, tylko zmienia znak i potrafi generować kolejne opłaty. |
Najbardziej mylący przypadek to instalacja, która wygląda nowocześnie, a jednak zachowuje się gorzej niż stary układ z prostymi silnikami. Winne są wtedy zwykle harmoniczne, nadmiar elektroniki albo źle ustawiona kompensacja, a nie sama „ilość sprzętu”. I właśnie dlatego przy fotowoltaice trzeba patrzeć nie tylko na produkcję, ale też na to, jak pracuje falownik.
Dlaczego fotowoltaika i falownik mają tu znaczenie
Nowoczesny falownik nie jest wyłącznie urządzeniem zamieniającym prąd stały na przemienny. Może też sterować współczynnikiem mocy, oddawać albo pobierać składową bierną i reagować na napięcie w punkcie przyłączenia. PSE zwraca uwagę, że wraz z rozwojem OZE rośnie znaczenie odpowiedniej kompensacji w systemie, bo sieć musi zachować stabilność mimo zmiennej generacji.
W praktyce spotykam trzy scenariusze. Pierwszy: falownik działa na ustawieniach domyślnych i wszystko jest poprawnie dobrane. Drugi: operator wymaga konkretnego profilu pracy, na przykład sterowania cosφ lub reakcji Q(V), czyli zmiany zachowania zależnie od napięcia. Trzeci: instalator ustawia parametry zbyt „zachowawczo” i urządzenie ogranicza aktywną produkcję bardziej, niż to konieczne.
- Jeśli falownik pracuje z nieodpowiednim profilem, może podnosić straty zamiast je ograniczać.
- Jeśli instalacja PV współpracuje z dużymi odbiornikami indukcyjnymi, parametry trzeba zgrać, a nie ustawiać osobno.
- Jeśli system ma magazyn energii, pojawia się dodatkowa możliwość stabilizacji, ale tylko wtedy, gdy cały układ został sensownie zaprojektowany.
Najważniejsze jest to, że w instalacji PV nie wystarczy patrzeć na kWp na etykiecie. Równie ważne jest to, jak falownik zachowuje się przy zmiennym napięciu, nocnym poborze i częściowym obciążeniu, bo to właśnie tam pojawiają się największe różnice w jakości pracy całego układu.

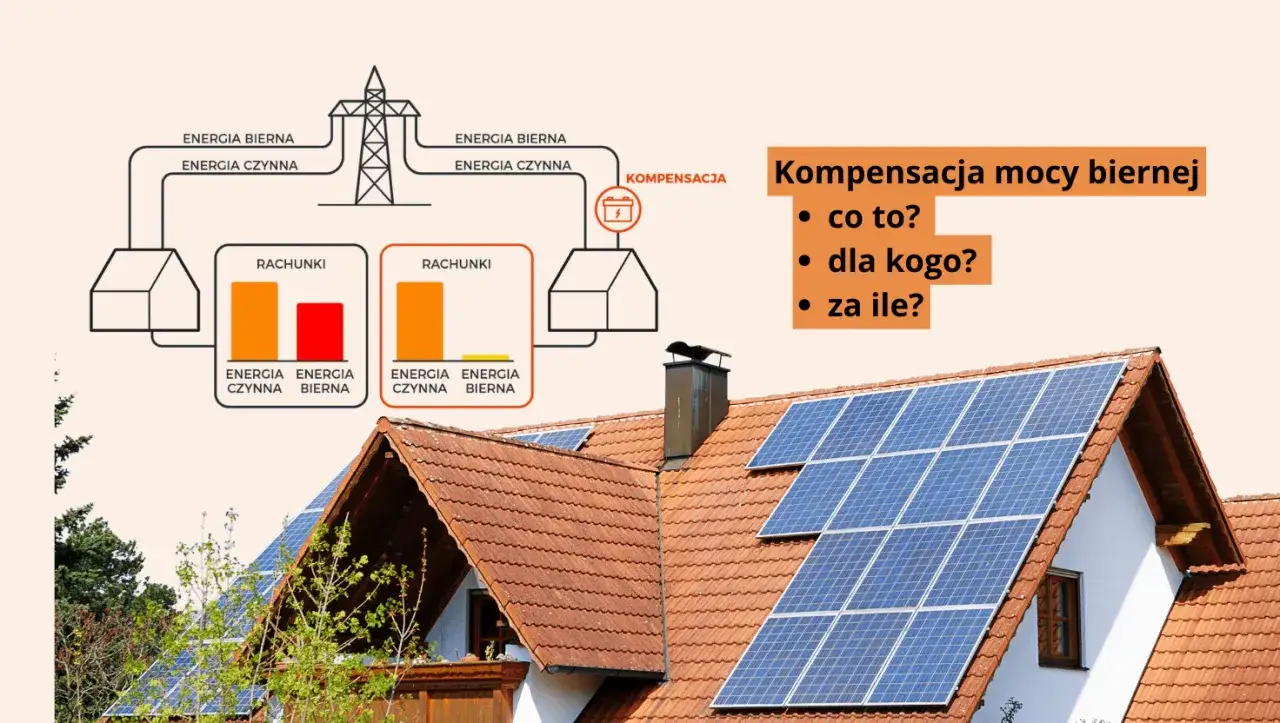

Jak ograniczyć straty i opłaty bez zgadywania
Ja zaczynam od pomiaru, bo bez danych łatwo przepłacić za rozwiązanie, które wygląda profesjonalnie, ale nie trafia w przyczynę. W wielu obiektach najlepszy efekt daje prosty porządek działań: najpierw profil obciążenia, potem analiza parametrów, a dopiero później dobór kompensacji.
| Metoda | Najlepiej działa, gdy | Ograniczenia |
|---|---|---|
| Bateria kondensatorów | Problem wynika głównie z odbiorników indukcyjnych. | Słabo radzi sobie z harmonicznymi i może prze-kompensować układ. |
| Automatyczna kompensacja | Obciążenie zmienia się w ciągu dnia i potrzebne są stopnie załączania. | Wymaga poprawnego doboru mocy kroków i regularnego serwisu. |
| Aktywny filtr | Poza energią bierną występują też zniekształcenia od elektroniki mocy. | Jest droższy, ale zwykle skuteczniejszy w trudnych instalacjach. |
| Ustawienie falownika | Instalacja PV ma wpływ na napięcie, cosφ albo wymagania operatora. | Zbyt agresywne parametry mogą ograniczyć produkcję aktywną. |
| Porządek po stronie odbiorników | Da się ograniczyć liczbę zbędnych napędów, dławików i słabych zasilaczy. | Nie zawsze wystarczy, jeśli obiekt ma duże moce i zmienny profil pracy. |
- Sprawdź na fakturze, czy problem dotyczy opłat za energię bierną, czy rosnącego zużycia kWh.
- Poproś o odczyty z licznika lub analizę profilu 15-minutowego.
- Ustal, które urządzenia pracują najdłużej i przy jakim obciążeniu.
- Dobierz kompensację do rodzaju odbiorników, a nie „na oko”.
- Po zmianach zrób ponowny pomiar, bo overcompensacja bywa równie kosztowna jak niedobór kompensacji.
Najczęstszy błąd, jaki widzę, to montaż urządzenia kompensacyjnego bez wcześniejszego sprawdzenia, co właściwie dzieje się w obiekcie. To działa czasem przez przypadek, ale rzadko daje trwały efekt. Dlatego po etapie naprawy zawsze warto sprawdzić, czy problem rzeczywiście dotyczy twojej instalacji.
Jak sprawdzić, czy problem dotyczy twojej instalacji
W pierwszej kolejności patrzę na fakturę i na dane z licznika. Jeżeli pojawiają się osobne pozycje związane z nadwyżką energii biernej, to znak, że operator widzi pogorszenie parametrów. Jeżeli nie ma rozliczenia, ale instalacja grzeje się bardziej niż powinna, zabezpieczenia pracują nerwowo albo napięcie pływa, problem może być ukryty głębiej.
- Sprawdź, czy na rachunku nie ma osobnej pozycji za energię bierną lub przekroczenie współczynnika mocy.
- Poproś elektryka o pomiar jakości energii, najlepiej obejmujący kilka dni roboczych i weekend.
- Odczytaj wartości cosφ, tgφ, P, Q, S oraz THD, czyli poziom zniekształceń harmonicznych.
- Porównaj pracę obiektu przy małym i dużym obciążeniu, bo właśnie wtedy wychodzą najczęstsze problemy.
- Jeśli masz fotowoltaikę, sprawdź, czy falownik nie pracuje na ustawieniach, które ograniczają produkcję bardziej, niż wynika to z wymagań sieci.
W domach jednorodzinnych temat zwykle kończy się na diagnostyce instalacji i ustawień falownika, a nie na wysokich opłatach. W firmach sytuacja jest poważniejsza, bo niewielkie odchylenie parametrów potrafi mnożyć się przez setki godzin pracy w miesiącu. I właśnie wtedy najbardziej opłaca się zrobić porządek u źródła, zamiast reagować dopiero po kolejnej fakturze.
Co robi największą różnicę w dobrze ustawionej instalacji
Jeśli miałbym wskazać jedną zasadę, powiedziałbym tak: najpierw diagnoza, potem kompensacja, dopiero na końcu wymiana sprzętu. To podejście oszczędza pieniądze, bo pozwala odróżnić realny problem sieciowy od zwykłego wzrostu zużycia energii albo źle ustawionego falownika.
W praktyce najlepiej działają trzy rzeczy naraz: poprawny pomiar, sensowny dobór urządzeń i regularna kontrola parametrów. Przy fotowoltaice dochodzi jeszcze jedno zadanie, którego wielu właścicieli nie docenia: zgranie produkcji z wymaganiami sieci, tak aby instalacja wspierała, a nie obciążała całego układu. Jeśli to zrobisz dobrze, zyskasz nie tylko niższe koszty, ale też stabilniejszą i bezpieczniejszą pracę całej instalacji.
