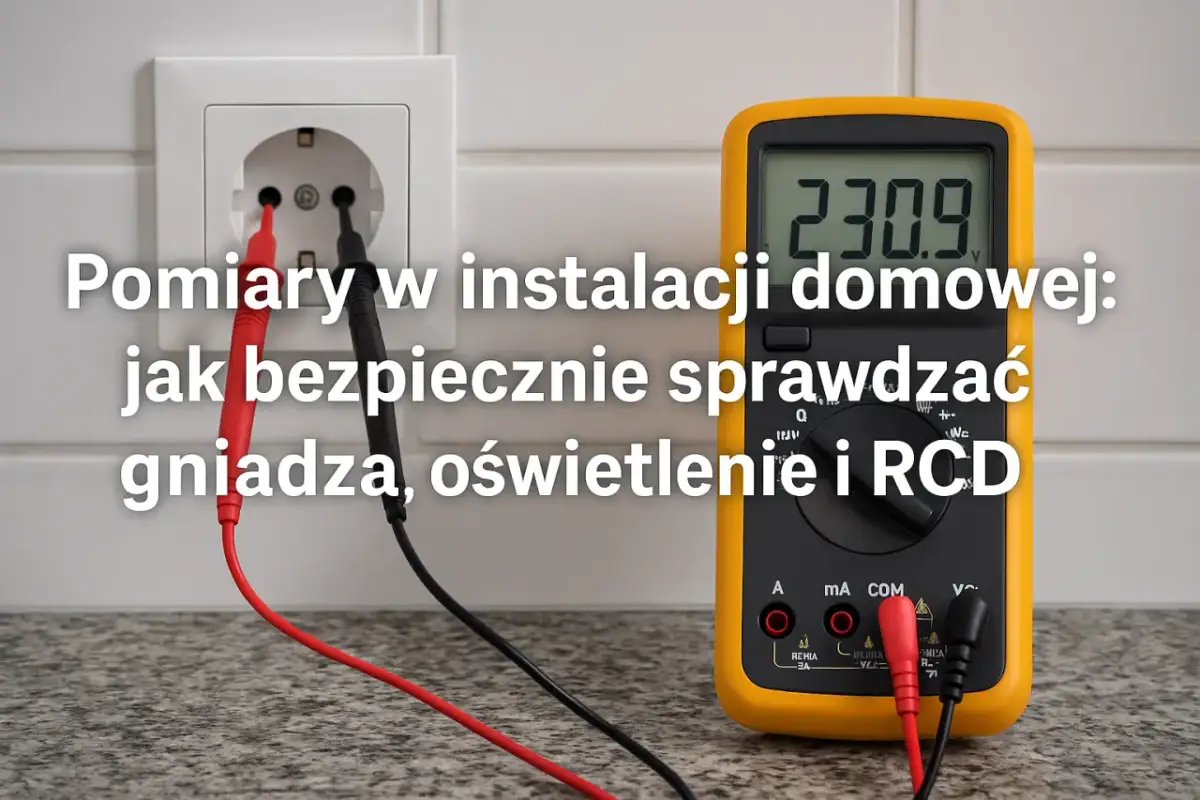

Pomiary w instalacji domowej: jak bezpiecznie sprawdzać gniazda, oświetlenie i RCD multimetrem cyfrowym

Uwaga! Praca przy instalacji elektrycznej to nie zabawa. Ten tekst ma charakter edukacyjny i ma pomóc Ci rozumieć pomiary oraz bezpieczniej korzystać z narzędzi. Jeśli cokolwiek budzi wątpliwości — zatrzymaj się i zadzwoń do elektryka z uprawnieniami.

Wyobraź sobie sobotni poranek. Włączasz czajnik, a kuchenne gniazdo zaczyna „mrowić”. Lampka w piekarniku przygasa, a RCD raz na jakiś czas wybija. Zamiast zgadywać, wyciągasz z szuflady multimetr cyfrowy i w kilka minut masz odpowiedź: luźny styk ochronny i przeciążony obwód kuchenny. Multimetr nie naprawi instalacji, ale potrafi dać Ci dane, które oszczędzą nerwów i pieniędzy — oraz pomogą zdecydować, kiedy potrzebny jest fachowiec.

Bezpieczeństwo przede wszystkim: kategorie CAT, bezpieczniki i przewody

Zanim dotkniesz sondą jakiegokolwiek przewodu, sprawdź, czy Twój multimetr cyfrowy i przewody pomiarowe mają właściwe oznaczenia CAT. W dużym skrócie:

• CAT II — sprzęt RTV/AGD i gniazda wtórne (urządzenia przenośne),

• CAT III — instalacja domowa: gniazda, rozdzielnice piętrowe, stałe obwody,

• CAT IV — przyłącza, główne zasilanie, liczniki, zewnętrzne linie.

W praktyce do pomiarów w mieszkaniu celuj w CAT III 600 V (lub wyżej). Spójrz także na bezpieczniki wewnątrz miernika — lepsze modele mają bezpieczniki ceramiczne HRC o odpowiedniej mocy zwarciowej. Zwróć uwagę na stan izolacji sond, końcówek i przewodów — przetarcia to natychmiastowy stop.

Zasady BHP w pigułce: pracuj jedną ręką, druga z tyłu — zmniejszasz ryzyko przepływu prądu przez klatkę piersiową. Stój na suchym podłożu, noś okulary. Nie mierz prądu wpiętymi przewodami w gniazda VΩ — do prądu używaj właściwego gniazda A/mA i zakresu. Wyłącz obwód, jeśli chcesz sprawdzać ciągłość lub rezystancję.

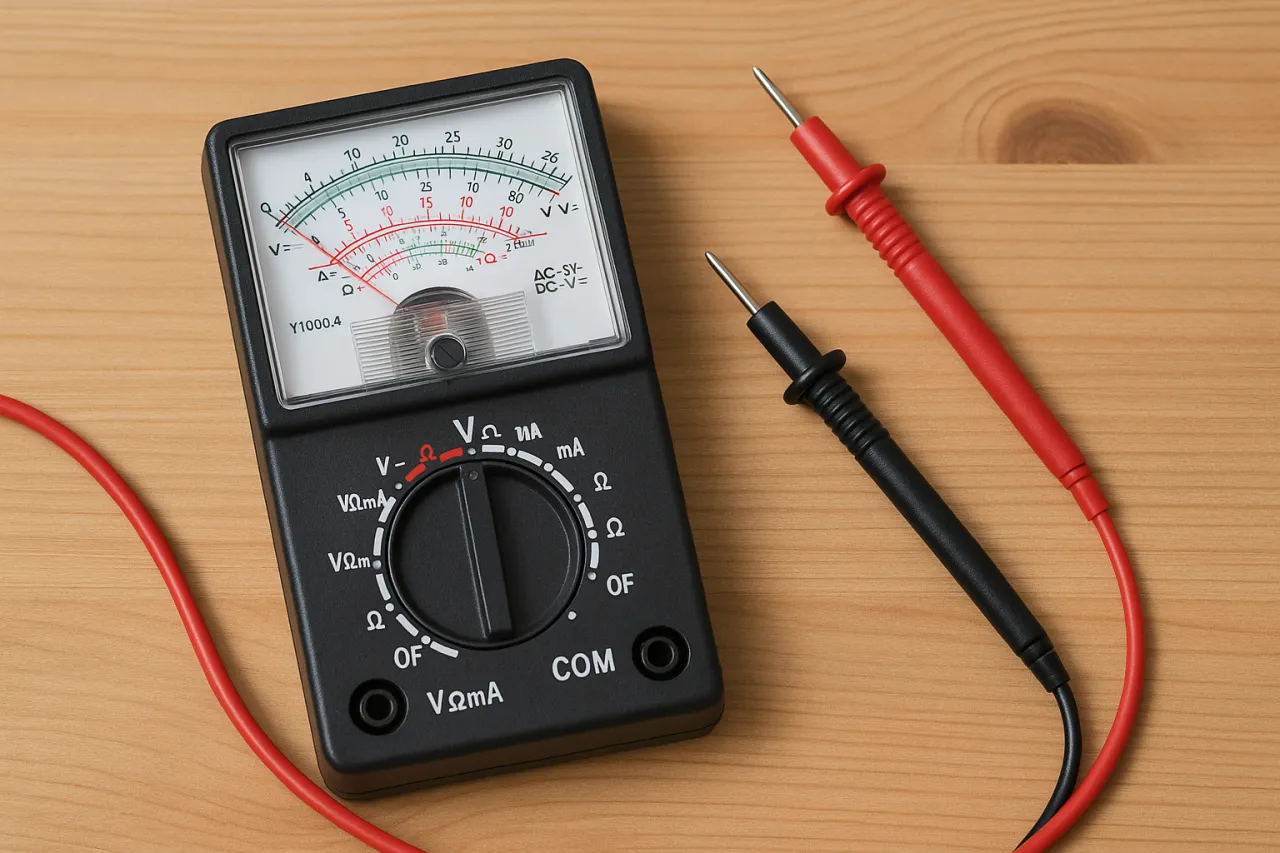

Jak przygotować multimetr cyfrowy do pomiarów w domu?

Dobre przygotowanie to połowa sukcesu. Zrób krótką checklistę „pre-flight”:

1. Bateria OK? Słaba bateria = błędne odczyty.

2. Bezpieczniki całe? Jeśli kiedyś pomyliłeś gniazda i „strzeliło”, sprawdź bezpiecznik zakresu A/mA.

3. Tryb pracy: dla gniazda wybierz V~ (AC), najlepiej z auto-range; w razie wątpliwości zacznij od najwyższego zakresu.

4. Sondy w dobrych gniazdach: COM (czarna) i VΩ (czerwona) dla napięcia/rezystancji; A/mA tylko dla prądu.

5. Test brzęczyka (ciągłość): dotknij sondy razem — powinien zabrzmieć sygnał i pojawić się ~0 Ω.

6. Otoczenie: sucho, jasno, bez pośpiechu. Jeśli nie musisz — nie rób pomiarów, gdy dzieci lub zwierzęta biegają wokół.

Tip: jeśli mierzysz układy elektroniczne (Arduino, czujniki), zwróć uwagę na impedancję wejściową miernika. Standardowe 10 MΩ wystarczy, ale przy bardzo słabych sygnałach układ pomiarowy może wpływać na wynik. W technice instalacyjnej ten problem prawie nie występuje.

Sprawdzanie gniazda krok po kroku: napięcie, przewód ochronny, polaryzacja

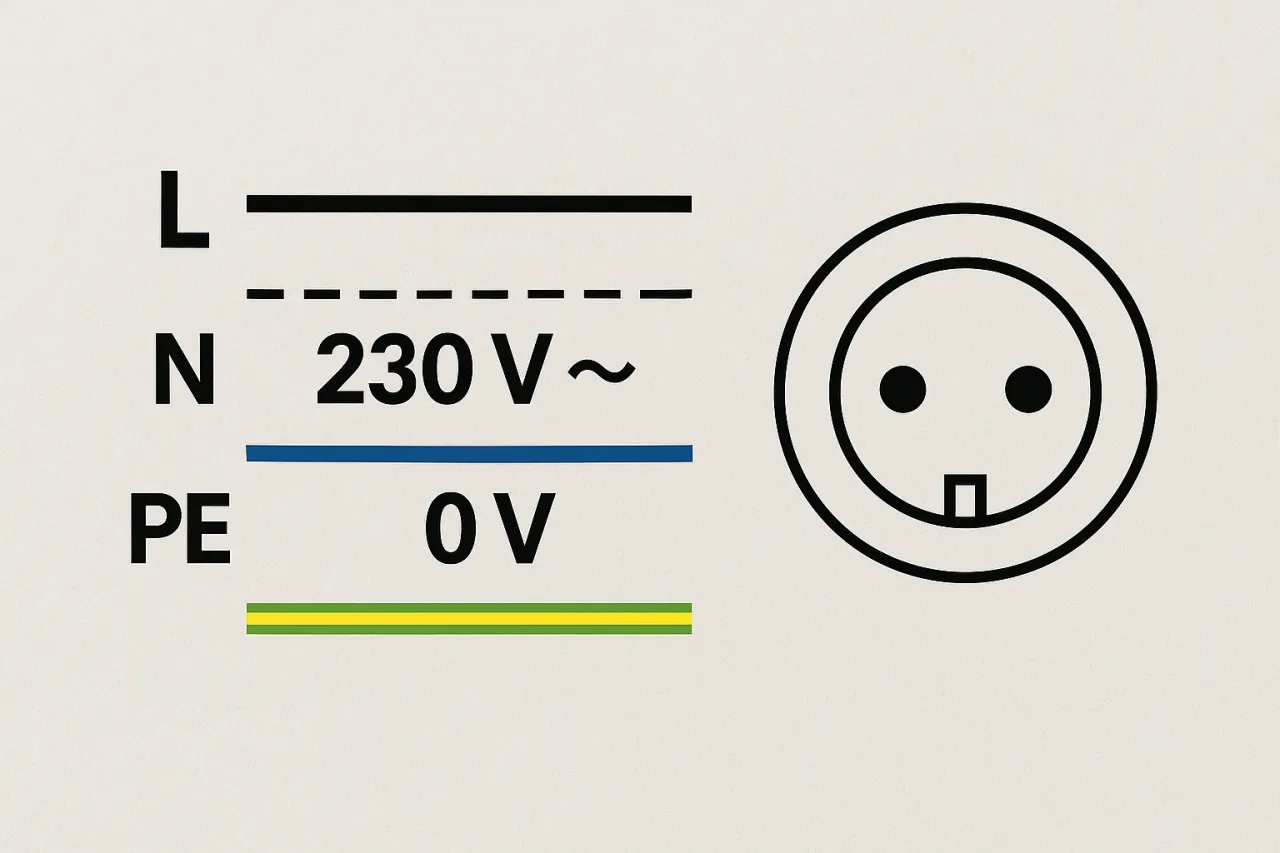

Cel: potwierdzić poprawne napięcie L–N ~ 230 V AC, obecność i ciągłość PE, oraz prawidłową polaryzację.

1. Ustaw tryb V~ (AC).

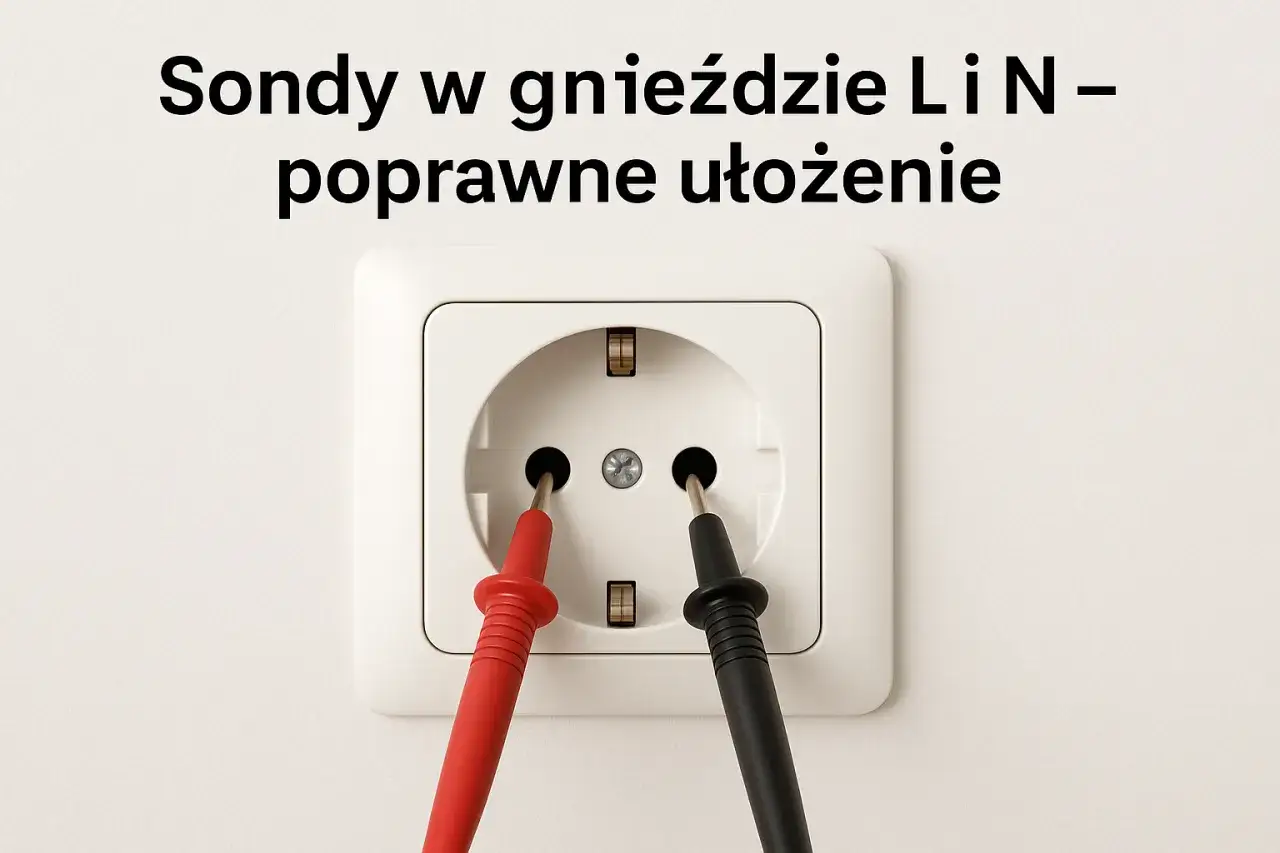

2. Włóż czarną sondę do otworu N (neutralny), czerwoną do L (fazowy). Odczyt ≈ 230 V (dopuszczalne wahania ~207–253 V).

3. Zostaw czerwoną sondę w L, czarną przełóż do PE (bolec/kołek). Odczyt ≈ 230 V. Jeśli znacznie niższy — problem z przewodem ochronnym.

4. Teraz pomiar N–PE. Odczyt powinien być niski (0–5 V). Wyższe wartości sugerują luźne połączenia lub błędne podłączenie.

5. Polaryzacja: w większości gniazd faza powinna być po prawej patrząc z przodu (standard lokalny może się różnić). Gdy wartości L–N i L–PE są poprawne, a N–PE niskie — polaryzacja zwykle też jest OK.

Co oznaczają nietypowe wyniki?

• L–N ~0 V: brak zasilania, uszkodzony wyłącznik/MCB lub przerwany obwód.

• L–PE znacznie <230 V: brak, przerwa lub zła ciągłość PE.

• N–PE >5–10 V: luźny N, przeciążenie lub błąd połączeń — wezwij elektryka.

• Migotanie wyniku: luźny styk w gnieździe; to sygnał alarmowy (grzanie się, ryzyko nadpalenia).

• Uwaga: W niektórych scenariuszach zmierzone napięcie w N–PE może „pływać” przez zakłócenia i sprzężenia w przewodach. Dlatego interpretuj pomiary łącznie z objawami (grzanie się gniazdka, iskry, wyzwalanie zabezpieczeń).

Oświetlenie i włączniki: gdzie najczęściej szukamy usterki?

Brak światła nie zawsze oznacza spaloną żarówkę. Multimetr cyfrowy pomoże zlokalizować przerwę:

• Test żarówki/oprawy: wyłącz zasilanie, wykręć żarówkę i zmierz ciągłość między stykami — buzzer powinien piszczeć dla sprawnej żarówki żarnikowej. Przy LED-ach sprawdź zasilacz oprawy (częsty winowajca).

• Włącznik światła: przy wyłączonym zasilaniu sprawdź ciągłość między zaciskami w pozycji ON/OFF. Brak przejścia w pozycji ON = włącznik do wymiany.

• Napięcie w oprawie: przy włączonym obwodzie zmierz L–N w oprawie. Brak napięcia? Szukaj przerwy na kostkach, szybkozłączkach lub w samym włączniku.

Tip: Jeśli oświetlenie LED miga, sprawdź połączenie neutralnego (N) i jakość zasilacza. Czasem winne są ściemniacze nieprzystosowane do źródeł LED.

Czy można sprawdzić RCD multimetrem cyfrowym?

Krótko i uczciwie: multimetr cyfrowy nie zastąpi specjalistycznego miernika instalacji. RCD (wyłącznik różnicowoprądowy) wymaga testów upływu prądu i czasu zadziałania, które wykonuje się miernikiem RCD. Ale zwykły DMM pomoże Ci wstępnie ocenić sytuację:

• sprawdzisz obecność i ciągłość przewodu PE (pośrednio, pomiarami N–PE i L–PE),

• potwierdzisz napięcia w gniazdach i obwodach przed testami,

• wyeliminujesz oczywiste błędy (np. odwrócona polaryzacja lub brak PE), zanim wezwiesz elektryka.

Jeśli RCD wyzwala się przy konkretnym urządzeniu, możesz (po odłączeniu od sieci) zmierzyć rezystancję jego elementów grzejnych lub filtrów (np. grzałka w czajniku, pralka). Bardzo niska rezystancja do obudowy może sugerować zwarcie lub przebicie.

Praktyczne scenariusze: trzy szybkie diagnozy „z kuchni i łazienki”

1) „Gniazdo mrowi, gdy dotykam zlewu.”
Pomiary: L–N ≈ 230 V (OK), L–PE ≈ 120–150 V (za nisko), N–PE ≈ 80–100 V (za wysoko). Wniosek: problem z PElub mostkiem N–PE. Działanie: nie używaj gniazda, wezwij elektryka, sprawdź zaciski ochronne i połączenia wyrównawcze.

2) „Po wymianie lampy światło nie działa.”
Test: ciągłość włącznika (OK), napięcie L–N w oprawie 0 V (brak). Odkrycie: neutralny N został pozostawiony w puszce, a do oprawy doprowadzono tylko L. Rozwiązanie: poprawne doprowadzenie N do oprawy (elektryk).

3) „RCD wybija przy włączeniu czajnika.”
Na wyłączonej wtyczce mierzysz rezystancję między bolcami czajnika a PE. Odczyt bardzo niski → prawdopodobny upływ do obudowy przez grzałkę/filtr EMI. Wniosek: urządzenie do naprawy lub wymiany. Instalacja może być OK — winny jest odbiornik.

Najczęstsze błędy początkujących (i jak ich uniknąć)

• Przewody w złym gnieździe miernika. Pomiar napięcia z przewodem w A/mA to prosty sposób na spalenie bezpiecznika.

• Pomiar prądu „jak napięcia”. Prądu nie mierzymy równolegle do obciążenia, tylko w szereg — i to tylko, gdy wiesz, co robisz.

• Dotykanie metalowych części sond. Trzymaj za izolowane uchwyty, używaj kapturków na końcówkach.

• Brak zakresu/auto-range bez kontroli. Gdy wynik „tańczy”, ustaw manual-range na sensowny zakres.

• Pomiary w wilgoci. Łazienka po kąpieli? Poczekaj, osusz, odłącz zasilanie przed testem ciągłości.

• Ignorowanie oznaczeń CAT i przeglądu sond. Zniszczone przewody = ryzyko porażenia.

Kiedy koniecznie wezwać elektryka?

• Gniazdo/łącznik grzeje się lub czuć zapach spalenizny.

• Widzisz nadpalenia, iskry, „strzały”.

• RCD/MCB wyzwala się często lub bez wyraźnej przyczyny.

• Instalacja aluminiowa lub bardzo stara — planujesz modernizację.

• Prace przy rozdzielnicy, w obwodach trójfazowych, przy liczniku — tego samodzielnie nie wykonujemy.

Podsumowanie i checklista do druku

Multimetr cyfrowy to Twój sprzymierzeniec: w kilka minut potrafi wskazać, czy problem leży w gnieździe, oprawie, urządzeniu, czy w całym obwodzie. Pamiętaj o CAT III, o poprawnym osadzeniu sond i o tym, że RCD sprawdzisz w pełni tylko dedykowanym miernikiem.

Checklista (do odhaczania):

• Bateria i bezpieczniki miernika sprawdzone.

• Tryb V~ ustawiony do pomiaru 230 V.

• Sondy w gniazdach COM i VΩ.

• L–N ≈ 230 V, L–PE ≈ 230 V, N–PE ≈ 0–5 V.

• Brak migotania odczytów, styki stabilne.

• Po pomiarach: wyłącz zasilanie na czas prac i odkładaj miernik w suche miejsce.

Tabela 1: Kategorie CAT i zastosowania (skrót)

Tabela 2: Pomiary gniazda — wzorcowe wartości

Słownik pojęć (mini): True RMS — metoda uśredniania skutecznej wartości napięcia/prądu; przydaje się, gdy mierzysz niesinusoidalne przebiegi (np. zasilacze impulsowe LED). Impedancja wejściowa — „opór”, jaki stawia multimetr cyfrowy badanemu obwodowi. Auto-range — automatyczny dobór zakresu, manual-range — ręczny. Buzzer — tester ciągłości z sygnałem dźwiękowym.

Pro tip: do większości prac w domu w zupełności wystarczy multimetr cyfrowy True RMS CAT III 600 Vz funkcjami: V AC/DC, Ω, buzzer, test diody i pomiar prądu do kilku amperów. Do pracy w rozdzielnicy rozważ cęgi prądowe i lepszą kategorię CAT.
