Pompa ciepła w domu jednorodzinnym ma zwykle dwa zadania: utrzymać temperaturę w pomieszczeniach i przygotować ciepłą wodę użytkową. Wykonuje je jednym urządzeniem, więc musi je wykonywać na przemian. Element, który o tym przemienianiu decyduje, kosztuje ułamek wartości całej instalacji i jest jednym z najczęstszych źródeł zgłoszeń serwisowych.
Dlaczego nie da się grzać obu naraz
Ogrzewanie i ciepła woda wymagają zupełnie różnych parametrów. Ogrzewanie podłogowe pracuje przy trzydziestu pięciu stopniach, a przygotowanie wody użytkowej wymaga podniesienia temperatury zasobnika do co najmniej pięćdziesięciu pięciu, okresowo wyżej ze względów sanitarnych.
Pompa ciepła w danym momencie wytwarza wodę o jednej temperaturze. Nie da się jednocześnie podawać trzydziestu pięciu stopni do podłogówki i pięćdziesięciu pięciu do zasobnika. Dlatego układ pracuje naprzemiennie, przełączając całą moc urządzenia raz na jeden obieg, raz na drugi.
Priorytet ma zwykle ciepła woda, bo jej przygotowanie trwa krótko, kilkadziesiąt minut, a bezwładność cieplna budynku sprawia, że przerwa w ogrzewaniu o tej długości jest niezauważalna. Po zakończeniu cyklu układ wraca do ogrzewania.

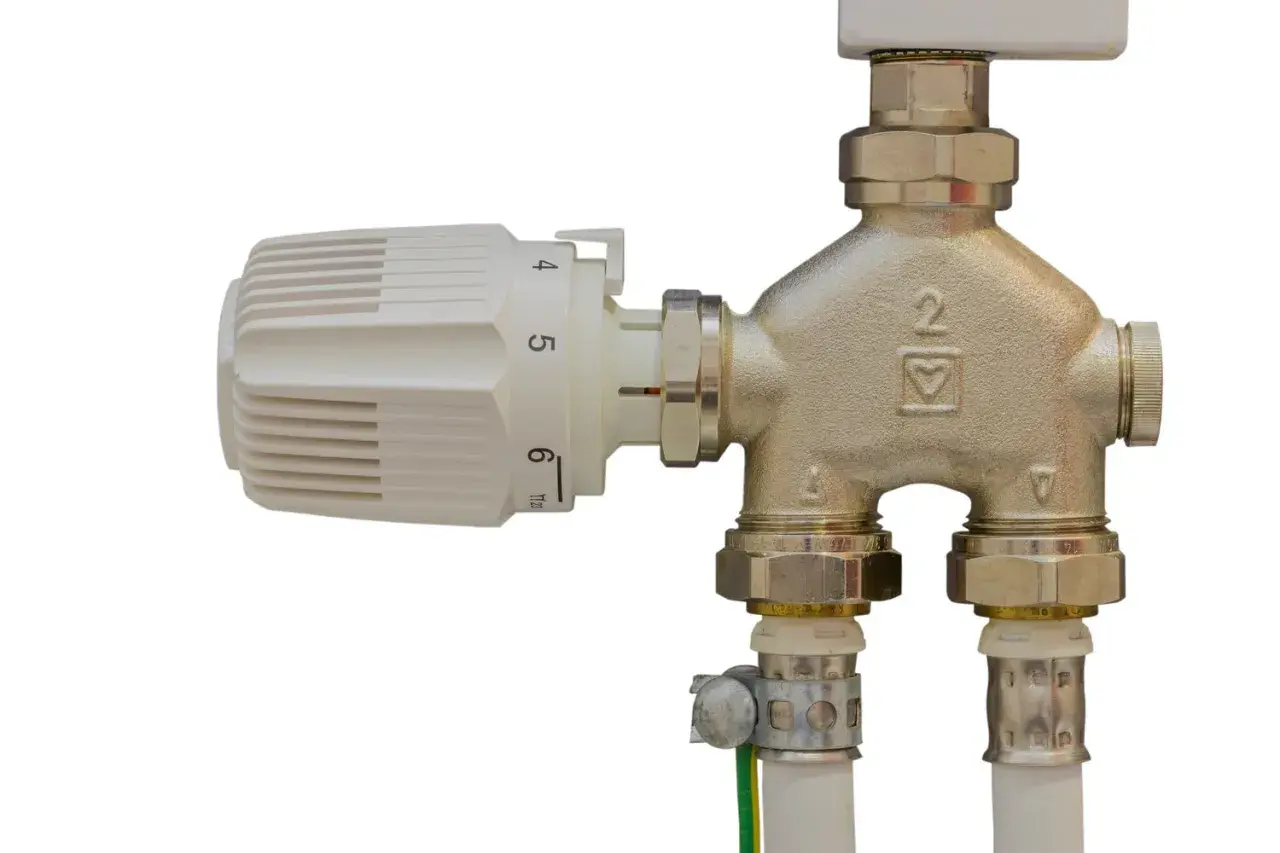

Za to przełączenie odpowiada zawór trójdrożny z siłownikiem, czyli zawór o jednym wlocie i dwóch wylotach, przestawiany napędem elektrycznym na sygnał ze sterownika pompy. W jednym położeniu kieruje całość przepływu do obiegu grzewczego, w drugim do wężownicy zasobnika.
Przełączający czy mieszający, bo to nie to samo
Pod nazwą zaworu trójdrogowego kryją się dwie konstrukcje o różnym przeznaczeniu i to jedno z częstszych nieporozumień przy zamawianiu części.
Zawór przełączający pracuje w dwóch skrajnych położeniach. Jest albo w jednym, albo w drugim, a jego zadaniem jest skierowanie całego strumienia w wybraną stronę. To on obsługuje przełączanie między ogrzewaniem a ciepłą wodą.
Zawór mieszający pracuje płynnie, w położeniach pośrednich, mieszając wodę gorącą z powrotem, żeby uzyskać zadaną temperaturę zasilania. Stosuje się go w obiegach podłogowych zasilanych ze źródła o wyższej temperaturze oraz w układach z regulacją pogodową.
Zamontowanie zaworu mieszającego w roli przełączającego kończy się niepełnym odcięciem jednego z obiegów. Część przepływu ucieka wtedy tam, gdzie nie powinna, przez co przygotowanie ciepłej wody trwa dłużej, a instalacja grzewcza podgrzewa się w czasie, gdy powinna stać.
Objawy, które wskazują na zawór, a nie na pompę
Awaria napędu albo samego zaworu daje objawy łatwo mylone z usterką urządzenia głównego, co prowadzi do niepotrzebnych diagnoz i wymian droższych podzespołów.
Pierwszym objawem jest ciepła podłoga w trakcie przygotowywania ciepłej wody. Skoro układ miał przełączyć się na zasobnik, obieg grzewczy powinien pozostać zimny. Ciepło w podłodze oznacza, że zawór nie domyka jednej z dróg.
Drugim jest wydłużony czas nagrzewania zasobnika. Jeżeli podgrzanie wody, które zajmowało czterdzieści minut, zaczyna trwać dwie godziny, a pompa pracuje normalnie, przyczyną bywa właśnie częściowy przeciek przez zawór.
Trzecim brak przełączenia w ogóle, przy słyszalnej pracy napędu. To zwykle oznacza urwany trzpień albo zapieczenie grzyba w gnieździe po dłuższym postoju, typowe po sezonie letnim, w którym zawór przez kilka miesięcy pozostawał w jednym położeniu.
Diagnoza jest prosta i nie wymaga narzędzi. Wystarczy dotknąć rur wychodzących z obu wylotów zaworu w trakcie cyklu przygotowania ciepłej wody. Jedna powinna być gorąca, druga chłodna. Obie ciepłe oznaczają nieszczelność wewnętrzną.
Montaż, który przesądza o żywotności
Zawór dobiera się do średnicy instalacji i do współczynnika przepływu, nie tylko do gwintu. Zawór o zbyt małym przelocie dławi obieg i obniża wydajność pompy ciepła, co przy urządzeniu o mocy kilkunastu kilowatów jest realną stratą.
Kierunek przepływu jest oznaczony na korpusie i musi być zachowany. Montaż odwrotny bywa fizycznie możliwy, a skutkuje nieszczelnością wewnętrzną i przyspieszonym zużyciem uszczelnienia grzyba.
Napęd montuje się tak, aby był dostępny bez demontażu izolacji i rur, bo to element wymienny, o żywotności krótszej niż sam zawór. Wiele konstrukcji pozwala odłączyć napęd od korpusu, co znacznie upraszcza serwis. Warto też sprawdzić, czy napęd ma dźwignię ręcznego przestawienia, przydatną przy awarii i przy odpowietrzaniu układu.
Ostatnią rzeczą jest przestrzeń nad zaworem. Napęd wymaga kilkunastu centymetrów wolnego miejsca na demontaż w górę, a w ciasno zabudowanych kotłowniach bywa to przeoczone, przez co wymiana napędu wymaga rozkręcenia rurociągu.
Trzy rzeczy do sprawdzenia raz w roku
- Ręczne przestawienie zaworu dźwignią serwisową, żeby grzyb nie zapiekł się w jednym położeniu po sezonie letnim.
- Test temperatury na obu wylotach w trakcie cyklu ciepłej wody, wykonany ręką, bez żadnych przyrządów.
- Kontrola czasu nagrzewania zasobnika, porównana z zapisem z poprzedniego roku. Wydłużenie o połowę to sygnał ostrzegawczy.
Trzy czynności na kwadrans, które pozwalają wychwycić usterkę taniego elementu, zanim zostanie zdiagnozowana jako awaria urządzenia za kilkadziesiąt tysięcy złotych. To rzadki przypadek, w którym przegląd zwraca się w sposób tak jednoznaczny.
