W typowej domowej rozdzielnicy sprawa jest prostsza, niż wygląda: dźwignia zabezpieczenia ustawiona w górę zwykle oznacza załączenie, a w dół wyłączenie. To właśnie dlatego pytanie, czy bezpieczniki w górę czy w dół, wraca przy każdym braku prądu. W praktyce ważniejsze od samego ruchu jest jednak to, jaki to typ zabezpieczenia, czy zadziałał ochronnie i jak bezpiecznie przywrócić zasilanie bez zgadywania.
Najważniejsze zasady, które od razu rozwiązują większość wątpliwości
- W większości wyłączników nadprądowych i różnicowoprądowych pozycja w górę oznacza włączenie, a w dół wyłączenie.
- Jeśli aparat zadziałał, dźwignia może utknąć w pozycji pośredniej i wtedy trzeba go najpierw całkowicie wyłączyć, a dopiero potem włączyć.
- Stary bezpiecznik topikowy nie ma dźwigni, więc nie ocenia się go po kierunku ruchu.
- Jeżeli zabezpieczenie wybija ponownie od razu po załączeniu, problem zwykle leży w obwodzie albo w podłączonym urządzeniu.
- W instalacjach fotowoltaicznych i innych układach DC patrz przede wszystkim na oznaczenia I/O oraz instrukcję urządzenia.

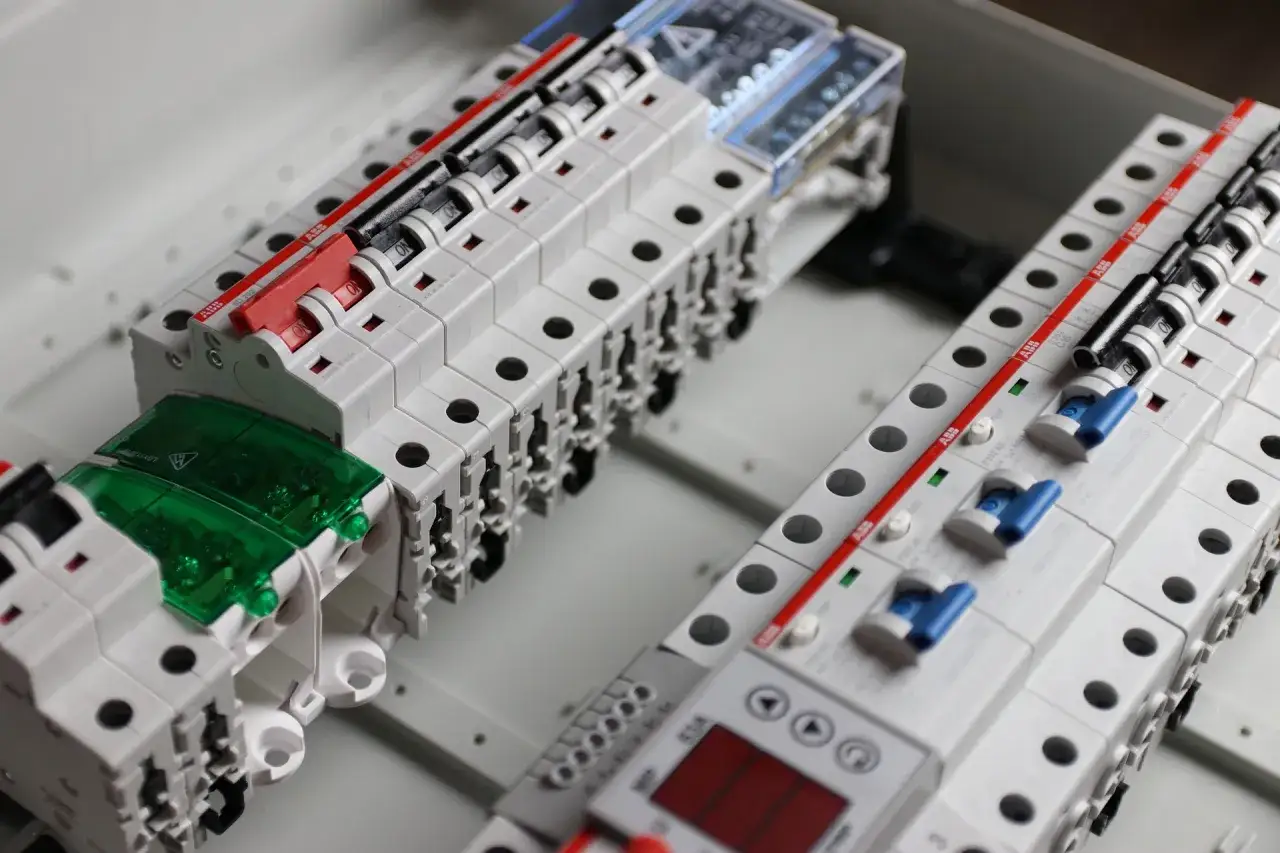

W typowej rozdzielnicy włączasz w górę, wyłączasz w dół
W zwykłych domowych wyłącznikach nadprądowych i różnicowoprądowych przyjmuje się prostą zasadę: góra to ON, a dół to OFF. Ja zawsze sprawdzam też oznaczenia na obudowie, bo symbole I i O są pewniejsze niż sama intuicja. I oznacza pracę obwodu, O oznacza przerwę w zasilaniu.
Najwięcej zamieszania pojawia się wtedy, gdy zabezpieczenie zadziałało samo. Dźwignia nie musi wtedy wyglądać jak idealne „włączone” albo „wyłączone” położenie, tylko zatrzymuje się pośrodku. To nie jest półśrodek do ignorowania, tylko sygnał, że mechanizm odciął obwód z powodu przeciążenia albo zwarcia.
W praktyce uczę się rozpoznawać takie elementy po zachowaniu całej rozdzielnicy: jeśli jeden klawisz odstaje od pozostałych, właśnie on najczęściej wymaga uwagi. Ten prosty nawyk oszczędza czas i zmniejsza ryzyko, że będziesz próbować „na ślepo” włączać nie ten obwód, którego dotyczy problem. Skoro już wiesz, jak odczytać pozycję, przejdźmy do bezpiecznego przywracania zasilania.
Jak bezpiecznie przywrócić zasilanie po zadziałaniu zabezpieczenia
Jeżeli bezpiecznik albo wyłącznik zadziałał, nie zaczynam od siłowania się z dźwignią. Najpierw odciążam obwód, bo bardzo często przyczyną jest zbyt duży pobór mocy albo wadliwe urządzenie podłączone do gniazdka. Dopiero potem wykonuję reset. Taka kolejność naprawdę ma znaczenie.
- Odłącz urządzenia z obwodu, który stracił zasilanie. Najczęściej chodzi o sprzęt grzewczy, czajnik, pralkę, zmywarkę albo kilka urządzeń podpiętych do jednej listwy.
- Ustaw dźwignię zabezpieczenia całkowicie w dół, aż poczujesz wyraźne kliknięcie.
- Dopiero potem przestaw ją w górę do pozycji pracy.
- Obserwuj, czy aparat trzyma pozycję i czy obwód wrócił do działania.
Jeśli po takim resecie zabezpieczenie od razu znów wybija, nie próbuj robić tego kilka razy z rzędu. To już nie jest przypadkowe zdarzenie, tylko znak, że w instalacji albo w podłączonym sprzęcie nadal jest problem. Właśnie tutaj najczęściej myli się zwykły wyłącznik z innym typem zabezpieczenia, więc poniżej porządkuję najważniejsze różnice.
Nie myl wyłącznika nadprądowego z topikiem
W rozmowie wiele osób mówi po prostu „bezpiecznik”, ale technicznie to mogą być zupełnie różne urządzenia. Dla użytkownika domowego różnica jest bardzo praktyczna: jedno się przełącza, drugie wymienia, a trzecie może reagować nie na przeciążenie, tylko na upływ prądu do ziemi. Poniższa tabela porządkuje to bez zbędnych skrótów myślowych.
| Typ zabezpieczenia | Jak wygląda | Co oznacza pozycja | Co zrobić po zadziałaniu |
|---|---|---|---|
| Wyłącznik nadprądowy | Dźwignia na szynie DIN, często z małym wskaźnikiem stanu | W górę zwykle ON, w dół OFF; po zadziałaniu może stanąć pośrodku | Najpierw całkiem w dół, potem w górę |
| Wyłącznik różnicowoprądowy | Podobna dźwignia, zwykle dodatkowy przycisk testu | Pracuje podobnie, ale reaguje na różnicę prądów, nie tylko na przeciążenie | Sprawdź obciążenie, wilgoć i urządzenia zasilane z obwodu |
| Bezpiecznik topikowy | Wkładka lub stary „korek”, bez klasycznej dźwigni | Kierunek góra/dół nie ma tu zastosowania | Wymiana wkładki o właściwych parametrach |
| Rozłącznik lub izolator PV | Pokrętło, dźwignia albo przełącznik z okienkiem stanu | Liczą się oznaczenia I/O, a nie przyzwyczajenie z domowej rozdzielnicy | Sprawdź instrukcję i nie zakładaj, że działa jak zwykły esek |
Warto też pamiętać, że domowy wyłącznik różnicowoprądowy najczęściej ma czułość 30 mA i reaguje na upływ prądu, a nie na sam fakt, że urządzeń jest dużo. To ważne rozróżnienie, bo jeśli taki aparat wybija, sama pozycja dźwigni nie rozwiązuje sprawy. Trzeba znaleźć przyczynę, a nie tylko „dobić” przełącznik. I to prowadzi już wprost do sytuacji, w których lepiej odpuścić samodzielne próby.
Kiedy nie próbować zgadywać i wezwać elektryka
Ja traktuję jedną zasadę jako granicę: jeśli zabezpieczenie wybija ponownie natychmiast po załączeniu, kończy się domowe sprawdzanie. Podobnie wtedy, gdy rozdzielnica jest ciepła, czuć zapach spalenizny albo widać przebarwienia na obudowie. To nie są objawy „złego kontaktu z dźwignią”, tylko możliwego problemu elektrycznego, który wymaga diagnostyki.
- zabezpieczenie wyłącza się od razu po załączeniu;
- dźwignia stawia wyraźny opór albo nie daje się przełączyć w normalny sposób;
- wokół aparatu widać ślady nadtopienia, przypalenia lub okopcenia;
- obudowa jest wyraźnie nagrzana bez widocznego powodu;
- w rozdzielnicy pojawiła się wilgoć, zalanie albo skropliny;
- problem wraca po podłączeniu konkretnego urządzenia.
W takich przypadkach ryzyko jest zwykle większe niż potencjalny zysk z kolejnej próby. Najczęściej problem siedzi w uszkodzonym sprzęcie, luźnym zacisku, przeciążonym obwodzie albo w samej instalacji. Skoro to już nie jest zwykły reset, przechodzę do miejsca, gdzie pomyłki zdarzają się szczególnie często, czyli do fotowoltaiki i układów DC.
W instalacjach fotowoltaicznych liczy się oznaczenie, nie przyzwyczajenie
W instalacji fotowoltaicznej nie zakładaj automatycznie, że każdy przełącznik zachowuje się tak samo jak domowy wyłącznik nadprądowy. Po stronie AC często jest podobnie jak w zwykłej rozdzielnicy, ale po stronie DC wchodzą już inne zasady: rozłączniki mają wyraźne wskaźniki stanu, możliwość blokady w pozycji OFF i parametry napięciowe, które bywają dużo wyższe niż w mieszkaniu. W praktyce spotyka się urządzenia pracujące na poziomach 600, 1000 albo 1500 V DC, więc tutaj intuicja naprawdę nie wystarcza.
To właśnie dlatego przy PV patrzę najpierw na oznaczenie I/O, potem na okienko sygnalizacyjne, a dopiero na końcu na sam ruch dźwigni. Jeśli producent przewidział inny sposób obsługi, instrukcja wygrywa z nawykiem. W układach słonecznych ten detal ma znaczenie nie tylko dla wygody, ale też dla bezpieczeństwa, bo DC trudniej przerwać niż zwykły obwód domowy. Z tej samej przyczyny nie wolno zakładać, że „jak w domu, to działa tak samo”.
Jeżeli instalacja ma osobny rozłącznik przy falowniku, odłącznik stringów albo zabezpieczenie w skrzynce przy panelach, traktuj każdy z tych elementów jako osobny przypadek. W fotowoltaice opłaca się chłodna procedura, a nie odruch. Najpierw identyfikacja urządzenia, potem odczyt symboli, dopiero później przełączenie. To najkrótsza droga do uniknięcia niepotrzebnego błędu, zwłaszcza gdy system jest większy niż jedna mała rozdzielnica w domu.
Najpewniejszy nawyk przy każdej rozdzielnicy
Jeśli miałbym zostawić jedną praktyczną regułę, brzmiałaby tak: najpierw rozpoznaj typ zabezpieczenia, potem odczytaj symbole, a dopiero na końcu patrz na kierunek dźwigni. W zwykłej rozdzielnicy domowej w górę najczęściej znaczy włączone, w dół wyłączone, ale w sprzęcie specjalistycznym i po stronie DC kierunek nie może być jedynym kryterium.
Po zadziałaniu zabezpieczenia nie próbuj go „trzymać” w pozycji pracy. Jeśli wraca do działania po pełnym resecie i odłączeniu obciążenia, sprawa zwykle jest prosta. Jeśli wyłącza się znowu, to już nie jest drobnostka, tylko sygnał, że instalacja albo podłączone urządzenie wymagają sprawdzenia. Taka kolejność działania oszczędza czas i jest po prostu bezpieczniejsza niż pamięciowe regułki.
W praktyce więc odpowiedź jest krótka: w typowym domowym układzie dźwignia idzie w górę, ale przy każdym aparacie trzeba jeszcze sprawdzić oznaczenia i zachowanie samego zabezpieczenia. To właśnie ten drobny nawyk robi największą różnicę przy awarii, w rozdzielnicy z fotowoltaiką i w każdej sytuacji, w której nie chcesz zgadywać przy prądzie.
