Przy ustawianiu prędkości silnika najwięcej zamieszania zwykle robi nie sam potencjometr, tylko to, że falownik oczekuje konkretnego sygnału sterującego, najczęściej 0-10 V. Samo podłączenie potencjometru do falownika jest proste, ale tylko wtedy, gdy zgadzają się zaciski, wartość rezystancji i parametry wejścia analogowego. Poniżej rozkładam to na praktyczne kroki: od tego, jak działa taki układ, przez okablowanie, aż po typowe błędy uruchomieniowe.
Najpierw sprawdź trzy rzeczy, a oszczędzisz sobie większości problemów
- Falownik musi mieć wejście analogowe przeznaczone do zadawania częstotliwości, zwykle oznaczone jako AI1, AVI, VR lub AIN.
- Najczęściej stosuje się potencjometr liniowy 10 kΩ, ale zawsze warto potwierdzić to w instrukcji konkretnego modelu.
- W typowym układzie trzy przewody idą do +10 V, wejścia analogowego i COM/ACM.
- Po montażu trzeba jeszcze ustawić w falowniku źródło zadawania i skalowanie 0-10 V na odpowiedni zakres Hz.
- Jeśli przewód jest długi albo biegnie obok kabli silnikowych, użyj przewodu ekranowanego i prowadź go z dala od toru mocy.
Jak potencjometr zamienia obrót gałki na sygnał dla falownika
W takim układzie potencjometr działa jak prosty dzielnik napięcia. Falownik podaje na jeden skrajny zacisk napięcie odniesienia, zwykle 10 V, drugi skrajny zacisk łączy z masą sterowania, a ślizgacz wysyła do wejścia analogowego napięcie pośrednie. Im mocniej obracasz gałkę, tym wyższy albo niższy sygnał widzi elektronika sterująca.
W praktyce nie chodzi o „zasilanie” silnika przez potencjometr, tylko o zadanie wartości odniesienia. Falownik odczytuje to napięcie i przelicza je na częstotliwość wyjściową, a więc na prędkość obrotową silnika. Najczęściej zakres wygląda tak: 0 V oznacza minimum, a 10 V maksimum, ale dokładny przelicznik zależy od parametrów urządzenia. Ja zwykle zaczynam od założenia, że to układ sterowania, a nie klasyczna konwersja mocy.
To ważne rozróżnienie, bo początkujący często szukają „jak podłączyć potencjometr do zasilania”, a tu chodzi o sygnał niskonapięciowy, nie o linię mocy. Jeśli ten punkt jest jasny, samo okablowanie staje się dużo prostsze. Następny krok to już konkretne przewody i zaciski.
Jak podłączyć przewody krok po kroku

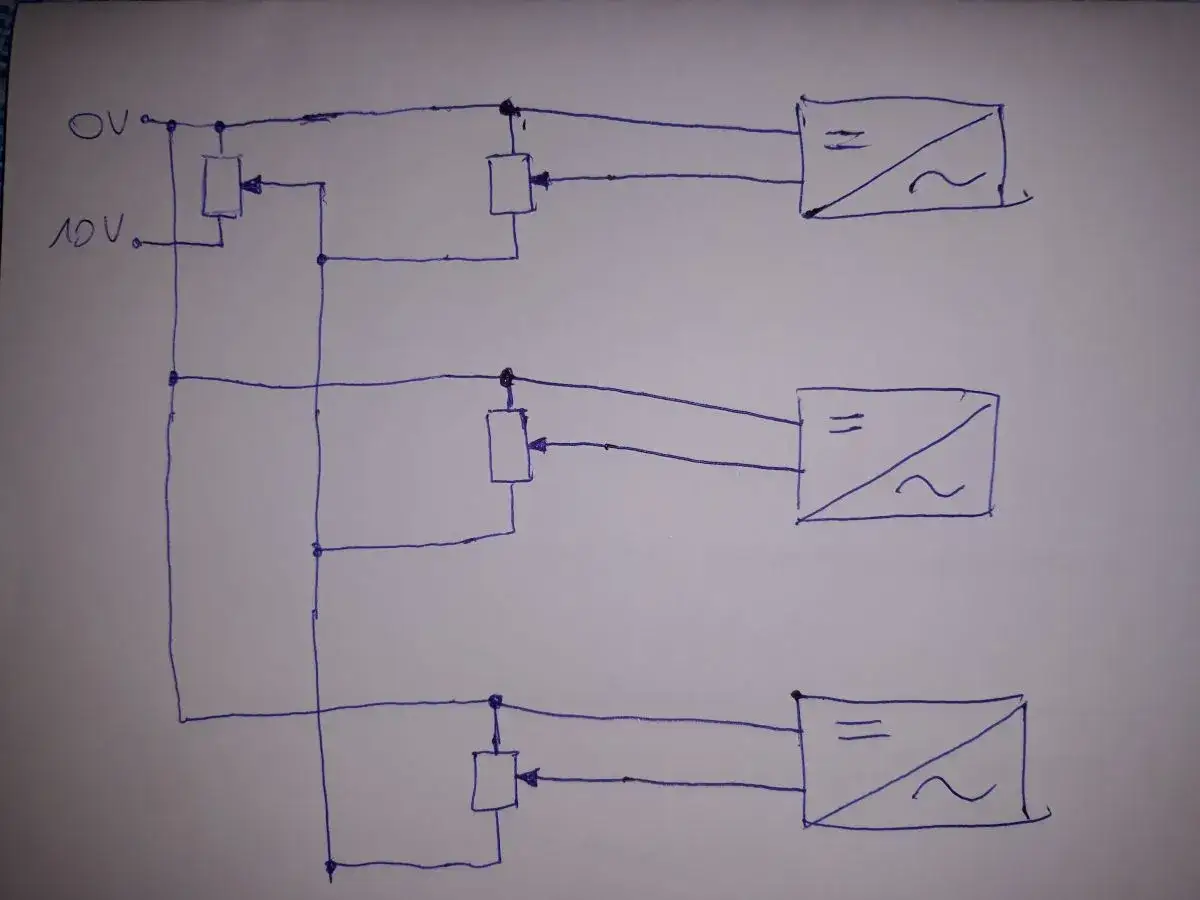

Najpierw odłącz zasilanie falownika i sprawdź oznaczenia na obudowie lub w instrukcji. Różne modele używają innych nazw, ale logika jest prawie zawsze taka sama: jeden skrajny styk potencjometru trafia na napięcie odniesienia, środkowy styk na wejście analogowe, a drugi skrajny styk na wspólny zacisk, czyli COM, ACM albo GND sterowania.
| Zacisk falownika | Najczęstsza nazwa | Rola w układzie | Co podłączyć |
|---|---|---|---|
| Zacisk referencyjny | +10V, Vref, VR | Zasilanie potencjometru | Jeden skrajny pin potencjometru |
| Wejście analogowe | AI1, AVI, AIN | Odczyt napięcia sterującego | Środkowy pin, czyli suwak |
| Wspólny | COM, ACM, GND | Powrót sygnału | Drugi skrajny pin potencjometru |
- Sprawdź w instrukcji, czy falownik podaje własne napięcie referencyjne dla potencjometru. Jeśli tak, użyj właśnie tego wyjścia.
- Podłącz skrajne końce potencjometru do zacisków +10 V i COM/ACM.
- Środkowy styk, czyli suwak, podłącz do wejścia analogowego.
- Jeśli przewód biegnie dalej niż kilka metrów, użyj przewodu ekranowanego i prowadź go z dala od kabli silnikowych.
- Po uruchomieniu sprawdź miernikiem, czy napięcie na wejściu zmienia się płynnie od okolic 0 V do wartości maksymalnej.
W praktycznych instrukcjach producentów, na przykład Schneider Electric czy AutomationDirect, dokładnie taki układ jest opisywany jako standardowe sterowanie prędkością z wejścia 0-10 V. Dla mnie to dobry punkt odniesienia: jeśli układ wygląda inaczej, trzeba zatrzymać się i sprawdzić manual, zamiast zgadywać. Kiedy przewody są już dobrze wpięte, czas nauczyć falownik, co ma z tym sygnałem zrobić.
Jak ustawić falownik, żeby gałka sterowała częstotliwością
Samo okablowanie nie wystarczy, bo falownik musi jeszcze wiedzieć, że ma brać zadanie prędkości z wejścia analogowego. W menu zwykle ustawiasz trzy rzeczy: źródło zadawania, skalę napięcia i zakres częstotliwości. Dopiero wtedy obrót gałki zaczyna przekładać się na realną zmianę obrotów silnika.
| Parametr | Typowe ustawienie | Po co to robisz |
|---|---|---|
| Źródło zadawania prędkości | Wejście analogowe, np. AI1 | Falownik ma czytać sygnał z potencjometru |
| Skalowanie | 0-10 V = 0-50 Hz lub 0-60 Hz | Dopasowanie gałki do silnika i aplikacji |
| Minimalna częstotliwość | 0-5 Hz, czasem wyżej | Żeby silnik nie pracował niestabilnie przy samym dole skali |
| Maksymalna częstotliwość | Zwykle według danych silnika | Żeby nie przekroczyć bezpiecznej prędkości |
| Rampy przyspieszania i hamowania | 1-10 s, zależnie od obciążenia | Żeby start i stop nie były szarpane |
Jeśli falownik ma osobny start/stop na zaciskach cyfrowych, pamiętaj, że potencjometr zwykle tylko zadaje prędkość, a nie uruchamia silnik. To częsty moment nieporozumienia: gałka działa, ale napęd stoi, bo wejście RUN nie zostało aktywowane. Z kolei w układach z funkcją bipolarnego wejścia ±10 V można uzyskać sterowanie w obie strony, ale to już inna konfiguracja niż klasyczny, lokalny regulator obrotów.
W niektórych drive'ach trzeba też ustawić, czy wejście analogowe ma pracować jako napięciowe, czy prądowe. Dla potencjometru interesuje Cię tryb napięciowy. Jeśli ten etap jest ustawiony dobrze, warto jeszcze dobrać sam element, bo nie każdy potencjometr zachowuje się tak samo. I tu właśnie pojawia się najwięcej praktycznych różnic.
Jaki potencjometr wybrać do falownika
Najbezpieczniejszym wyborem jest zwykle potencjometr liniowy 10 kΩ. Liniowy, czyli taki, w którym obrót gałki przekłada się w miarę równomiernie na zmianę napięcia. Potencjometr logarytmiczny, częściej stosowany w audio, w takim zastosowaniu najczęściej daje dziwne wrażenie: cała regulacja „dzieje się” na początku albo na końcu zakresu.
Instrukcje kilku producentów spotykanych w praktyce pokazują podobny kierunek: zakres od około 1 kΩ do 10 kΩ albo od 2,2 kΩ do 10 kΩ, przy czym wszystko zależy od konkretnego falownika i wydajności jego źródła referencyjnego. Ja trzymam się prostej zasady: jeśli manual pozwala na 10 kΩ, biorę 10 kΩ liniowy i nie komplikuję sprawy.
| Wartość potencjometru | Kiedy ma sens | Moja praktyczna ocena |
|---|---|---|
| 1 kΩ | Rzadziej, gdy producent wyraźnie to dopuszcza | Większe obciążenie wyjścia referencyjnego, więc nie jest to mój domyślny wybór |
| 5 kΩ | Dobry kompromis | Częsty wybór, jeśli producent podaje szeroki zakres kompatybilności |
| 10 kΩ | Najbardziej uniwersalne rozwiązanie | Najczęściej wybieram właśnie ten wariant, bo zwykle jest bezpieczny i przewidywalny |
Ważny jest też montaż mechaniczny. Potencjometr do falownika najlepiej zamontować w obudowie panelowej albo w drzwiach szafy, z gałką, którą operator wygodnie obraca bez zaglądania do wnętrza rozdzielni. Jeśli sygnał ma iść dalej, przewód powinien być ekranowany i odsunięty od torów mocy. To nie jest detal estetyczny, tylko realna ochrona przed „pływającą” prędkością. Skoro dobór elementu mamy za sobą, pora na błędy, które najczęściej psują cały efekt.
Najczęstsze błędy, które psują regulację
W mojej praktyce większość problemów nie wynika z uszkodzonego falownika, tylko z drobiazgów w okablowaniu albo ustawieniach. Dobra wiadomość jest taka, że te błędy da się szybko znaleźć, jeśli wiesz, czego szukać.
| Objaw | Najczęstsza przyczyna | Co sprawdzić |
|---|---|---|
| Gałka nic nie zmienia | Falownik czyta inne źródło zadawania niż wejście analogowe | Parametr wyboru źródła częstotliwości |
| Prędkość działa odwrotnie | Zamienione przewody na potencjometrze albo odwrócona logika wejścia | Połączenie skrajnych zacisków i ustawienie kierunku działania |
| Regulacja jest skokowa | Uszkodzony potencjometr, zły typ charakterystyki albo zakłócenia | Czy element jest liniowy i czy przewód nie biegnie przy kablach silnika |
| Prędkość „pływa” bez dotykania gałki | Brak ekranowania albo wspólny przewód prowadzony w zbyt zaszumionym miejscu | Ekran, trasa przewodu i poprawne podłączenie COM/ACM |
| Silnik startuje, ale od razu wchodzi za wysoko | Źle ustawione skalowanie 0-10 V do Hz | Zakres minimalny i maksymalny częstotliwości |
Najgorszy z błędów jest banalny: ktoś podłącza ślizgacz nie tam, gdzie trzeba, i cały układ zachowuje się nielogicznie. Drugi klasyk to prowadzenie przewodu od potencjometru razem z przewodami zasilającymi silnik. Jeśli falownik pracuje w trudnym środowisku, taki błąd potrafi dać dokładnie ten sam efekt co wadliwy element, czyli niestabilne zadawanie prędkości. Kiedy układ ma działać na dłuższym kablu albo w automatyce, warto rozważyć inne rozwiązanie.
Kiedy lepiej wybrać inne sterowanie niż potencjometr
Potencjometr wygrywa prostotą, ale nie w każdej aplikacji jest najlepszy. Jeśli operator stoi przy urządzeniu i ma tylko ręcznie podnieść albo obniżyć obroty, taki układ działa znakomicie. Gdy jednak sygnał ma iść na większą odległość, układ pracuje w pobliżu silnych zakłóceń albo prędkość ma być sterowana z PLC, częściej wybieram 4-20 mA albo komunikację cyfrową. To po prostu stabilniejsze rozwiązanie.
W układach z pompami, wentylacją albo instalacjami pracującymi z fotowoltaiką wygodniej bywa podać sygnał z regulatora niż montować gałkę na frontowej ściance szafy. Wtedy potencjometr staje się tylko lokalnym obejściem, a nie głównym sposobem sterowania. Z kolei w niektórych napędach, zwłaszcza gdy producent przewidział tryb bipolarnego wejścia, można zrobić bardzo sprytną regulację przód/tył z jednego pokrętła. W dokumentacji ABB spotyka się właśnie takie podejście, ale to już konfiguracja, której nie warto uruchamiać „na pamięć”.
Ja patrzę na to tak: jeśli instalacja ma być prosta, lokalna i tania, potencjometr jest dobrym wyborem. Jeśli ma być odporna na zakłócenia, zdalna albo zintegrowana z automatyką, lepiej od razu postawić na inny sygnał. To prowadzi do ostatniej, bardzo praktycznej rzeczy: jak opisać i zapamiętać cały układ po pierwszym uruchomieniu.
Co zapisać po uruchomieniu, żeby następny montaż był szybszy
Dobrze opisane podłączenie potencjometru do falownika oszczędza czas przy każdym serwisie. Wystarczy kilka notatek, a przy następnym montażu nie trzeba wracać do instrukcji od początku ani zgadywać, który parametr odpowiada za skalę wejścia.
- Zapisz dokładne oznaczenia zacisków, z których skorzystałeś.
- Dodaj wartość potencjometru i jego typ, najlepiej „liniowy 10 kΩ”.
- Wpisz ustawiony zakres, na przykład 0-10 V = 0-50 Hz.
- Zaznacz, czy kierunek działania jest zgodny z ruchem gałki, czy odwrócony.
- Opisz trasę przewodu i sposób ekranowania, jeśli układ pracuje w środowisku z zakłóceniami.
Jeżeli zrobię taki zapis od razu po uruchomieniu, później nie tracę czasu na odtwarzanie szczegółów z pamięci. To szczególnie ważne przy kilku identycznych napędach w jednej szafie, gdzie różnią się tylko detalem konfiguracji. W takich instalacjach drobna notatka bywa cenniejsza niż kolejna godzina szukania „dlaczego ten jeden falownik reaguje inaczej”.
