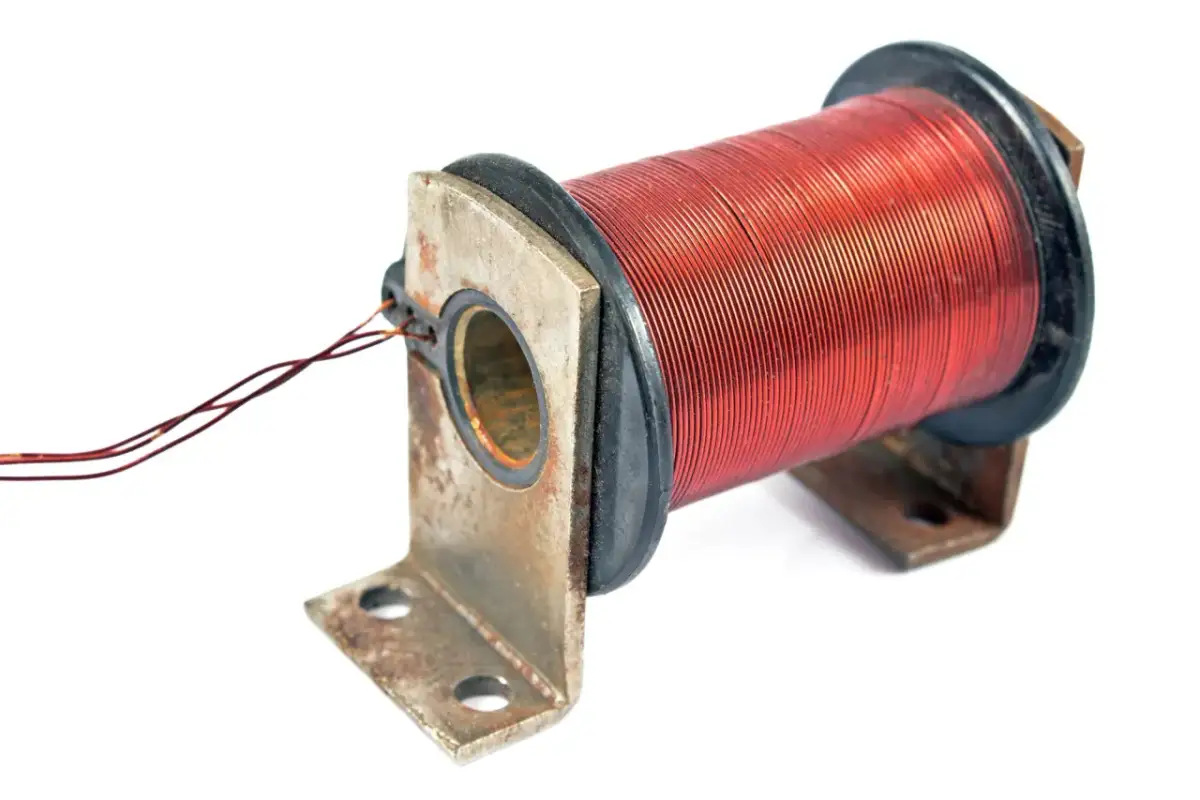

Prąd indukcyjny w uzwojeniu pojawia się wtedy, gdy zmienia się strumień magnetyczny obejmujący cewkę. To nie jest detal z podręcznika, tylko zasada działania transformatorów, prądnic, przetworników i wielu elementów spotykanych także w instalacjach fotowoltaicznych. W praktyce chodzi o to, żeby rozpoznać, co dokładnie wywołuje zmianę pola i dlaczego bez tej zmiany w obwodzie nie popłynie prąd.
Najkrótsza odpowiedź brzmi, że decyduje zmiana strumienia magnetycznego
- Nie samo pole, lecz jego zmiana uruchamia indukcję elektromagnetyczną.
- Prąd pojawia się dopiero w zamkniętym obwodzie; w obwodzie otwartym masz napięcie, ale nie przepływ prądu.
- Zmiana może wynikać z ruchu magnesu, ruchu uzwojenia, zmiany prądu w sąsiedniej cewce albo zmiany kąta ustawienia zwoju.
- W jednym uzwojeniu mówimy o samoindukcji, a między dwoma uzwojeniami o indukcji wzajemnej.
- Kierunek prądu indukcyjnego nie jest przypadkowy: zawsze przeciwdziała zmianie, która go wywołała.
Co musi się zmienić, żeby w ogóle pojawił się prąd
Ja tłumaczę to bardzo prosto: cewka nie reaguje na sam fakt obecności magnesu, tylko na zmianę tego, co przez nią „przechodzi”. W praktyce chodzi o zmianę strumienia magnetycznego, czyli ilości linii pola magnetycznego obejmującej powierzchnię zwoju. Ten strumień zależy od siły pola, powierzchni zwoju i kąta ustawienia cewki względem pola.
| Co się zmienia | Przykład | Skutek w uzwojeniu |
|---|---|---|
| Indukcja pola magnetycznego | Zbliżasz magnes albo zmieniasz prąd w sąsiedniej cewce | Pojawia się siła elektromotoryczna, a po zamknięciu obwodu także prąd |
| Powierzchnia zwoju | Zmienia się geometria układu lub porusza się przewodnik | Strumień rośnie albo maleje, więc układ generuje napięcie |
| Kąt ustawienia zwoju | Obracasz cewkę w polu magnetycznym | Powstaje napięcie przemienne, jak w prądnicy |
W uproszczeniu można zapisać to jako zależność od strumienia Φ = B·S·cos α, gdzie B opisuje indukcję pola, S powierzchnię, a α kąt ustawienia. Jeśli żaden z tych elementów się nie zmienia, nie ma czego „indukować”. Gdy już to rozdzielisz, łatwo przejść do kolejnej różnicy: czy cewka reaguje na obce pole, czy na własną zmianę prądu.
W uzwojeniu działa albo indukcja wzajemna, albo samoindukcja
To rozróżnienie jest ważniejsze, niż się wydaje. W szkolnych zadaniach bardzo często myli się dwa podobne scenariusze: sytuację, w której jedno uzwojenie wywołuje efekt w drugim, oraz sytuację, w której ta sama cewka reaguje na zmianę własnego prądu. Oba przypadki należą do indukcji elektromagnetycznej, ale mają inne źródło.
Indukcja wzajemna
Tu masz dwa oddzielne uzwojenia. W jednym płynie prąd zmienny, więc wytwarza zmienne pole magnetyczne. To pole obejmuje drugie uzwojenie i wywołuje w nim napięcie. Tak działa transformator, ale też wiele czujników i układów pomiarowych.
Przeczytaj również: Pomiary w instalacji domowej: jak bezpiecznie sprawdzać gniazda, oświetlenie i RCD multimetrem cyfrowym
Samoindukcja
Tu nie ma drugiej cewki, tylko jedno uzwojenie, które reaguje na własną zmianę prądu. Gdy prąd narasta albo zanika, cewka wytwarza napięcie przeciwdziałające tej zmianie. To właśnie dlatego cewki potrafią „opóźniać” skok prądu, a przy wyłączaniu układu pojawiają się niekiedy niebezpieczne przepięcia.
Jeśli ktoś pyta o prąd w uzwojeniu „na skutek” czegoś, zwykle trzeba sprawdzić, czy chodzi o sąsiednie uzwojenie, czy o samą cewkę. Najłatwiej zobaczyć to na konkretnych urządzeniach.
Jak to działa w transformatorze, prądnicy i cewce gitarowej
Te same prawa fizyki widać w różnych urządzeniach, ale rola uzwojenia jest już inna. W transformatorze wykorzystuje się zmianę strumienia do przenoszenia energii między obwodami, w prądnicy do wytwarzania napięcia, a w przetworniku gitarowym do zamiany drgań mechanicznych na sygnał elektryczny. Ja lubię patrzeć na te przykłady razem, bo od razu widać, że nie chodzi o teorię oderwaną od życia.
| Urządzenie | Co wywołuje zmianę | Dlaczego to ważne |
|---|---|---|
| Transformator | Zmienny prąd w uzwojeniu pierwotnym | Podnosi albo obniża napięcie; przy idealnym układzie stosunek napięć jest zbliżony do stosunku liczby zwojów |
| Prądnica | Ruch cewki lub magnesu | Z energii mechanicznej powstaje energia elektryczna |
| Przetwornik gitarowy | Drgania stalowej struny zaburzające pole magnetyczne | Powstaje sygnał o niewielkim napięciu, wystarczający do dalszego wzmocnienia |
| Dławik w układzie zasilania | Szybkie zmiany prądu | Wygładza przebieg, ogranicza zakłócenia i chroni elementy elektroniczne |
Praktyczny przykład z transformatora najlepiej pokazuje skalę zjawiska: jeśli jedno uzwojenie ma 1000 zwojów, a drugie 100, to w idealnym uproszczeniu napięcia różnią się około 10 razy. To nie jest pełny opis rzeczywistego urządzenia, ale wystarcza, żeby zrozumieć, dlaczego liczba zwojów ma tak duże znaczenie. Warto też pamiętać, że w wielu urządzeniach nie chodzi o jeden efekt, tylko o kilka naraz: przepływ energii, straty w rdzeniu i ograniczanie zakłóceń.
Gdy już widzisz, jak działa sprzęt, łatwiej odpowiedzieć na kolejne pytanie: dlaczego prąd płynie akurat w takim kierunku, a nie w odwrotnym.
Dlaczego kierunek prądu nie jest przypadkowy
Tu wchodzi najważniejsza praktyczna zasada: prąd indukcyjny zawsze przeciwdziała zmianie, która go wywołała. To sedno reguły Lenza. Jeśli zbliżasz magnes do cewki, uzwojenie „broni się” przed wzrostem strumienia; jeśli magnes oddalasz, cewka próbuje utrzymać to, co znika.
Efekt jest bardzo intuicyjny, kiedy spojrzysz na energię. Nie dostajesz prądu „za darmo” z samego pola. Ktoś albo coś musi wykonać pracę, żeby zmienić strumień magnetyczny. Dlatego magnesowi trudno jest wchodzić w cewkę szybciej, niż wynikałoby to z jego własnego ciężaru czy siły ręki, a wyłączanie cewek bywa niebezpieczne dla elektroniki.
- Szybsza zmiana strumienia oznacza zwykle większe napięcie indukowane w uzwojeniu.
- W cewkach sterujących może pojawić się przepięcie przy wyłączaniu, dlatego stosuje się diody gaszące.
- W rdzeniach dobra konstrukcja ogranicza straty, bo część energii zamienia się w ciepło zamiast wracać do obwodu.
To właśnie dlatego częstotliwość pracy, szybkość zmian i jakość rdzenia są tak ważne w praktyce. A tam, gdzie liczy się sprawność instalacji, ten temat od razu robi się bardzo konkretny.
Co to oznacza w elektryce domu i fotowoltaice
W instalacjach domowych i fotowoltaicznych indukcja nie jest ciekawostką, tylko narzędziem do kontroli energii. W Polsce sieć pracuje z częstotliwością 50 Hz, więc elementy współpracujące z prądem przemiennym muszą być projektowane pod właśnie taki rytm zmian. To wpływa na rozmiar transformatorów, dobór rdzeni i poziom strat.
W systemach PV najważniejsze są trzy obszary. Po pierwsze, falowniki i ich układy filtrujące, które muszą bardzo szybko reagować na zmiany prądu i wygładzać przebieg. Po drugie, przekładniki i czujniki prądu, które mierzą przepływ bez bezpośredniego kontaktu elektrycznego, wykorzystując sprzężenie magnetyczne. Po trzecie, transformatory i dławiki, które pomagają dopasować parametry układu oraz ograniczać zakłócenia i nagrzewanie.
W praktyce warto pamiętać o dwóch rzeczach. Nowoczesny falownik fotowoltaiczny nie zawsze ma klasyczny transformator, ale zawsze ma elementy, które pracują na zmianach pola magnetycznego. Z kolei dobrze zaprojektowany rdzeń z cienkich blach ogranicza prądy wirowe, czyli niepotrzebne nagrzewanie i straty energii. To właśnie takie detale decydują o tym, czy układ działa sprawnie, cicho i przewidywalnie.
Po takim spojrzeniu łatwiej też wyłapać typowe błędy, które najczęściej psują odpowiedź w zadaniach z fizyki i w praktyce przy analizie obwodów.
Jak szybko rozpoznać właściwą odpowiedź w zadaniu z fizyki
Ja zwykle rozbijam takie pytanie na cztery krótkie kroki. To działa zarówno na egzaminie, jak i przy rozumieniu prostych obwodów z cewką.
- Sprawdź, czy obwód jest zamknięty. Jeśli nie, może pojawić się napięcie, ale nie popłynie prąd.
- Zadaj sobie pytanie, co dokładnie się zmienia: pole, położenie, kąt, powierzchnia zwoju albo prąd w sąsiedniej cewce.
- Jeśli są dwa uzwojenia, myśl o indukcji wzajemnej. Jeśli zmienia się prąd w tej samej cewce, myśl o samoindukcji.
- Pamiętaj, że kierunek prądu indukcyjnego zawsze jest „pod prąd” zmianie, która go wywołała.
Najczęstszy błąd polega na utożsamianiu indukcji z samą obecnością magnesu. To za mało. Jeśli zapamiętasz jedną rzecz, niech będzie taka: prąd indukcyjny pojawia się jako odpowiedź na zmianę strumienia magnetycznego, a nie na samo istnienie pola. W zadaniach i w praktyce to jedno zdanie robi większą różnicę niż cały zestaw definicji.
