Bezpiecznik albo wyłącznik nadprądowy nie jest elementem, który dobiera się „na oko”. W praktyce liczą się jednocześnie: prąd obciążenia, przekrój i sposób ułożenia przewodu, spodziewany prąd zwarciowy oraz to, czy mówimy o obwodzie domowym, czy o stronie AC/DC fotowoltaiki. Poniżej pokazuję prosty, techniczny sposób myślenia, dzięki któremu łatwiej uniknąć przewymiarowania, fałszywych wyłączeń i błędów, które później kosztują najwięcej.
Najważniejsze są kabel, obciążenie i warunki zwarcia
- Zabezpieczenie ma chronić przede wszystkim przewód, a dopiero potem sam odbiornik.
- Najpierw sprawdzam prąd obciążenia, potem obciążalność kabla i dopiero na końcu prąd znamionowy aparatu.
- Charakterystyka B, C i D mówi o tolerancji na rozruch, a nie o „lepszej” lub „gorszej” jakości.
- W instalacjach PV po stronie DC trzeba stosować aparaty przeznaczone do prądu stałego, zwykle gPV albo dedykowane rozwiązania DC.
- Zdolność wyłączania 6 kA nie zawsze wystarcza, bo wszystko zależy od spodziewanego prądu zwarciowego w punkcie montażu.
Najpierw sprawdź, co naprawdę ma chronić aparat
W obwodzie elektrycznym nie chronię „mocy”, tylko przewód i bezpieczną pracę instalacji. Dlatego zanim dobiorę cokolwiek, rozdzielam trzy rzeczy: obciążenie, kabel i warunki awarii. Jeśli patrzy się wyłącznie na moc urządzenia, łatwo wpakować się w aparat za duży, który pozwala przewodowi grzać się zbyt mocno, albo za mały, który będzie wybijał przy każdym większym rozruchu.
Ja zawsze zaczynam od pytania: czy to ma być obwód oświetlenia, gniazd, grzałki, pompy, falownika czy stringu PV. Każdy z tych obwodów pracuje inaczej, a inne będzie też oczekiwanie wobec bezpiecznika topikowego i wyłącznika nadprądowego. To niby drobiazg, ale właśnie tu najczęściej powstają błędy projektowe. Od tego miejsca przechodzę już do parametrów, które naprawdę mają znaczenie.
Parametry, które naprawdę decydują o wyborze
Najbardziej użyteczne są cztery oznaczenia: Ib, In, Iz i I2. W normowym myśleniu to właśnie one ustawiają cały dobór. Do tego dochodzi zdolność wyłączania, czyli informacja, jaki prąd zwarciowy aparat potrafi bezpiecznie przerwać w danym miejscu instalacji.
| Oznaczenie | Co znaczy w praktyce | Na co patrzę |
|---|---|---|
| Ib | prąd obciążenia obwodu | ile prądu płynie w normalnej pracy |
| In | prąd znamionowy zabezpieczenia | jaką wartość wybieram dla aparatu |
| Iz | długotrwała obciążalność przewodu | ile przewód może bezpiecznie przenieść |
| I2 | prąd konwencjonalnego zadziałania | czy zabezpieczenie zareaguje, zanim kabel zacznie się przegrzewać |
| Icn / Icu | zdolność wyłączania | jaki zwarciowy prąd aparat zdoła przerwać |
W klasycznym doborze trzymam się zasady Ib ≤ In ≤ Iz, a dodatkowo sprawdzam I2 ≤ 1,45 · Iz. To prosta kontrola, ale bardzo skuteczna: jeśli któryś element łańcucha nie mieści się w tym układzie, zabezpieczenie trzeba zmienić albo wrócić do przewodu, sposobu ułożenia lub warunków chłodzenia.
Warto też uwzględnić temperaturę otoczenia i grupowanie kabli. Ten sam przewód w rozdzielnicy, w peszlu i w gorącym poddaszu nie ma tej samej obciążalności. To właśnie dlatego u mnie dobór nigdy nie kończy się na samym odczytaniu przekroju z tabeli. Teraz przejdę do tego, jak czytać same typy aparatów, bo tu pojawia się najwięcej nieporozumień.
B, C, D oraz gG i gPV nie są zamienne
Tu najłatwiej o pomyłkę. Charakterystyka B, C i D mówi przede wszystkim, jak aparat zniesie krótki prąd rozruchowy, zanim zadziała bezzwłocznie. W praktyce B jest najbardziej czuła, C jest pośrodku, a D pozwala na więcej przy starcie silników, transformatorów czy większych zasilaczy. To nie jest kwestia „lepszej” odporności, tylko dopasowania do zachowania odbiornika.
| Typ | Typowy zakres zadziałania | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| B | 3-5 × In | oświetlenie, gniazda, obwody bez dużego rozruchu | może być zbyt czuły dla silników i dużych zasilaczy |
| C | 5-10 × In | urządzenia z umiarkowanym prądem rozruchowym, np. pompy, lodówki, część elektroniki z dużym poborem chwilowym | nie ma sensu stosować go tylko po to, żeby „rzadziej wybijał” |
| D | 10-20 × In | silniki, transformatory, odbiory z bardzo wysokim startem | wymaga ostrożności, bo zbyt duża tolerancja może pogorszyć ochronę obwodu |
| gG | wkładka pełnozakresowa | ogólna ochrona kabli i obwodów po stronie AC | dobrze chroni instalację, ale trzeba dobrać ją pod kabel i warunki pracy |
| aM | wkładka do obwodów silnikowych | zastosowania przemysłowe, gdy osobno rozwiązana jest ochrona przeciążeniowa | nie traktuję jej jak uniwersalnego bezpiecznika do zwykłego obwodu |
| gPV | wkładka do prądu stałego | stringi PV i inne obwody DC o wymaganych parametrach | nie wolno zastępować jej przypadkowym aparatem AC |
Jeśli nie ma prądu rozruchowego, nie ma sensu sięgać po C lub D tylko dlatego, że „wydają się bezpieczniejsze”. W obwodzie PV ta zasada jest jeszcze ważniejsza, bo po stronie DC liczy się nie tylko amperaż, ale też napięcie znamionowe i zdolność gaszenia łuku. Następny krok to już konkret: jak przejść od danych do realnego doboru.
Jak dobrać zabezpieczenie krok po kroku
Gdy robię dobór w praktyce, nie zaczynam od katalogu. Najpierw rozpisuję obwód, a dopiero potem wybieram aparat. To pozwala uniknąć sytuacji, w której „pasuje z nazwy”, ale nie pasuje do warunków pracy.
- Obliczam prąd obciążenia. Na przykład 3,0 kW przy 230 V to około 13 A, a 5,0 kW przy układzie trójfazowym daje około 7,2 A na fazę. W praktyce nie zaokrąglam od razu na ślepo, tylko sprawdzam, czy odbiornik pracuje ciągle, czy tylko chwilowo.
- Sprawdzam przewód i sposób ułożenia. Ten sam kabel 2,5 mm² ma inną obciążalność w ścianie, w rurce, w powietrzu albo w gorącym poddaszu.
- Dobieram In tak, by mieścił się między Ib i Iz. To moment, w którym odrzucam zbyt duże wartości, nawet jeśli „na papierze” wszystko wygląda wygodnie.
- Weryfikuję zwarcie. Znamionowa zdolność wyłączania 6 kA często wystarcza w mieszkaniu, ale w pobliżu transformatora lub przy niskiej impedancji zasilania częściej wybieram 10 kA albo więcej.
- Dopasowuję charakterystykę do odbiornika. B dla obwodów bez dużego rozruchu, C dla bardziej dynamicznych odbiorników, D tylko tam, gdzie rozruch rzeczywiście tego wymaga.

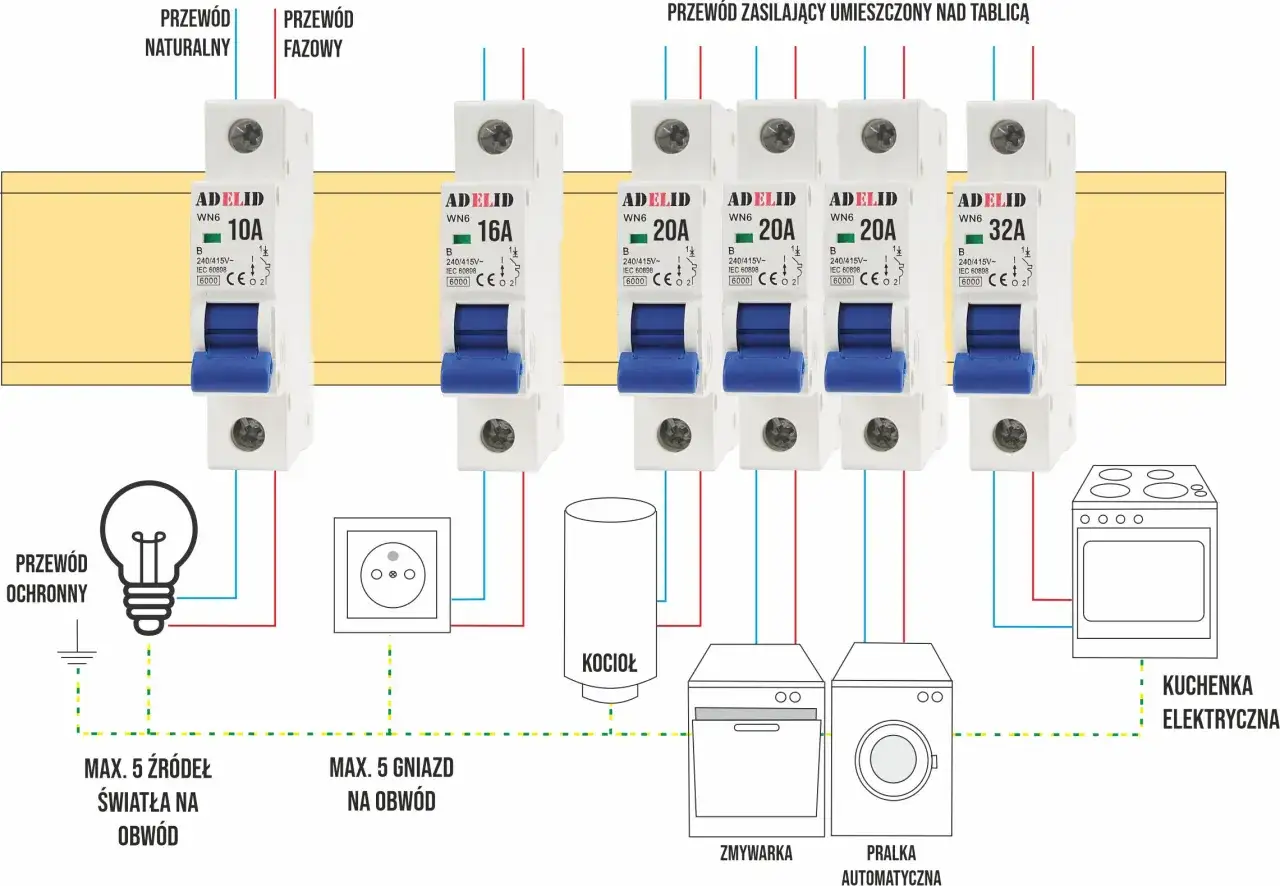

W typowym domu, oczywiście zależnie od długości linii i sposobu ułożenia przewodów, często spotyka się B10 dla oświetlenia i B16 dla gniazd na przewodzie 2,5 mm². To nie jest reguła absolutna, tylko praktyczny punkt wyjścia. Przy urządzeniach o większym rozruchu, jak pompy czy część falowników, częściej wchodzi w grę C16 albo C20, ale tylko wtedy, gdy kabel i reszta układu to potwierdzają.
W instalacji fotowoltaicznej patrzę na to samo, tylko w dwóch światach naraz. Po stronie AC liczy się prąd falownika, przekrój kabla i zalecenia producenta urządzenia. Po stronie DC wchodzą napięcie stringu, prąd zwarciowy modułów oraz liczba równoległych łańcuchów. Przy dwóch stringach zabezpieczenie stringu bywa zbędne, natomiast przy trzech i więcej równoległych ciągach staje się już realnym elementem projektu. To prowadzi prosto do selektywności, bo nawet dobrze dobrany aparat może nie zadziałać tam, gdzie powinien.
Selektywność i prąd zwarciowy często przesądzają o końcowym wyborze
Nawet dobrze dobrany amperaż nie gwarantuje poprawnej ochrony, jeśli aparat nie ma odpowiedniej zdolności wyłączania albo instalacja nie jest skoordynowana selektywnie. Selektywność oznacza w praktyce tyle, że przy awarii ma zadziałać najbliższe zabezpieczenie, a nie wyłączać pół rozdzielnicy. To szczególnie ważne w domach z instalacją PV, magazynem energii albo kilkoma rozdzielnicami po drodze.
Najkrócej: 6 kA bywa wystarczające w typowej zabudowie mieszkaniowej, ale nie traktuję tej wartości jako uniwersalnej. Jeśli sieć ma większą moc zwarciową, rozdzielnica jest blisko złącza lub budynek ma rozbudowaną instalację, weryfikuję 10 kA albo wynik z projektu. Z drugiej strony zbyt duża zdolność wyłączania bez potrzeby zwykle nie szkodzi, ale może podnosić koszt aparatu bez realnej korzyści.
W praktyce robię jeszcze jeden krok: sprawdzam, czy najmniejszy spodziewany prąd zwarciowy w końcówce obwodu nadal wystarczy do szybkiego zadziałania zabezpieczenia. To ważne zwłaszcza przy długich liniach, gdzie kabel chroni się nie tylko przed przeciążeniem, ale też przed zbyt wolnym wyłączeniem uszkodzenia. I właśnie tutaj najłatwiej popełnić błędy, które z zewnątrz wyglądają jak drobiazg, a w rzeczywistości potrafią zepsuć całą ochronę.
Najczęstsze błędy, które widzę najczęściej
- Dobór tylko po mocy urządzenia. Sama wartość kW niczego jeszcze nie przesądza, bo trzeba ją przeliczyć na prąd i zestawić z kablem.
- Przewymiarowanie „żeby nie wybijało”. To najprostsza droga do utraty ochrony przewodu.
- Ignorowanie temperatury i grupowania kabli. Obciążalność przewodu spada, gdy kabel pracuje w trudniejszych warunkach.
- Mieszanie AC i DC. Aparat do prądu przemiennego nie jest automatycznie bezpieczny w obwodzie stałoprądowym.
- Zakładanie, że w PV każdy string zawsze wymaga bezpiecznika albo że nigdy go nie wymaga. Liczy się liczba równoległych stringów, parametry modułów i wytyczne producenta.
- Brak sprawdzenia zaleceń producenta falownika. Część urządzeń ma jasno określony maksymalny zabezpieczający aparat po stronie AC lub DC i tego nie wolno ignorować.
- Pomijanie pomiarów po montażu. Bez potwierdzenia impedancji pętli zwarcia i warunków zadziałania dobór pozostaje tylko teorią.
Z mojego punktu widzenia najwięcej szkód robi nie sam „zły typ” zabezpieczenia, tylko zbyt pewne założenie, że jeden schemat pasuje do wszystkiego. W praktyce obwód trzeba jeszcze zamknąć poprawnym montażem, opisem i pomiarem. Na końcu zostają więc trzy rzeczy, które warto sprawdzić przed uruchomieniem instalacji.
Zanim zamkniesz rozdzielnicę, sprawdź jeszcze trzy rzeczy
Przed uruchomieniem zawsze patrzę na oznaczenia aparatu, momenty dokręcenia i zgodność z dokumentacją producenta. To moment, w którym wychodzi, czy wybrany wyłącznik albo wkładka naprawdę pasują do napięcia, prądu i sposobu pracy danego obwodu.
- czy aparat ma właściwe napięcie znamionowe AC lub DC;
- czy jest zgodny z przekrojem przewodu, długością linii i warunkami otoczenia;
- czy pomiary potwierdzają impedancję pętli zwarcia i zadziałanie w wymaganym czasie;
- czy w PV zachowano podział na stronę DC i AC oraz zastosowano urządzenia przewidziane do pracy z prądem stałym;
- czy opis obwodów w rozdzielnicy nie zostawia miejsca na zgadywanie przy późniejszym serwisie.
Jeśli miałbym wskazać jedną rzecz, która naprawdę robi różnicę, to jest nią połączenie doboru, pomiaru i dokumentacji. Sam dobry aparat nie naprawi źle zaprojektowanego obwodu, ale poprawnie dobrany i sprawdzony potrafi zabezpieczyć instalację przez lata. I właśnie tak podchodzę do ochrony nadprądowej, niezależnie od tego, czy chodzi o zwykły dom, czy o instalację fotowoltaiczną.
