W praktyce dobór zabezpieczeń do mocy zaczynam od przeliczenia kilowatów na ampery, a dopiero potem sprawdzam typ urządzenia, kabel i warunki pracy. To ważne, bo ten sam odbiornik może wymagać zupełnie innego bezpiecznika w instalacji jednofazowej, trójfazowej albo po stronie DC fotowoltaiki. Poniżej rozkładam temat na proste kroki, pokazuję typowe błędy i podaję przykłady, które naprawdę pomagają przy wyborze.
Najpierw liczysz prąd, potem dobierasz typ zabezpieczenia i dopiero na końcu wartość znamionową
- Moc sama nie wystarcza - o doborze decyduje przede wszystkim prąd, napięcie, liczba faz i charakter obciążenia.
- W instalacjach domowych najczęściej punkt wyjścia stanowią wartości 10 A, 16 A, 20 A, 25 A i 32 A, ale nie wolno dobierać ich wyłącznie „na oko”.
- W fotowoltaice po stronie DC liczy się nie tylko moc, lecz także prąd zwarciowy stringu, liczba równoległych łańcuchów i zalecenia producenta modułów.
- Bezpiecznik, wyłącznik nadprądowy i RCD pełnią różne funkcje, więc nie są zamienne.
- Najczęstszy błąd to dobranie zabezpieczenia silniejszego niż kabel albo mocniejszego niż dopuszcza producent urządzenia.

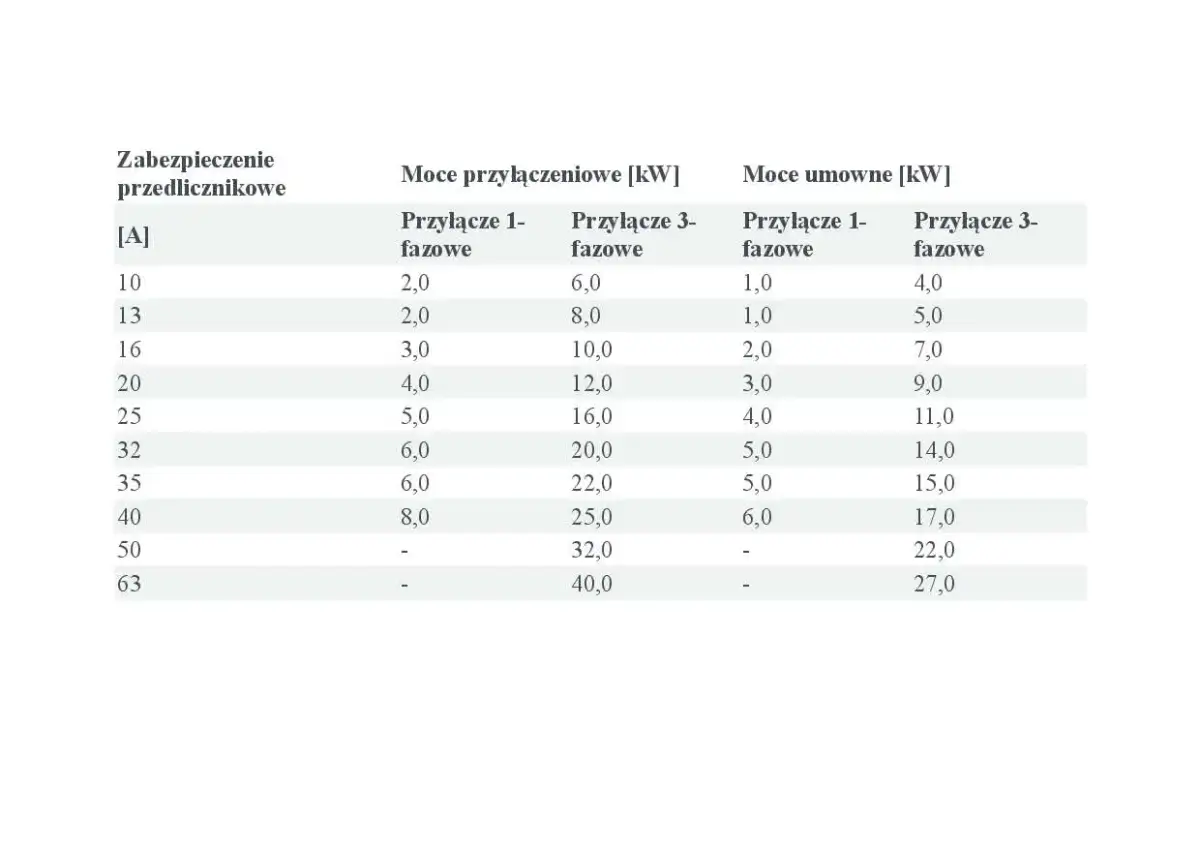

Moc trzeba przeliczyć na prąd, bo to on decyduje o zabezpieczeniu
Ja zawsze zaczynam od prostego pytania: ile amperów naprawdę płynie w obwodzie? Sama moc w kilowatach bywa myląca, bo 3 kW w instalacji jednofazowej i 3 kW w trójfazowej to dwa różne światy. Do tego dochodzi jeszcze współczynnik mocy cosφ oraz sprawność, które przy silnikach, pompach i elektronice potrafią wyraźnie zmienić wynik.
Dla orientacji używam dwóch podstawowych wzorów. W obwodzie jednofazowym liczę prąd tak: I = P / (U × cosφ × η). W obwodzie trójfazowym: I = P / (√3 × U × cosφ × η). Jeśli odbiornik jest czysto rezystancyjny, jak grzałka, cosφ i η można w praktyce przyjąć blisko 1. Przy silniku albo pompie tego już nie robię.
| Przykład | Jak liczę | Prąd orientacyjny | Co to zwykle oznacza dla zabezpieczenia |
|---|---|---|---|
| Grzałka 3000 W, 230 V | 3000 / 230 | 13,0 A | Najczęściej punkt startowy to 16 A, o ile kabel i warunki pracy na to pozwalają |
| Falownik lub odbiornik 5000 W, 230 V | 5000 / 230 | 21,7 A | W praktyce często wchodzi 25 A, ale trzeba sprawdzić zalecenia producenta |
| Odbiornik 10 kW, 400 V, 3 fazy | 10000 / (1,732 × 400) | 14,4 A na fazę | Najczęściej wystarcza 16 A, jeśli nie ma dużych prądów rozruchowych |
| Silnik 2,2 kW, 400 V, cosφ 0,8, η 0,85 | 2200 / (1,732 × 400 × 0,8 × 0,85) | ok. 4,7 A | Tu moc bywa złudna, bo zabezpieczenie dobiera się jeszcze do rozruchu |
| String PV po stronie DC | Nie dobieram po samej mocy | Liczy się Isc i liczba stringów | Tu kluczowa jest dokumentacja modułów i falownika, nie tylko kWp instalacji |
Ten punkt jest dla mnie najważniejszy, bo pokazuje, dlaczego sam zapis „5 kW” nie mówi jeszcze, czy potrzebny będzie bezpiecznik 16 A, 20 A czy 25 A. Po przeliczeniu mocy na prąd dopiero widać, czy dalej można iść prostą drogą, czy trzeba uwzględnić jeszcze rozruch, temperaturę albo szczegóły po stronie DC. I właśnie od tego momentu zaczyna się właściwy dobór typu aparatu.
Typ zabezpieczenia ma znaczenie większe niż sam amperaż
W praktyce bardzo często widzę myślenie w stylu: „byle był większy bezpiecznik”. To za mało. Rodzaj zabezpieczenia musi pasować do charakteru obciążenia. Inny aparat sprawdzi się przy zwykłym obwodzie gniazd, inny przy silniku, a jeszcze inny przy stringu fotowoltaicznym na DC.
| Typ | Gdzie go stosuję | Co daje | Na co zwracam uwagę |
|---|---|---|---|
| Wkładka topikowa gG/gL | Ogólna ochrona obwodów AC | Dobrze radzi sobie z przeciążeniami i zwarciami | Dobieram ją do kabla i spodziewanego prądu zwarciowego |
| Wkładka gPV | Strony DC instalacji PV | Chroni przed prądami zwrotnymi i przeciążeniami w stringach | Sprawdzam napięcie znamionowe, temperaturę pracy i maksymalny bezpiecznik modułu |
| Wyłącznik nadprądowy B | Typowe obwody domowe | Szybko reaguje, gdy prąd gwałtownie rośnie | Dobrze pasuje do obwodów bez dużych prądów rozruchowych |
| Wyłącznik nadprądowy C | Obwody z umiarkowanym rozruchem, elektronika, część instalacji PV po stronie AC | Znosi wyższy prąd chwilowy niż B | Przydaje się tam, gdzie B wyzwalałby zbyt łatwo |
| Wyłącznik nadprądowy D | Silniki, transformatory, cięższy rozruch | Toleruje wyższy prąd startowy | Wymaga ostrożności, bo nie każdy obwód i kabel to wytrzyma |
| RCD lub RCBO | Ochrona różnicowoprądowa | Chroni przed prądami upływu i porażeniem | Nie zastępuje zabezpieczenia nadprądowego |
W uproszczeniu: B reaguje szybciej niż C, a C szybciej niż D. To dlatego w domu najczęściej spotykam B i C, a D zostawiam na obwody, które naprawdę potrzebują większej tolerancji na rozruch. Do tego dochodzi jeszcze zdolność wyłączania, najczęściej spotykana w instalacjach domowych na poziomie 6 kA, czasem 10 kA. Jeśli spodziewany prąd zwarciowy w punkcie montażu jest wyższy, sam amperaż już nie wystarczy - aparat musi to bezpiecznie przerwać.
W fotowoltaice dochodzi jeszcze jedna rzecz, której początkujący często nie widzą: po stronie DC nie dobiera się ochrony „jak do grzałki”, tylko pod konkretne moduły i stringi. Gdy producent paneli podaje maksymalny prąd zabezpieczenia szeregowego, nie przekraczam tej wartości tylko dlatego, że nominalnie „jeszcze by się zmieściło”.
Skoro typ aparatu jest już jasny, trzeba przejść do praktyki i ustawić samą wartość tak, żeby zadziałała ochrona, a nie przypadek.
Jak przejść od obliczeń do realnego doboru
W tym miejscu nie improwizuję. Robię to zawsze w tej samej kolejności, bo wtedy ryzyko pomyłki jest najmniejsze. Najpierw sprawdzam zasilanie, potem obciążenie, a dopiero na końcu sam aparat.
- Ustalam napięcie i liczbę faz. 230 V jednofazowo, 400 V trójfazowo albo DC po stronie PV to trzy różne przypadki.
- Liczymy prąd roboczy. Bez tego każdy dobór jest zgadywaniem.
- Sprawdzam, czy obciążenie pracuje ciągle. Jeśli urządzenie chodzi godzinami, nie dobieram zabezpieczenia „na styk”.
- Uwzględniam rozruch. Silnik, pompa czy sprężarka mogą chwilowo potrzebować znacznie więcej niż wynika z tabliczki znamionowej.
- Porównuję wynik z obciążalnością kabla. To kabel wyznacza twardą granicę, nie sama chęć zastosowania większego bezpiecznika.
- Sprawdzam temperaturę i warunki montażu. W zamkniętej rozdzielnicy, na poddaszu albo w skrzynce PV na dachu parametry potrafią się pogorszyć.
- Weryfikuję zalecenia producenta. Falownik, moduł PV albo silnik często mają własne limity, których nie wolno ignorować.
| Czynnik | Dlaczego zmienia dobór | Jak ja to interpretuję |
|---|---|---|
| Temperatura 40-50°C | Obniża realną obciążalność wkładek i aparatów | Nie wybieram zabezpieczenia „na granicy”, tylko zostawiam margines |
| Długi czas pracy | Element nie może grzać się przy pracy ciągłej | Jeśli obwód jest stale obciążony, zapas ma większe znaczenie niż w instalacji okazjonalnej |
| Prąd rozruchowy | Może chwilowo przekroczyć próg zadziałania | Tu często decyduje charakterystyka B, C albo D, a nie sam amperaż |
| Równoległe stringi PV | Możliwy jest prąd zwrotny między gałęziami | W DC patrzę na Isc, maksymalny bezpiecznik modułu i liczbę stringów |
| Przekrój przewodu | Za mały kabel przegrzeje się szybciej niż zadziała ochrona | Jeśli zabezpieczenie wychodzi większe niż kabel, wracam do projektu |
Najbardziej praktyczna zasada jest prosta: zabezpieczenie ma chronić instalację, a nie tylko „nie wybijać”. Jeżeli mam dobry wynik obliczeń, ale kabel albo producent urządzenia mówią coś innego, to właśnie one wygrywają. To prowadzi nas do przykładów, bo na konkretnych przypadkach najlepiej widać, jak duża potrafi być różnica między pozornie podobnymi obwodami.
Przykłady, które najczęściej rozwiązują praktyczny problem
Najbardziej lubię pokazywać ten temat na realnych sytuacjach, bo wtedy szybko widać, że „ta sama moc” nie zawsze oznacza „ten sam bezpiecznik”. W domu, w małej firmie i przy fotowoltaice logika jest podobna, ale wynik końcowy bywa zupełnie inny.
| Scenariusz | Obliczenie | Wynik prądu | Praktyczny punkt startowy |
|---|---|---|---|
| Grzałka 2 kW, 230 V | 2000 / 230 | 8,7 A | Często 10 A, czasem 16 A przy większym obciążeniu obwodu |
| Boiler lub grzejnik 3 kW, 230 V | 3000 / 230 | 13,0 A | Zwykle 16 A |
| Falownik PV 5 kW, 1 faza, 230 V | 5000 / 230 | 21,7 A | Najczęściej 25 A, ale tylko po sprawdzeniu kabla i zaleceń producenta |
| Falownik PV 10 kW, 3 fazy, 400 V | 10000 / (1,732 × 400) | 14,4 A na fazę | Najczęściej 16 A |
| Silnik 2,2 kW, 3 fazy | Z uwzględnieniem cosφ i η | ok. 4,7 A | Dobór zależy bardziej od rozruchu niż od samej mocy |
| String PV z dwoma równoległymi gałęziami | Patrzę na Isc, nie na kWp | Wynik zależy od modułu i układu stringów | Bezpiecznik gPV dobieram pod dokumentację panelu, nie pod samą moc instalacji |
Te przykłady dobrze pokazują jedną rzecz: 5 kW to nie jest uniwersalny przepis na 25 A, a 10 kW nie zawsze oznacza 32 A. Przy trójfazie prąd rozkłada się na fazy, więc wynik bywa dużo niższy, niż intuicja podpowiada na pierwszy rzut oka. W PV natomiast sama moc instalacji niewiele mówi bez danych o stringach i prądzie zwarciowym.
Jeżeli miałbym wskazać jeden szczególnie ważny wniosek z praktyki, to powiedziałbym tak: w instalacjach fotowoltaicznych nie wolno przenosić logiki z obwodów AC na stronę DC. Tam liczą się inne parametry, a błąd w doborze potrafi kosztować znacznie więcej niż sam bezpiecznik.
Najczęstsze błędy, które widzę przy takim doborze
Ten etap zwykle oszczędza najwięcej czasu. Wiele problemów powtarza się tak często, że można je przewidzieć zanim instalacja trafi do montażu. Ja sprawdzam je zawsze, bo dzięki temu unikam niepotrzebnych wyłączeń, przegrzewania i reklamacji.
- Patrzenie tylko na moc. Kilowaty są punktem startowym, ale nie końcem obliczeń.
- Ignorowanie cosφ i sprawności. Przy silnikach i elektronice potrafią zmienić wynik o kilka lub kilkanaście procent.
- Dobieranie zabezpieczenia większego niż kabel. To jeden z najbardziej kosztownych błędów, bo „silniejszy” bezpiecznik nie chroni przewodu.
- Stosowanie jednej charakterystyki do wszystkiego. B, C i D nie są zamienne bez analizy rozruchu i warunków zwarciowych.
- Pomijanie temperatury otoczenia. W rozdzielnicy na poddaszu albo w skrzynce PV latem parametry pracy wyraźnie się pogarszają.
- Ignorowanie zaleceń producenta. Jeśli falownik lub moduł wskazuje maksymalny prąd zabezpieczenia, to nie jest sugestia, tylko granica projektowa.
- Mieszanie AC i DC. Bezpiecznik do obwodu 230 V nie jest automatycznie dobry do stringu PV.
Najbardziej podstępny błąd polega na tym, że instalacja „na papierze” wygląda dobrze, ale w praktyce po kilku miesiącach zaczyna wybijać albo grzać się w rozdzielnicy. To właśnie dlatego wolę poświęcić chwilę na porządne sprawdzenie niż później tłumaczyć, skąd wziął się problem. Z tego miejsca zostaje już tylko ostatnia kontrola przed uznaniem doboru za zamknięty.
Ostatnia kontrola przed montażem oszczędza najwięcej kłopotów
Jeżeli mam zamknąć temat szybko i rzetelnie, robię jeszcze cztery krótkie checki. Po pierwsze, czy prąd policzyłem dla właściwego napięcia i właściwej liczby faz. Po drugie, czy typ zabezpieczenia pasuje do obciążenia, a nie tylko do katalogowej tabelki. Po trzecie, czy kabel, temperatura i sposób prowadzenia przewodu pozwalają na taką wartość. Po czwarte, czy w PV sprawdziłem dane modułu, falownika i liczbę stringów.
- sprawdzenie napięcia 230 V, 400 V albo DC,
- weryfikacja obciążalności kabla i miejsca montażu,
- porównanie charakterystyki aparatu z realnym rozruchem urządzenia,
- kontrola limitów producenta w instalacji PV,
- upewnienie się, że zabezpieczenie nadprądowe i RCD pełnią właściwe, osobne funkcje.
Takie podejście jest prostsze niż wygląda. Gdy przechodzę przez te kroki po kolei, dobór przestaje być zgadywaniem, a staje się techniczną decyzją opartą na danych. I właśnie tak powinien wyglądać wybór bezpiecznika w domu, w małej instalacji firmowej i w fotowoltaice.
