Grafit przewodzi prąd, ale robi to inaczej niż metale. To ważne rozróżnienie, bo ten sam materiał może świetnie sprawdzić się w elektrodzie lub baterii, a zupełnie nie nada się na zwykły przewód instalacyjny. W tym tekście wyjaśniam, skąd bierze się jego przewodnictwo, gdzie ma sens w elektryce oraz kiedy lepiej wybrać inny materiał.
Najkrótsza odpowiedź brzmi tak, ale z kilkoma ważnymi zastrzeżeniami
- Grafit przewodzi prąd dzięki delokalizowanym elektronom w swojej warstwowej strukturze.
- Przewodzi znacznie gorzej niż miedź, więc nie zastępuje klasycznych przewodów.
- Najlepiej przewodzi wzdłuż warstw, a słabiej w poprzek, czyli jego przewodnictwo jest anizotropowe.
- W praktyce wykorzystuje się go w elektrodach, bateriach litowo-jonowych i elementach pracujących w wysokiej temperaturze.
- W zastosowaniach domowych i instalacyjnych liczą się też mechaniczna trwałość, jakość kontaktu i opór, a tu grafit ma wyraźne ograniczenia.
Dlaczego grafit przewodzi prąd
Jeśli patrzę na ten materiał od strony fizyki, wszystko zaczyna się od budowy atomowej. W graficie atomy węgla łączą się w płaskie, heksagonalne warstwy, a część elektronów nie jest przypisana do jednego wiązania. To właśnie delokalizowane elektrony mogą się przemieszczać i przenosić ładunek elektryczny.
Warstwowa budowa ma znaczenie
W jednej warstwie grafitu wiązania są mocne, ale między warstwami oddziaływania są słabsze. Dzięki temu elektrony poruszają się stosunkowo łatwo po płaszczyźnie warstwy, natomiast ruch przez kolejne warstwy jest wyraźnie trudniejszy. Mówiąc prościej: grafit nie przewodzi jednakowo we wszystkich kierunkach.
Przewodzenie zależy od kierunku
To zjawisko nazywa się anizotropią, czyli zależnością właściwości od kierunku pomiaru. W praktyce oznacza to, że grafit może być dobrym przewodnikiem w jednej osi i znacznie słabszym w drugiej. Dla elektroniki i elektrochemii to zaleta, bo można wykorzystać jego zachowanie tam, gdzie potrzebna jest kontrola przepływu prądu, a nie tylko „goły” niski opór.
Ta fizyka tłumaczy, dlaczego grafit przewodzi, ale jeszcze nie mówi, gdzie taki materiał naprawdę pracuje najlepiej.
Gdzie ten materiał pracuje najlepiej
Najwięcej sensu grafit ma tam, gdzie liczy się połączenie przewodnictwa, odporności chemicznej i wysokiej temperatury. Według USGS grafit jest ceniony właśnie za wysoką przewodność elektryczną, stabilność i przydatność w wielu gałęziach przemysłu. Ja najczęściej widzę go w trzech obszarach.
Elektrody i procesy wysokotemperaturowe
Grafit dobrze znosi temperaturę i nie utlenia się tak łatwo jak wiele innych materiałów, dlatego trafia do elektrod, pieców łukowych i zastosowań metalurgicznych. To nie jest przypadkowy wybór: w takich warunkach zwykły metal szybko traci właściwości, a grafit zachowuje się stabilniej.
Baterie litowo-jonowe
To dziś jeden z najważniejszych kierunków. Grafit jest standardowym materiałem elektrody ujemnej w akumulatorach litowo-jonowych, bo potrafi przyjmować i oddawać jony litu bez natychmiastowej degradacji struktury. Dla magazynowania energii oznacza to dobrą równowagę między trwałością, ceną i parametrami pracy.
Szczotki, styki i elementy cierne
W silnikach, prądnicach i niektórych układach ślizgowych grafit bywa używany tam, gdzie potrzebna jest jednocześnie przewodność i odporność na tarcie. To dobry przykład, że sam fakt przewodzenia to za mało. Materiał musi jeszcze wytrzymać realną pracę mechaniczną.
Skoro wiemy już, gdzie grafit wykorzystuje się najczęściej, warto porównać go z materiałami, które pojawiają się w elektryce znacznie częściej.
Grafit, diament, miedź i węgiel amorficzny w jednym porównaniu
W praktyce nie chodzi tylko o to, czy materiał przewodzi, ale jak dobrze, w jakim kierunku i przy jakim obciążeniu. Zestawienie poniżej porządkuje najważniejsze różnice.
| Materiał | Przewodnictwo elektryczne | Co to oznacza w praktyce |
|---|---|---|
| Grafit | Dobre, ale zależne od kierunku | Sprawdza się w elektrodach, bateriach i elementach specjalnych, ale nie jako zamiennik kabla |
| Diament | Praktycznie izolator | Ma zupełnie inną strukturę wiązań, więc nie nadaje się do przewodzenia prądu |

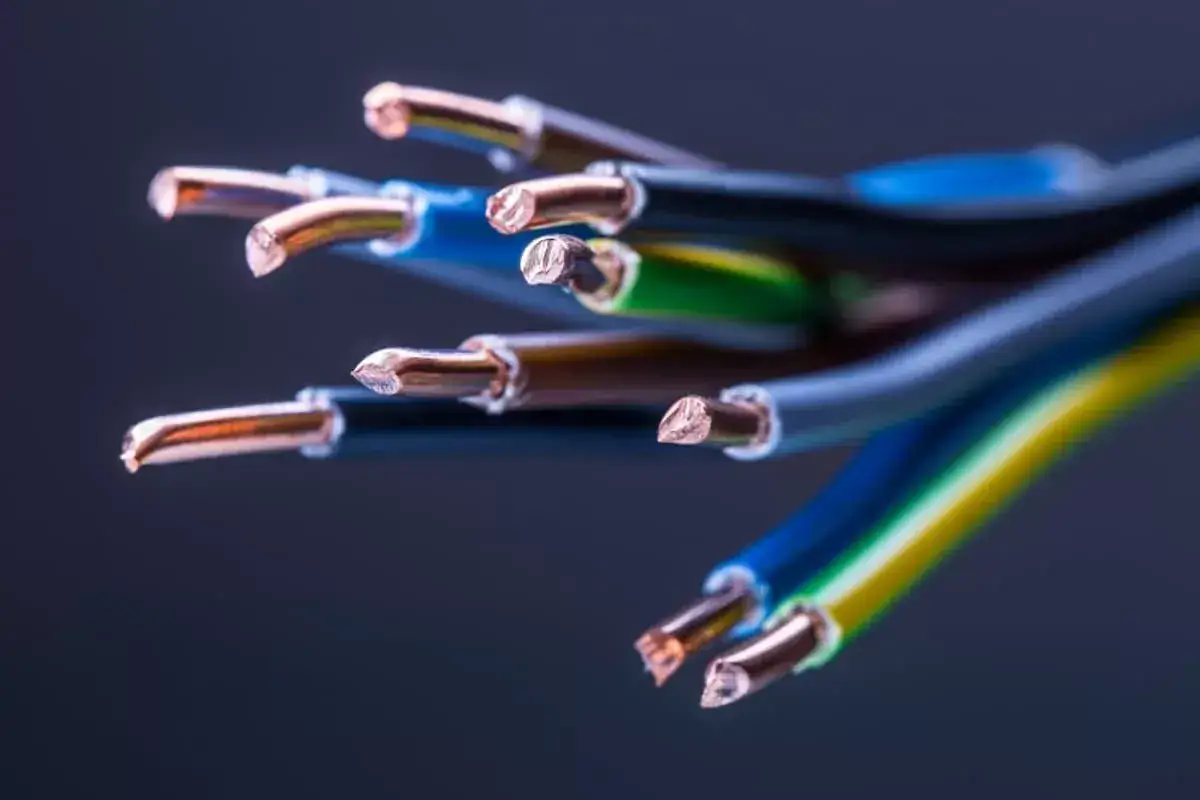

| Miedź | Bardzo wysokie | To standardowy materiał przewodów, bo ma niski opór i świetnie sprawdza się w instalacjach |
| Węgiel amorficzny | Zmienne, zwykle niższe niż w graficie | Zależne od struktury i jakości materiału, więc przewidywalność jest mniejsza |
Jeśli spojrzeć na opór właściwy, grafit wypada wyraźnie gorzej od miedzi. W tabelach materiałowych można znaleźć dla grafitu wartość rzędu 3,5 × 10^-5 Ω·m, podczas gdy dla miedzi to około 1,7 × 10^-8 Ω·m. To daje mniej więcej dwutysięczną różnicę, więc z punktu widzenia przesyłu prądu miedź nadal wygrywa bez dyskusji.
To porównanie pokazuje proporcje, ale dopiero praktyka ujawnia, kiedy grafit zaczyna przeszkadzać zamiast pomagać.
Kiedy grafit nie jest dobrym wyborem
Najczęstszy błąd polega na tym, że ktoś widzi „przewodnik” i od razu zakłada, że materiał nada się do wszystkiego. Tak nie jest. W instalacjach elektrycznych grafit przegrywa z metalami w kilku kluczowych punktach.
- Ma większy opór niż miedź, więc przy dłuższej drodze prądu straty rosną bardzo szybko.
- Jest kruchy, więc nie zastąpi elastycznego i wytrzymałego przewodu.
- Kontakt z innym materiałem bywa niestabilny, zwłaszcza gdy powierzchnia jest pyląca lub nierówna.
- Jego przewodnictwo zależy od kierunku, a to komplikuje projektowanie prostych układów.
- W praktycznych zastosowaniach liczy się też czystość i gęstość materiału, bo grafit z domieszkami zachowuje się inaczej niż materiał techniczny wysokiej jakości.
Dobrym przykładem jest ołówek. Ślad grafitowy potrafi przewodzić na tyle, by uruchomić prosty eksperyment lub narysować ścieżkę na papierze, ale nie jest to przewód, na którym można oprzeć instalację. Grafit z ołówka zawiera też spoiwa i dodatki, więc jego parametry są dalekie od materiału elektrody czy elementu przemysłowego.
Właśnie dlatego w domowych obwodach grafit traktuję raczej jako ciekawostkę lub materiał specjalny, nie zamiennik przewodu.
Co to oznacza w domu, elektronice i fotowoltaice
W instalacjach domowych grafit ma ograniczone zastosowanie, ale w energetyce i magazynowaniu energii jego znaczenie rośnie. W systemach fotowoltaicznych sam grafit nie zastępuje kabli, złączek ani szyn prądowych. Za to pojawia się tam, gdzie energia ma być magazynowana, a nie tylko przesyłana.
Magazyny energii
Jeśli do fotowoltaiki dołącza się akumulator litowo-jonowy, grafit staje się częścią chemii ogniwa. To ważne, bo od jakości materiału elektrodowego zależą trwałość, liczba cykli i zachowanie baterii przy częstym ładowaniu oraz rozładowywaniu. Dla użytkownika oznacza to, że temat grafitu wpływa pośrednio na opłacalność całego systemu.
Przeczytaj również: Pomiary w instalacji domowej: jak bezpiecznie sprawdzać gniazda, oświetlenie i RCD multimetrem cyfrowym
Elementy pomocnicze i materiały techniczne
W niektórych rozwiązaniach spotyka się też grafit jako materiał pomocniczy: w szczotkach, stykach, uszczelnieniach albo elementach pracujących w podwyższonej temperaturze. To już nie jest obszar zwykłej domowej elektryki, ale dobrze pokazuje, że grafit działa najlepiej tam, gdzie zwykły metal mógłby zawieść przez temperaturę, tarcie albo chemię środowiska.
Z tego powodu w projektach PV patrzę na grafit przede wszystkim przez pryzmat baterii i magazynowania energii, a nie przewodów zasilających.
Gdzie grafit pomaga, a gdzie lepiej go od razu odpuścić
Jeśli mam zostawić jedną praktyczną wskazówkę, to brzmi ona tak: grafit jest przewodnikiem, ale nie jest uniwersalnym przewodnikiem. Nadaje się do elektrod, materiałów elektrochemicznych i wyspecjalizowanych elementów technicznych, natomiast w zwykłej instalacji elektrycznej jego ograniczenia szybko przeważają nad zaletami.
Wybierając materiał, patrzę więc nie tylko na sam fakt przewodzenia, lecz także na opór, trwałość mechaniczną, stabilność kontaktu i kierunek przepływu prądu. Jeśli obwód ma być bezpieczny, powtarzalny i ma pracować latami, najczęściej lepszym wyborem pozostaje miedź albo aluminium dobrane zgodnie z przeznaczeniem instalacji. Jeśli jednak mówimy o baterii, elektrodzie albo elemencie pracującym w wymagających warunkach, grafit potrafi być dokładnie tym materiałem, którego potrzebuje projekt.
