W domowej instalacji najważniejsze jest szybkie rozróżnienie, czy masz do czynienia z włączonym zabezpieczeniem, zadziałaniem ochrony, czy po prostu z wyłączonym obwodem. Od tego zależy, czy problem rozwiążesz w minutę, czy lepiej od razu wezwiesz elektryka. Poniżej pokazuję to praktycznie: jak odczytać stan bezpiecznika, co zrobić po jego wyłączeniu, skąd biorą się awarie i co zmienia obecność fotowoltaiki.
Najkrótsza odpowiedź, zanim wejdziesz w szczegóły
- W nowoczesnej rozdzielnicy pozycja „I” albo dźwignia w górze zwykle oznacza, że obwód jest włączony.
- Pozycja pośrednia najczęściej oznacza zadziałanie zabezpieczenia, a nie zwykłe wyłączenie.
- Stary bezpiecznik topikowy nie pokazuje stanu dźwignią, więc sprawdza się wkładkę albo obecność napięcia.
- Jeśli obwód wyłącza się od razu po załączeniu, problem zwykle leży w przeciążeniu, zwarciu albo uszkodzonym urządzeniu.
- Przy śladach przypalenia, zapachu plastiku, wilgoci lub częstych zadziałaniach nie resetuj zabezpieczenia w kółko.
- W domu z fotowoltaiką brak zasilania nie zawsze oznacza spalony bezpiecznik, bo zadziałać może też ochrona po stronie falownika lub sieci.

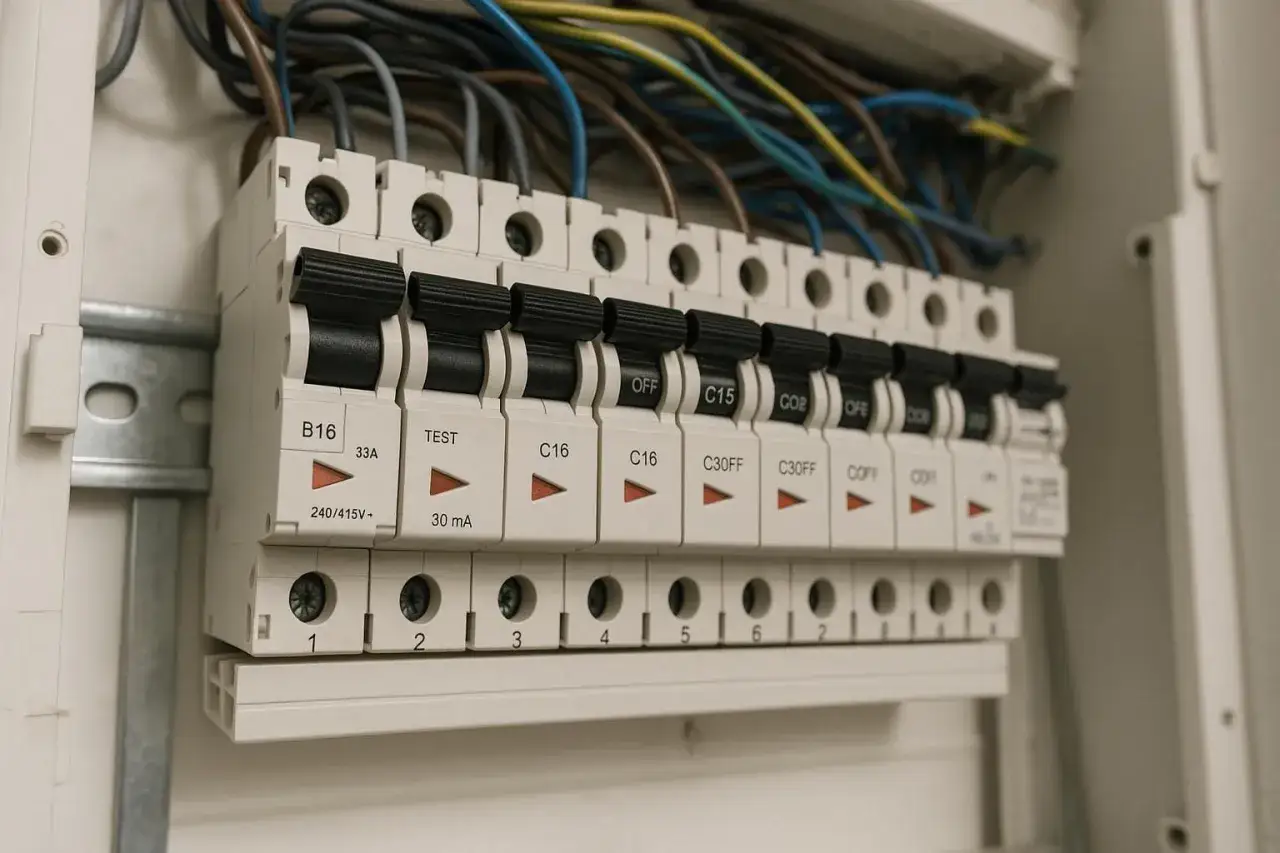

Jak rozpoznać, czy bezpiecznik jest włączony
Ja najpierw patrzę na typ zabezpieczenia, bo w polskich domach słowo „bezpiecznik” często oznacza kilka różnych rzeczy. W nowoczesnych instalacjach to zwykle wyłącznik nadprądowy, czyli automatyczne zabezpieczenie z dźwignią. W starszych rozdzielnicach może to być bezpiecznik topikowy, który działa inaczej i nie daje tak wygodnego odczytu stanu.
| Typ zabezpieczenia | Jak rozpoznasz stan | Co to zwykle oznacza |
|---|---|---|
| Wyłącznik nadprądowy | Dźwignia w pozycji „I”, najczęściej w górze | Obwód jest załączony, o ile producent nie użył innego układu oznaczeń |
| Wyłącznik nadprądowy po zadziałaniu | Dźwignia w pozycji pośredniej | Zabezpieczenie odcięło obwód z powodu przeciążenia albo zwarcia |
| Wyłącznik nadprądowy wyłączony ręcznie | Dźwignia na „0” albo w najniższej pozycji | Obwód został świadomie odłączony |
| Bezpiecznik topikowy | Brak dźwigni, sprawdza się wkładkę lub pomiar | Jeśli wkładka jest przepalona, obwód nie ma ciągłości |
W praktyce nie ufam wyłącznie położeniu dźwigni, bo nie każdy producent rozwiązuje to identycznie. Szukam oznaczeń I / 0 na obudowie, sprawdzam, czy obwód wrócił po załączeniu, i dopiero wtedy uznaję go za sprawny. W materiałach edukacyjnych ZPE dobrze widać też różnicę między klasycznym bezpiecznikiem topikowym a automatycznym wyłącznikiem, który po usunięciu przyczyny można ponownie załączyć.
Jeśli dźwignia wygląda „normalnie”, a prądu nadal nie ma, następny krok to już nie zgadywanie, tylko bezpieczne przywrócenie obwodu i odciążenie instalacji.
Co zrobić, gdy obwód przestał działać
Przy zadziałaniu zabezpieczenia zawsze zaczynam od prostego porządku: odłączam urządzenia, które mogły przeciążyć obwód. Czajnik, grzejnik, piekarnik, suszarka, pralka czy zmywarka potrafią podnieść pobór prądu na tyle, że zabezpieczenie zareaguje natychmiast. To nie jest wada samego bezpiecznika, tylko jego rola ochronna.
- Wyłącz wszystkie większe odbiorniki z tego obwodu.
- Sprawdź, czy dźwignia nie stoi w pozycji pośredniej.
- Przestaw zabezpieczenie do końca na „0”, a potem na „I”.
- Włączaj urządzenia pojedynczo, nie wszystkie naraz.
- Jeśli bezpiecznik wybija od razu, przerwij próby i szukaj przyczyny.
W starszym domu może się zdarzyć bezpiecznik topikowy. Tu sytuacja jest mniej wygodna, bo wkładkę trzeba ocenić wzrokowo albo miernikiem. Jeżeli jest przepalona, wymienia się ją na dokładnie taki sam typ i taki sam prąd znamionowy - nie „mocniejszy”, nie „na próbę”. Zmiana wartości zabezpieczenia bez wiedzy o instalacji to prosty sposób na kłopoty z przewodami, a w skrajnym przypadku z pożarem.
Gdy wiesz już, jak bezpiecznie przywrócić obwód, pozostaje ważniejsze pytanie: dlaczego to się w ogóle stało. I tu odpowiedź bywa bardziej złożona, niż się wydaje na pierwszy rzut oka.
Dlaczego bezpiecznik wyłącza się najczęściej
Jak podaje Enea Operator, w typowych domowych obwodach spotyka się zabezpieczenia o prądzie nominalnym zwykle 6-16 A. To oznacza, że gdy sumaryczne obciążenie robi się za duże, zabezpieczenie ma prawo zadziałać. W praktyce problem nie zawsze leży w samym „bezpieczniku”, tylko w tym, co podłączasz do jednego obwodu.
| Przyczyna | Jak się objawia | Co to zwykle oznacza |
|---|---|---|
| Przeciążenie | Wyłączenie po uruchomieniu kilku mocnych urządzeń | Obwód ma za małą rezerwę albo jest zbyt mocno obciążony |
| Zwarcie | Natychmiastowe zadziałanie po włączeniu sprzętu | W instalacji albo urządzeniu wystąpił niebezpieczny kontakt przewodów |
| Uszkodzone urządzenie | Bezpiecznik wybija tylko po podłączeniu jednego odbiornika | Problem leży w konkretnym sprzęcie, nie w całej instalacji |
| Wilgoć lub zabrudzenie | Awaria w łazience, garażu, na zewnątrz albo po zalaniu | Warunki pracy osłabiły izolację lub połączenia |
| Luźne połączenie | Grzanie, iskrzenie, okresowe zaniki zasilania | W rozdzielnicy albo puszce jest problem wymagający sprawdzenia |
Najczęstszy błąd, który widzę u użytkowników, to traktowanie zadziałania zabezpieczenia jak kaprysu instalacji. Tymczasem ono często sygnalizuje bardzo konkretny problem: zbyt dużo odbiorników na jednym obwodzie albo wadliwe urządzenie. Jeśli zabezpieczenie wybija regularnie, warto to potraktować jak diagnostykę, a nie jak jednorazową niedogodność.
To prowadzi do granicy między prostym resetem a sytuacją, w której lepiej już nie eksperymentować.
Kiedy nie próbować resetować bez końca
Ja zawsze rozdzielam dwa przypadki: jednorazowe zadziałanie po przeciążeniu i powtarzającą się awarię. Pierwszy bywa błahostką. Drugi jest sygnałem, że instalacja, urządzenie albo sam wyłącznik wymaga sprawdzenia.
Wezwij elektryka od razu, gdy
- czuć zapach spalenizny lub plastiku przy rozdzielnicy,
- obudowa bezpiecznika jest ciepła, przebarwiona albo nadtopiona,
- obwód wyłącza się natychmiast po każdym załączeniu,
- słychać buczenie, trzaski albo widać iskrzenie,
- w pobliżu instalacji była woda, zalanie lub duża wilgoć,
- masz starą tablicę z topikami i nie masz pewności, co dokładnie chroni dany obwód.
Przeczytaj również: Bezpiecznik C16 ile kW? Sprawdź maksymalną moc dla różnych napięć
Czego nie robić
- nie zastępuj wkładki topikowej „mocniejszą”,
- nie przytrzymuj dźwigni na siłę, jeśli wyłącza się od razu,
- nie rozkręcaj rozdzielnicy mokrymi rękami ani bez podstawowego rozeznania,
- nie zakładaj, że skoro prąd wrócił, to problem zniknął na dobre.
To właśnie ten moment oddziela zwykłą obsługę domową od sytuacji, w której ryzyko jest już większe niż potencjalny zysk z dalszego sprawdzania. A przy instalacji z fotowoltaiką dochodzi jeszcze jedna warstwa, którą łatwo pomylić z awarią bezpiecznika.
Co zmienia instalacja z fotowoltaiką
W domu z fotowoltaiką nie każdy zanik zasilania oznacza problem z bezpiecznikiem. Falownik potrafi odłączyć się sam, jeśli wykryje nieprawidłowe warunki sieciowe, a część zabezpieczeń działa po stronie AC i DC niezależnie od domowej rozdzielnicy. Innymi słowy: panel w rozdzielnicy może wyglądać prawidłowo, a mimo to system PV nadal nie pracuje.
Najbardziej praktyczna zasada brzmi tak: jeśli masz mikroinstalację, sprawdź najpierw, czy problem dotyczy całego domu, pojedynczego obwodu czy samego falownika. Gdy na wyświetlaczu pojawia się komunikat błędu albo kod alarmowy, zapisuję go przed kontaktem z instalatorem. To oszczędza czas i zwykle od razu zawęża obszar poszukiwań.
W instalacjach PV często spotyka się dodatkowe zabezpieczenia po stronie prądu stałego i przemiennego, dlatego nie warto zgadywać, który element „wysiadł”. W praktyce najbezpieczniej trzymać się instrukcji producenta falownika i nie otwierać części DC bez odpowiedniej wiedzy. Jeśli dom nadal jest bez napięcia, a instalacja PV wygląda na sprawną, winny bywa sam obwód domowy, nie moduły ani inwerter.
To wszystko sprowadza się do jednego: zanim uznasz instalację za sprawną, dobrze jest przejść przez prostą, uporządkowaną kontrolę. Dzięki temu nie pomylisz chwilowego zadziałania zabezpieczenia z poważniejszą usterką.
Co sprawdzić, zanim uznasz instalację za sprawną
Ja używam krótkiej checklisty, bo w takich sytuacjach łatwo przeoczyć rzecz oczywistą. Nie trzeba od razu zakładać najgorszego, ale trzeba też unikać zgadywania.
- Czy brak prądu dotyczy jednego pokoju, jednego obwodu czy całego mieszkania.
- Czy wszystkie duże urządzenia zostały odłączone przed ponownym załączeniem.
- Czy dźwignia bezpiecznika faktycznie wróciła do pozycji włączonej.
- Czy na obudowie nie ma śladów przegrzania, nadtopienia albo wilgoci.
- Czy po załączeniu problem nie wraca od razu po uruchomieniu konkretnego sprzętu.
- Czy rozdzielnica ma czytelne opisy obwodów, a jeśli nie, to czy wiadomo, co chroni dany wyłącznik.
Najrozsądniej jest myśleć o bezpieczniku jak o sygnale, a nie o przeszkodzie. Jeśli zadziałał raz po jednorazowym przeciążeniu, zwykle wystarczy odciążyć obwód i załączyć go ponownie. Jeśli jednak wyłącza się regularnie, traktuję to jako problem do rozwiązania, nie do obchodzenia. Właśnie taka dyscyplina najczęściej oszczędza czas, pieniądze i nerwy - szczególnie tam, gdzie instalacja elektryczna współpracuje z fotowoltaiką i każdy błąd w ocenie może kosztować więcej niż sama naprawa.
