Wyłącznik nadprądowy B czy C - Jak wybrać i uniknąć błędów?

Dobór zabezpieczenia nadprądowego nie sprowadza się do „mocniejszego” albo „słabszego” wyłącznika. W praktyce chodzi o to, czy aparat ma chronić obwód przed przeciążeniem i zwarciem, a jednocześnie nie wyzwalać się przy normalnym rozruchu urządzeń. Najczęściej decyzja sprowadza się do pytania, czy lepszy będzie wyłącznik nadprądowy B czy C, ale sensowna odpowiedź zależy też od przewodu, długości obwodu, rodzaju odbiorników i warunków zwarciowych.

Czym różni się charakterystyka B od C

Wyłącznik nadprądowy ma dwa podstawowe człony: termiczny i elektromagnetyczny. Pierwszy reaguje na przeciążenie, czyli dłużej utrzymujący się nadmiar prądu, a drugi działa bezzwłocznie przy zwarciu. To właśnie ten drugi człon wyznacza charakterystykę B, C lub D.

W normie IEC/EN 60898-1 charakterystyka B oznacza zadziałanie magnetyczne w zakresie 3-5 prądów znamionowych, a C w zakresie 5-10 prądów znamionowych. W praktyce oznacza to, że B „odpuszcza” mniej chwilowych skoków prądu, a C znosi ich więcej, zanim wyłączy obwód.

Jeśli ktoś patrzy tylko na tę różnicę, łatwo dojść do wniosku, że C jest „lepsze”, bo rzadziej wybija. To błąd. Lepsze jest tylko to zabezpieczenie, które pasuje do konkretnego obwodu. Za chwilę pokażę, kiedy B naprawdę ma sens, a kiedy C rozwiązuje realny problem, zamiast go maskować.

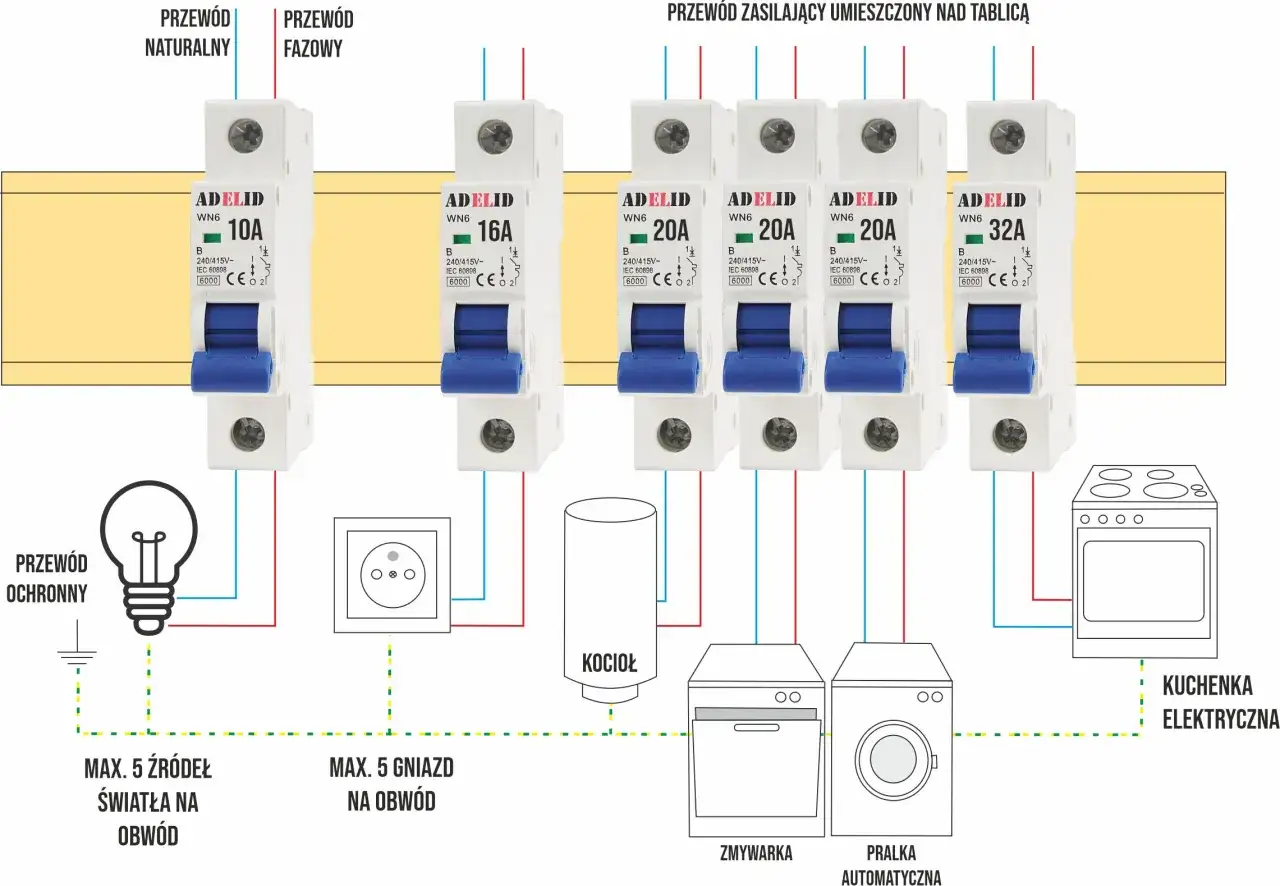

Kiedy w domu lepszy będzie B, a kiedy C

W typowej instalacji mieszkaniowej charakterystyka B nadal jest bardzo dobrym punktem wyjścia. Dobrze sprawdza się tam, gdzie odbiorniki nie mają dużego prądu rozruchowego, a obwód jest dość „spokojny” elektrycznie. C wybieram wtedy, gdy urządzenie startuje wyraźnie ciężej albo w jednym obwodzie pracuje wiele źródeł impulsowych.

Najbardziej praktyczny podział wygląda tak:

• B - oświetlenie, klasyczne gniazda, prostsze obwody domowe, sterowanie, małe obciążenia rezystancyjne.
• C - pompy, silniki, sprężarki, klimatyzacja, elektronarzędzia, zasilacze impulsowe, niektóre obwody z dużą liczbą LED.
• B lub C po sprawdzeniu projektu - obwody mieszane, rozdzielnie modernizowane etapami, długie linie i instalacje, w których łatwo o fałszywe wyzwolenia.

Przykład z życia: jeśli obwód zasila tylko kilka opraw oświetleniowych LED, B zwykle wystarczy. Jeżeli jednak do jednego zabezpieczenia podłączasz kilkanaście lub kilkadziesiąt opraw z zasilaczami o dużym prądzie ładowania kondensatorów, C może ograniczyć niepotrzebne zadziałania. To nie jest „fanaberia”, tylko realna różnica w zachowaniu obwodu przy starcie.

Z drugiej strony obwód z bardzo długim przewodem i umiarkowaną impedancją pętli zwarcia może lepiej współpracować z B, bo ten szybciej reaguje przy uszkodzeniu. I tu dochodzimy do rzeczy ważniejszej niż sama litera na obudowie.

Co sprawdzić przed wyborem, żeby zabezpieczenie naprawdę działało

Przy doborze wyłącznika patrzę zawsze na trzy warstwy, nie jedną. Pierwsza to prąd znamionowy wyłącznika, który musi pasować do przekroju przewodu. Druga to charakterystyka, czyli B albo C. Trzecia to warunki zwarciowe, bo nawet dobrze dobrany aparat nie spełni swojej roli, jeśli prąd zwarcia w danym miejscu okaże się zbyt mały albo zdolność wyłączania będzie niewystarczająca.

• Przekrój przewodu - nie wolno dobierać wyłącznika „na oko”, bo jego zadaniem jest przede wszystkim ochrona kabla, a nie wygoda użytkownika.
• Impedancja pętli zwarcia - im większa, tym mniejszy prąd zwarciowy i tym trudniej o pewne zadziałanie członu magnetycznego, zwłaszcza przy C.
• Zdolność wyłączania Icn - aparat musi bezpiecznie rozłączyć spodziewany prąd zwarciowy w miejscu montażu; w domowych rozdzielnicach często spotyka się 6 kA, ale nie jest to wartość uniwersalna.
• Warunki montażu - temperatura, grupowanie aparatów i sposób ułożenia przewodów wpływają na realne zachowanie zabezpieczenia.
• Selektywność - jeżeli w instalacji są kolejne stopnie zabezpieczeń, warto zadbać o to, by awaria wyłączała tylko najbliższy obwód.

To właśnie dlatego sama zamiana B na C bywa ryzykowna. Jeśli zabezpieczenie ma większy próg zadziałania, to w obwodzie o słabszych warunkach zwarciowych może po prostu nie wyłączyć wystarczająco szybko uszkodzenia. W praktyce oznacza to, że niektóre „ulepszenia” poprawiają komfort, ale pogarszają bezpieczeństwo.

Najczęstsze błędy przy wymianie B na C

Najczęściej spotykam cztery błędne skróty myślowe. Każdy wygląda niewinnie, a potem kończy się problemami w rozdzielnicy albo niepotrzebnym wezwaniem elektryka.

• „C mniej wybija, więc będzie lepsze” - nie zawsze. Jeśli przyczyna leży w zbyt dużym obciążeniu obwodu, C tylko zamaskuje problem.
• „Skoro sąsiad ma C16, to u mnie też zadziała” - nie ma dwóch identycznych instalacji. Długość przewodów, układ sieci i przekrój żył robią dużą różnicę.
• „Podniosę wartość amperów, a problem zniknie” - to prosty sposób na osłabienie ochrony przewodu. Często gorszy niż pozostawienie właściwego B.
• „Jedno zabezpieczenie wszystko załatwi” - przy wielu odbiornikach lepiej podzielić obwody niż walczyć z ciągłym wyzwalaniem jednego aparatu.

W praktyce lepszym rozwiązaniem bywa czasem osobny obwód dla newralgicznego odbiornika niż zmiana całej charakterystyki. To szczególnie ważne przy urządzeniach, które mają duży prąd rozruchowy tylko przez ułamek sekundy. Wtedy można zachować ochronę, a jednocześnie wyeliminować irytujące zadziałania.

Gdzie charakterystyka ma znaczenie w fotowoltaice i przy falownikach

W instalacjach fotowoltaicznych temat B i C wraca częściej, niż wielu inwestorów zakłada. Dotyczy to przede wszystkim strony AC, czyli połączenia falownika z rozdzielnicą i dalej z siecią lub instalacją budynku. W takich układach trzeba brać pod uwagę nie tylko sam prąd roboczy, ale też zachowanie elektroniki przy załączaniu i warunki zwarciowe w miejscu przyłączenia.

Jak podaje SMA, przy doborze zabezpieczeń dla falowników liczy się nie tylko rodzaj wyłącznika, lecz także konkretne warunki po stronie AC i wymagania samego urządzenia. To ważne, bo producent może dopuścić kilka rozwiązań, ale nie oznacza to, że wszystkie będą równie dobre w każdej rozdzielnicy.

W praktyce charakterystyka C bywa rozsądna wtedy, gdy falownik lub towarzyszące mu urządzenia generują chwilowe piki prądu albo gdy do tego samego obwodu dołączone są inne odbiory elektroniczne. Z kolei B może okazać się lepsze tam, gdzie instalacja ma większą impedancję pętli zwarcia i zależy nam na pewnym, szybszym wyłączeniu przy uszkodzeniu.

Warto też pamiętać o prostej granicy: po stronie DC w fotowoltaice nie stosuje się zwykłego „bądź c” jak w obwodach AC. Tam wchodzą w grę aparaty i zasady przeznaczone do prądu stałego. Mieszanie tych światów to jeden z częstszych błędów przy samodzielnych przeróbkach.

Jeżeli system ma pracować stabilnie latami, nie wygrywa najtwardsze zabezpieczenie, tylko takie, które jest spójne z projektem, przekrojami przewodów i dokumentacją falownika. I właśnie dlatego warto sprawdzić jeszcze jedną rzecz, zanim zamknie się temat wyboru.

Kiedy zmiana na C ma sens, a kiedy tylko ukrywa problem

Jeżeli miałbym zostawić czytelnika z jedną praktyczną regułą, powiedziałbym tak: zmiana na C ma sens wtedy, gdy rzeczywiście trzeba tolerować większy prąd rozruchowy, a nie wtedy, gdy ktoś chce po prostu uciszyć wyzwalanie. To rozróżnienie oszczędza sporo czasu i nerwów.

• Najpierw ustal, co uruchamia obwód i czy problem pojawia się przy starcie, czy przy stałym obciążeniu.
• Potem sprawdź, czy przewód i warunki zwarciowe dopuszczają taki wybór bez osłabienia ochrony.
• Jeśli instalacja jest długa albo rozbudowana, rozważ podział obwodu zamiast podnoszenia charakterystyki.
• Gdy w grę wchodzi falownik, pompa ciepła, sprężarka lub większa liczba zasilaczy impulsowych, dobór najlepiej oprzeć na dokumentacji urządzenia i pomiarze.

Najbardziej dojrzałe podejście jest proste: najpierw bezpieczeństwo przewodu, potem komfort pracy, a dopiero na końcu wygoda użytkownika. Jeśli trzymasz się tej kolejności, wybór między B i C przestaje być zgadywanką, a staje się normalną decyzją techniczną.
